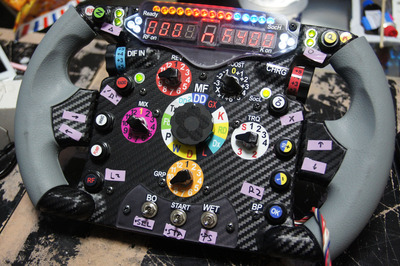

1 名前：1＠＼(^o^)／[sage] 投稿日：2015/03/14(土) 08:57:53.95 ID:jIf5Nrr/0
2015年シーズンも始まったね
作ったときの写真でてきたから貼ってく
2013年までの仕様のやつだけど興味あったら見てって
材料はこれ

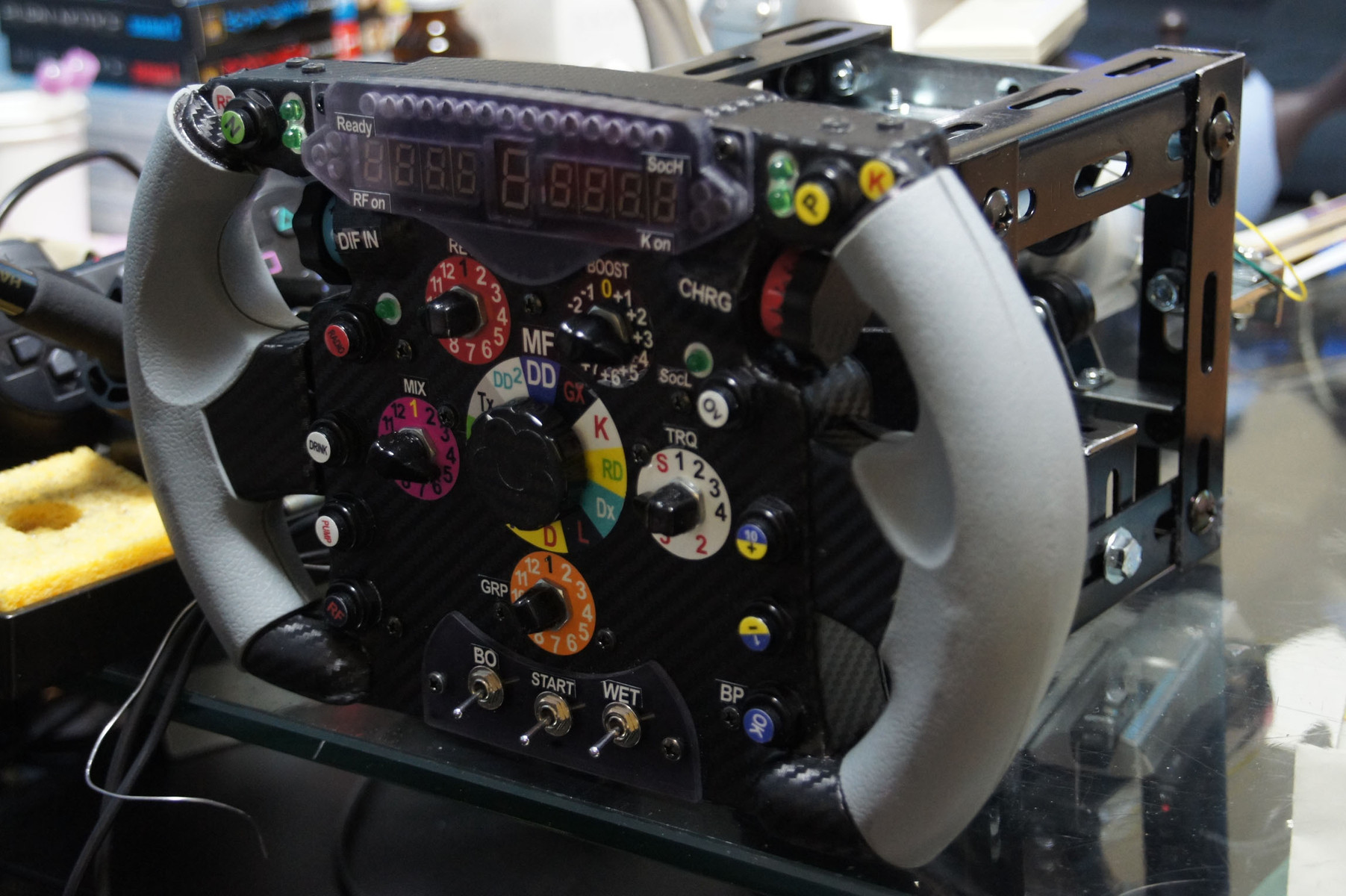

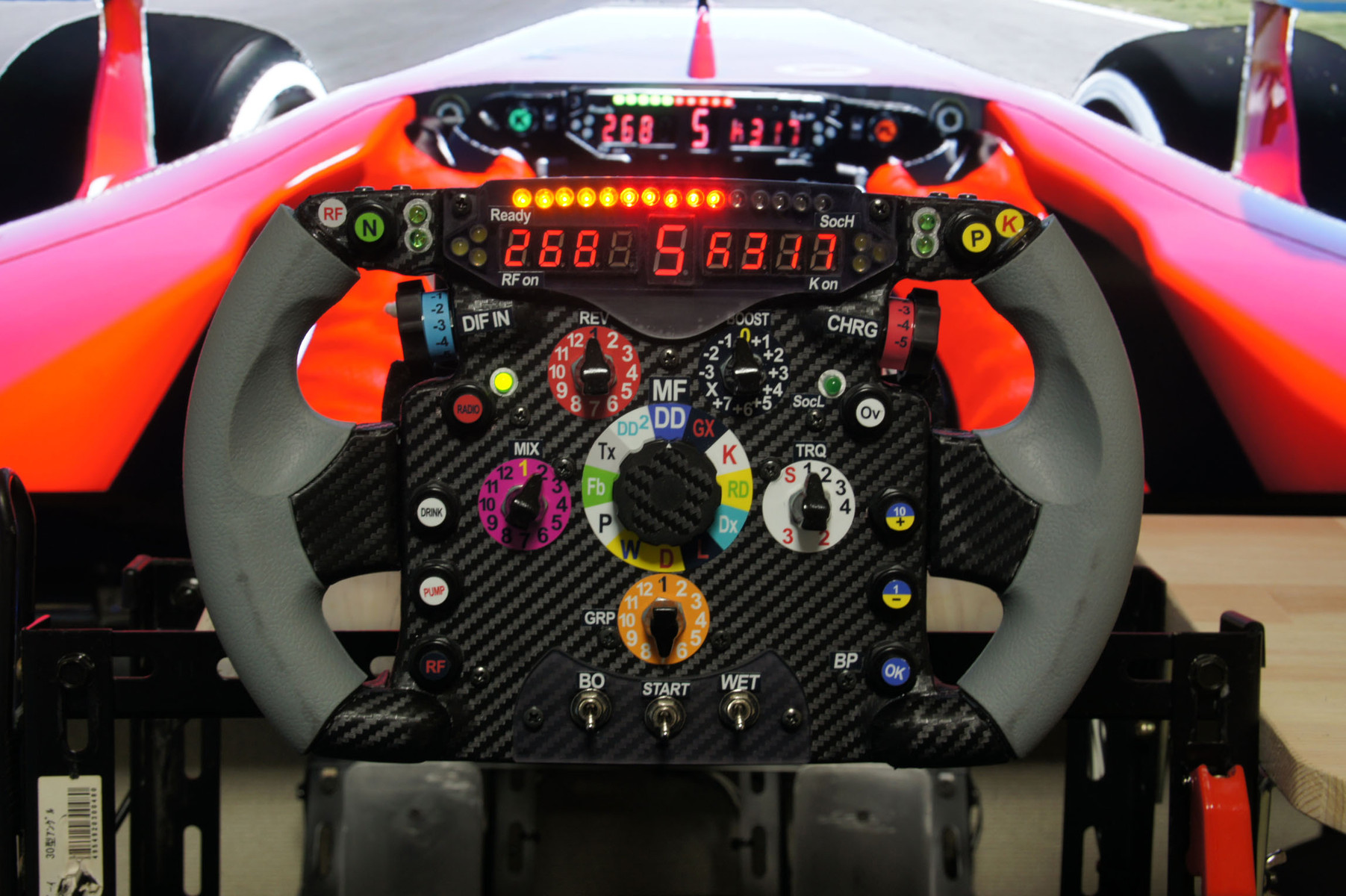

完成品はこれ
2 名前：1＠＼(^o^)／[sage] 投稿日：2015/03/14(土) 09:01:09.07 ID:jIf5Nrr/0
元々こうやって使ってたんだけど
俺のドライビングが激しいのか速攻で壊れる
ベダルは割れるしステアリングは異音がでる
というわけで丈夫でかっこいいのに改造することにした
3 名前：名も無き被検体774号+＠＼(^o^)／+[sage] 投稿日：2015/03/14(土) 09:02:20.94 ID:PTBudq0g0
フレームがしなりそう
5 名前：1＠＼(^o^)／[sage] 投稿日：2015/03/14(土) 09:05:12.31 ID:jIf5Nrr/0
>>3
丈夫だよ！
2015年シーズンも始まったね
作ったときの写真でてきたから貼ってく
2013年までの仕様のやつだけど興味あったら見てって
材料はこれ
完成品はこれ
2 名前：1＠＼(^o^)／[sage] 投稿日：2015/03/14(土) 09:01:09.07 ID:jIf5Nrr/0
元々こうやって使ってたんだけど
俺のドライビングが激しいのか速攻で壊れる
ベダルは割れるしステアリングは異音がでる
というわけで丈夫でかっこいいのに改造することにした
3 名前：名も無き被検体774号+＠＼(^o^)／+[sage] 投稿日：2015/03/14(土) 09:02:20.94 ID:PTBudq0g0
フレームがしなりそう
5 名前：1＠＼(^o^)／[sage] 投稿日：2015/03/14(土) 09:05:12.31 ID:jIf5Nrr/0
>>3
丈夫だよ！
4 名前：1＠＼(^o^)／[sage] 投稿日：2015/03/14(土) 09:04:38.37 ID:jIf5Nrr/0

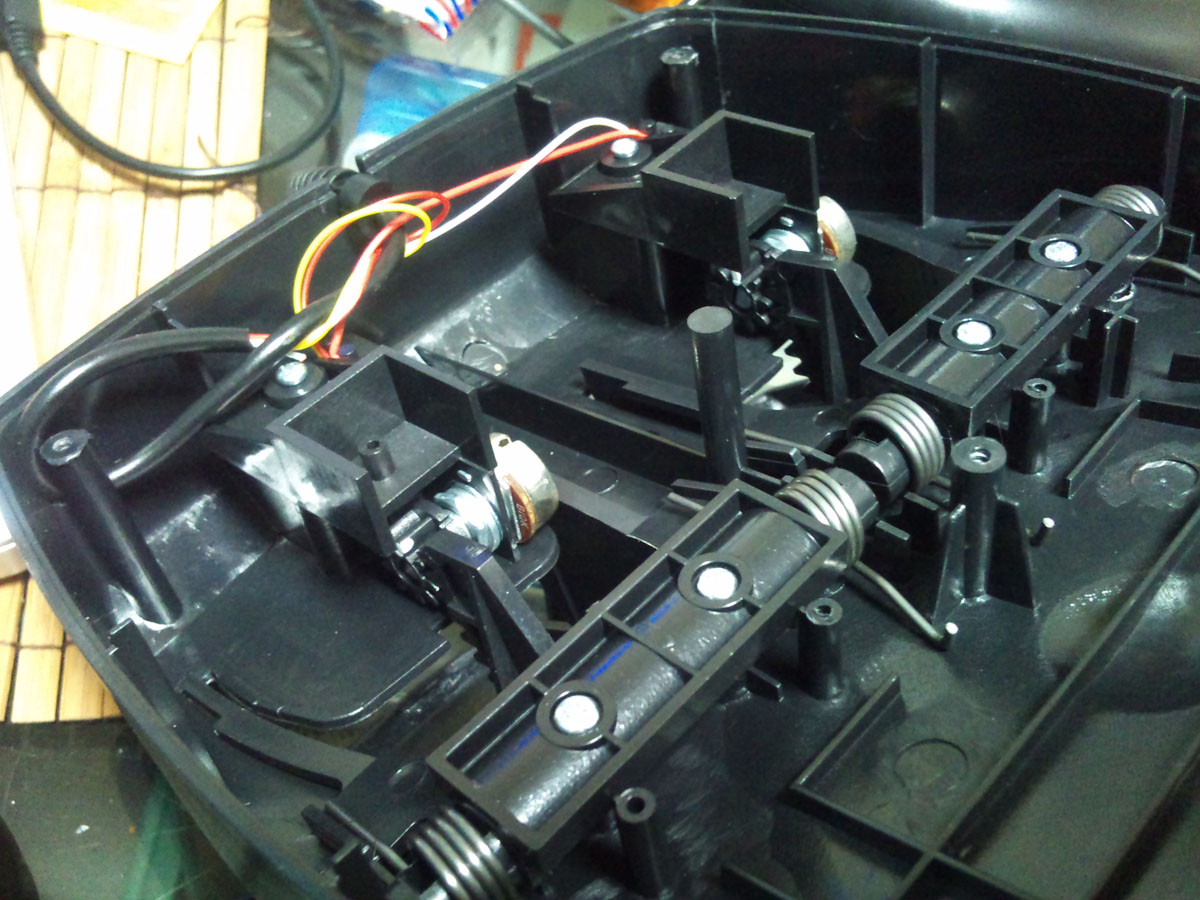

分解して中身のパーツを材料としていただく
ステアリングはグリップの部分も材料にする
7 名前：名も無き被検体774号+＠＼(^o^)／+[sage] 投稿日：2015/03/14(土) 09:06:55.15 ID:PTBudq0g0
これでマリオカートを…
11 名前：1＠＼(^o^)／[sage] 投稿日：2015/03/14(土) 09:12:35.89 ID:jIf5Nrr/0
>>7
PS3でマリオかーと出してくれ！
8 名前：名も無き被検体774号+＠＼(^o^)／+[] 投稿日：2015/03/14(土) 09:08:05.23 ID:0v1VI0Z/0
わくわく！
9 名前：1＠＼(^o^)／[sage] 投稿日：2015/03/14(土) 09:08:13.88 ID:jIf5Nrr/0

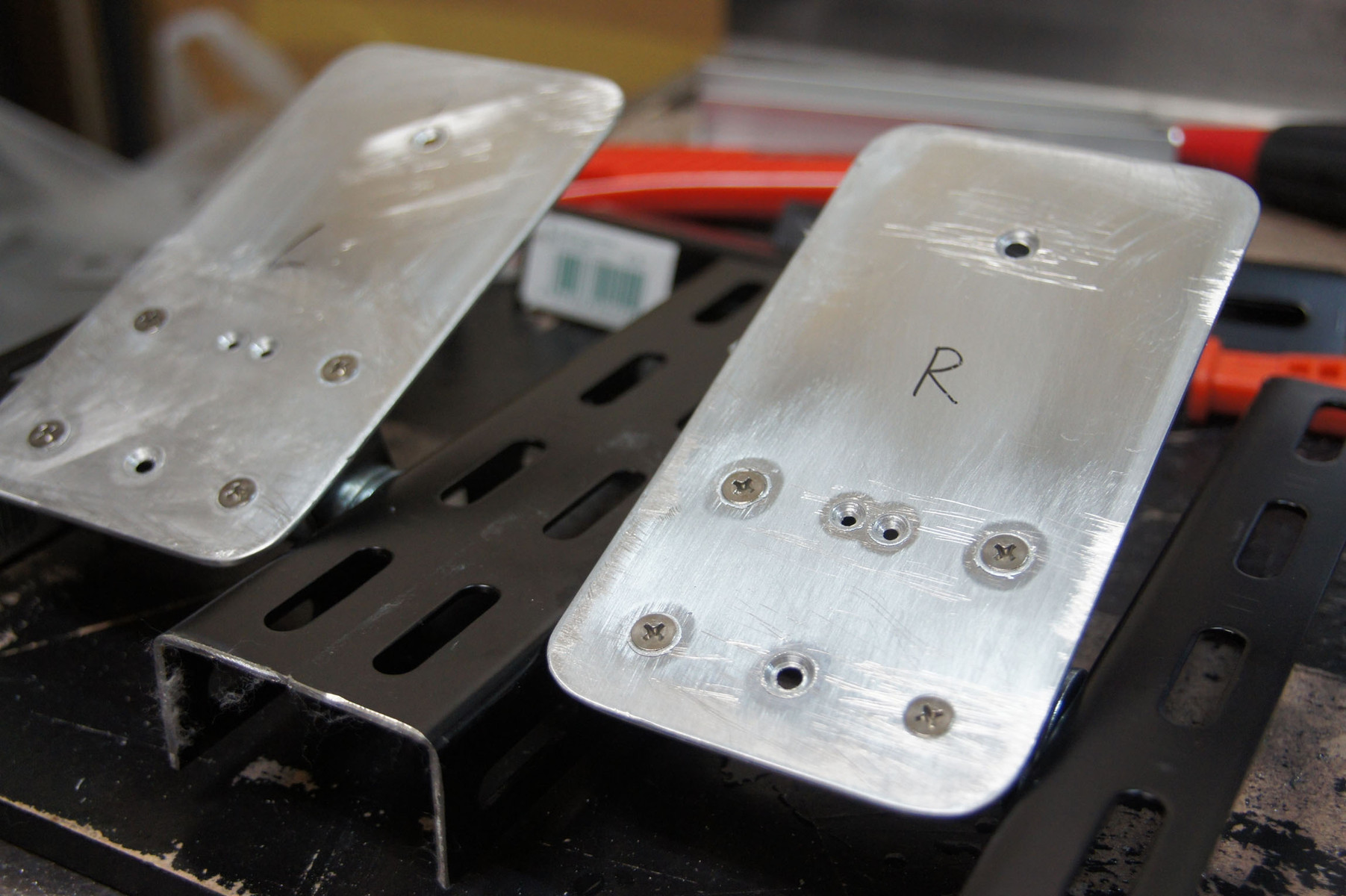

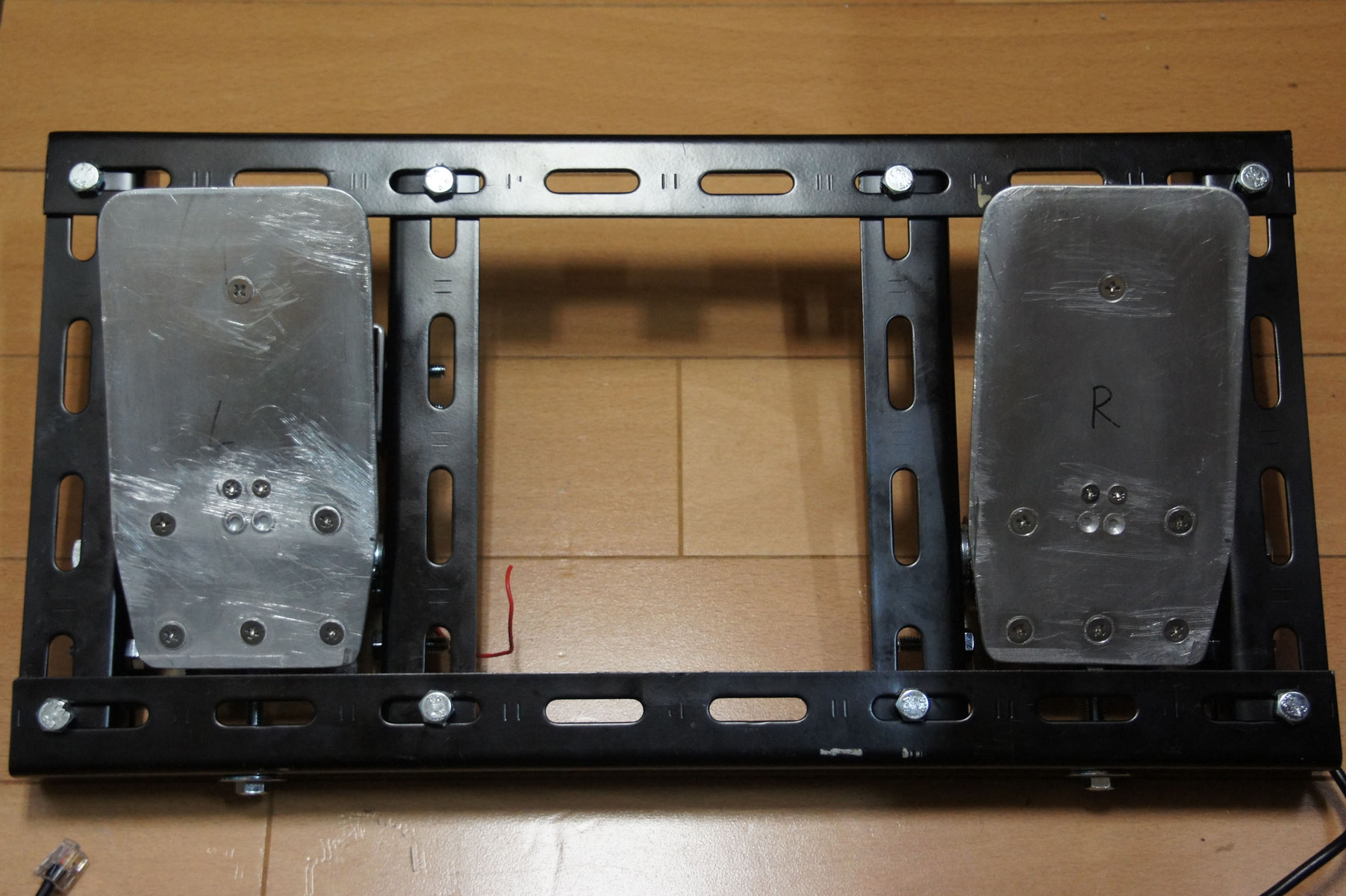

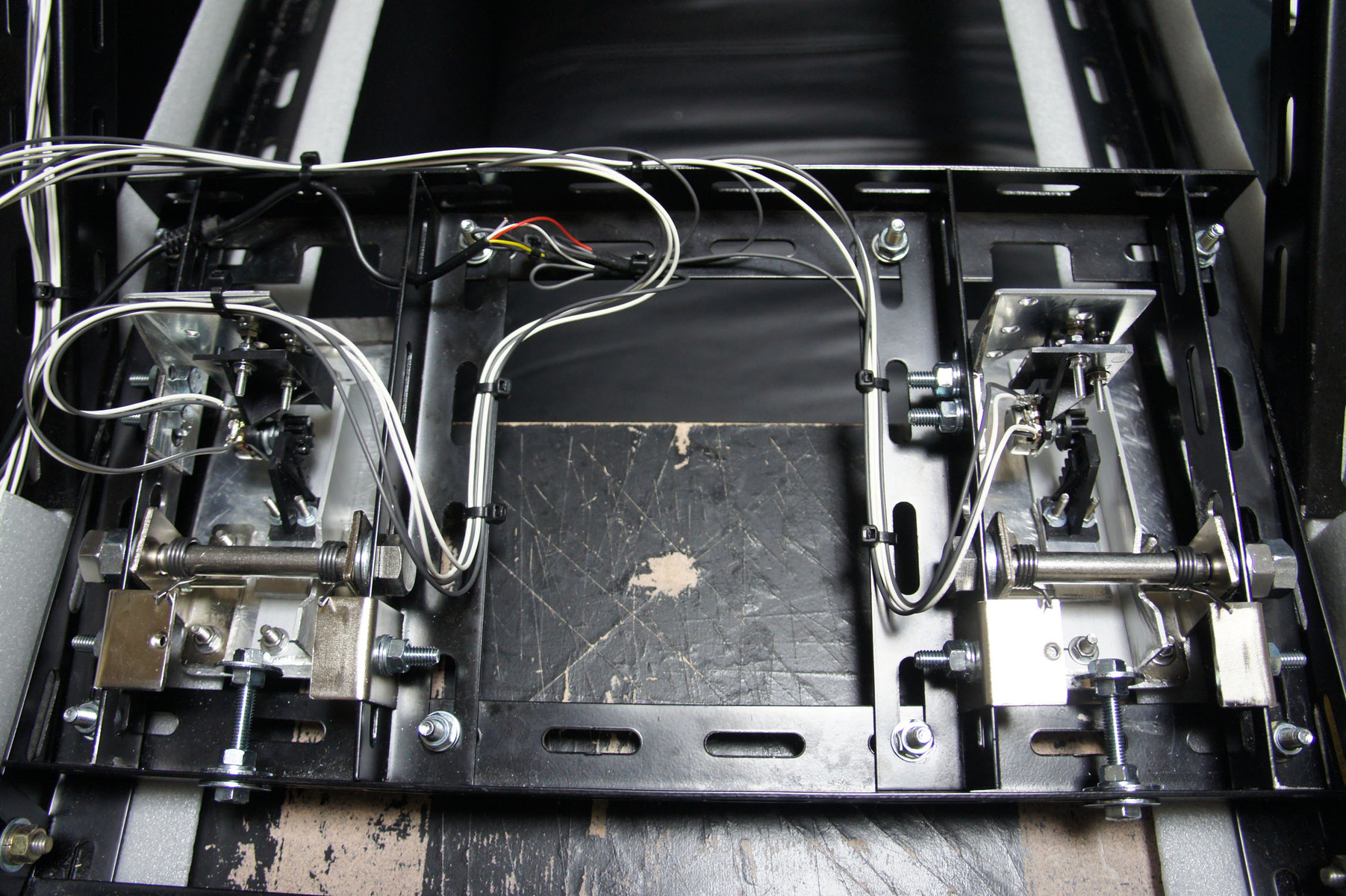

アルミの板を切ってペダル作る
バネとかネジとか適当に組み合わせて機構をつくる
材料のパーツを付ける
10 名前：1＠＼(^o^)／[sage] 投稿日：2015/03/14(土) 09:11:52.10 ID:jIf5Nrr/0

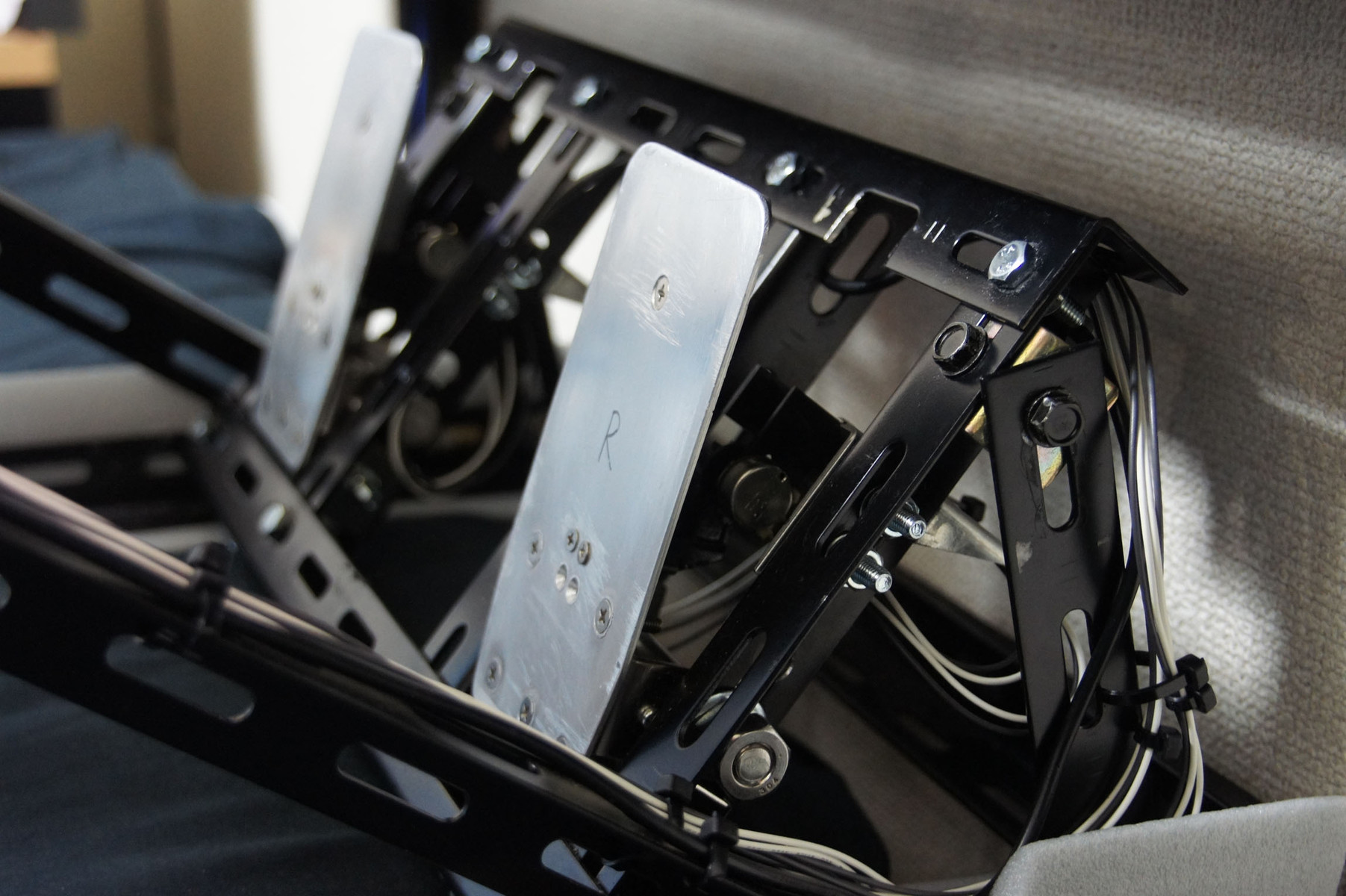

こんなかんじ
配線したらペダル完成
クラッチはないけど無いのがF1だ
12 名前：1＠＼(^o^)／[sage] 投稿日：2015/03/14(土) 09:16:11.37 ID:jIf5Nrr/0

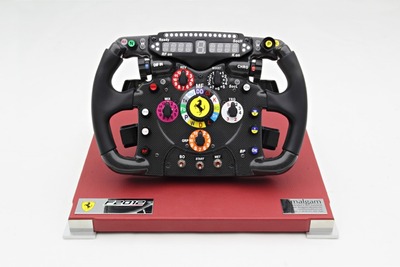

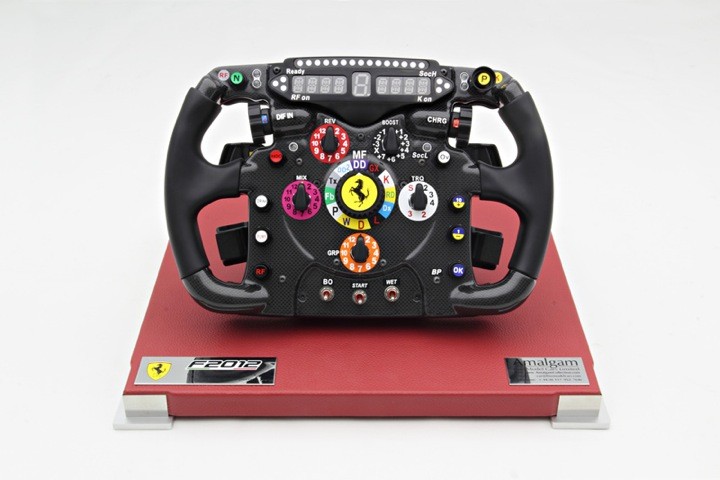

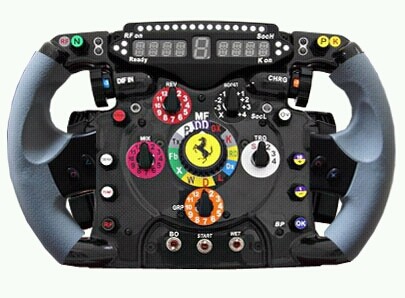

ステアリングはネットで拾ったこれをお手本にする

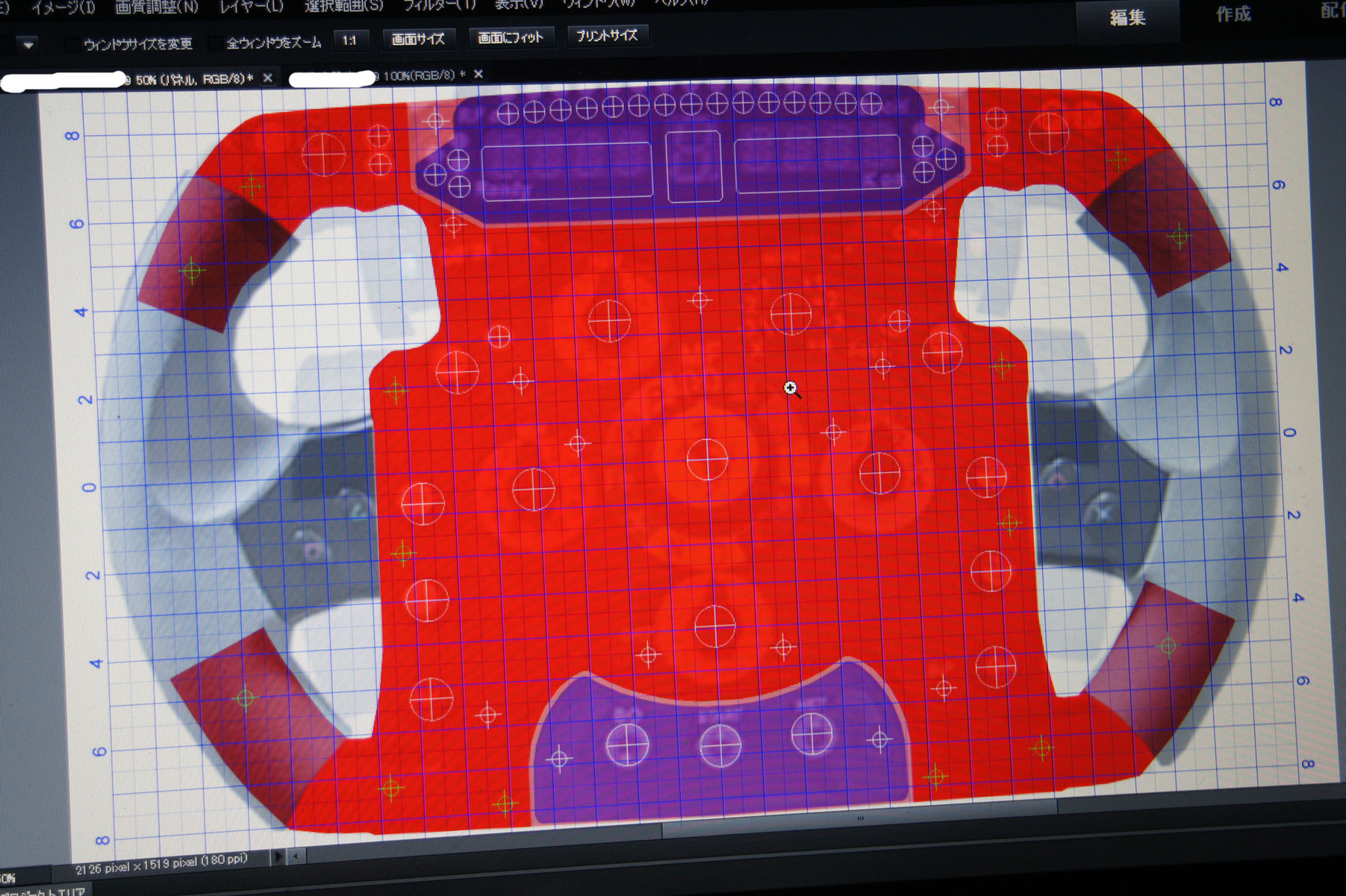

お手本の画像と材料の画像から完成予想図と図面を起こす

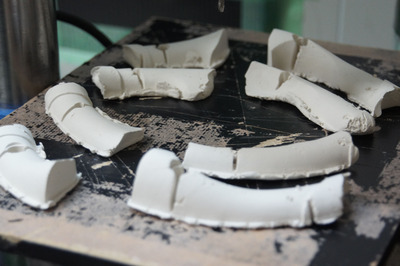

グリップの中に紙粘土を詰めて型をとっておく
あとで使う
14 名前：1＠＼(^o^)／[sage] 投稿日：2015/03/14(土) 09:20:20.55 ID:jIf5Nrr/0

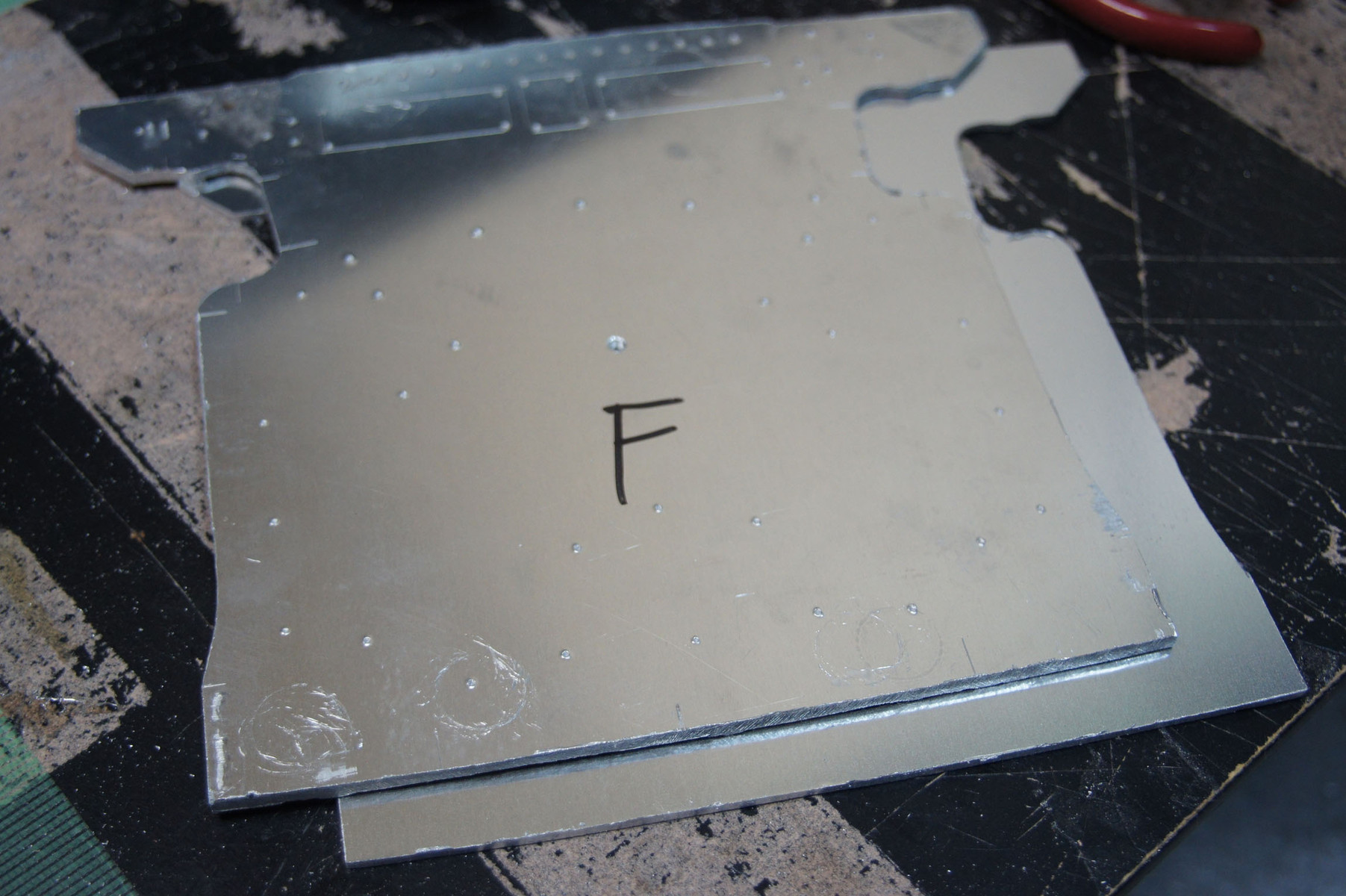

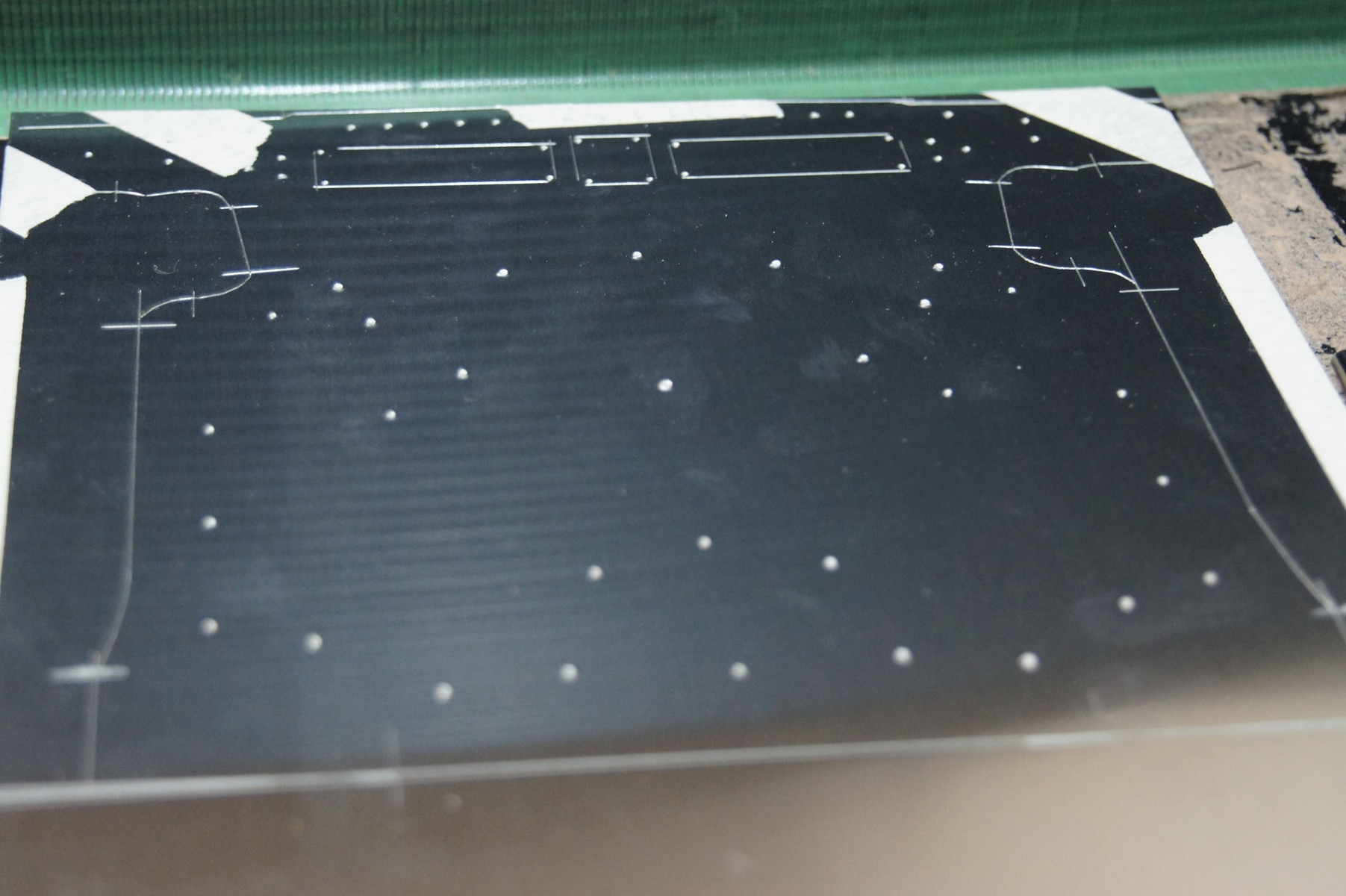

紙に印刷したのをアルミ板に貼る
ポンチとカッターナイフでけがきして
グラインダーでガンガン切って削る
15 名前：1＠＼(^o^)／[sage] 投稿日：2015/03/14(土) 09:22:23.06 ID:jIf5Nrr/0

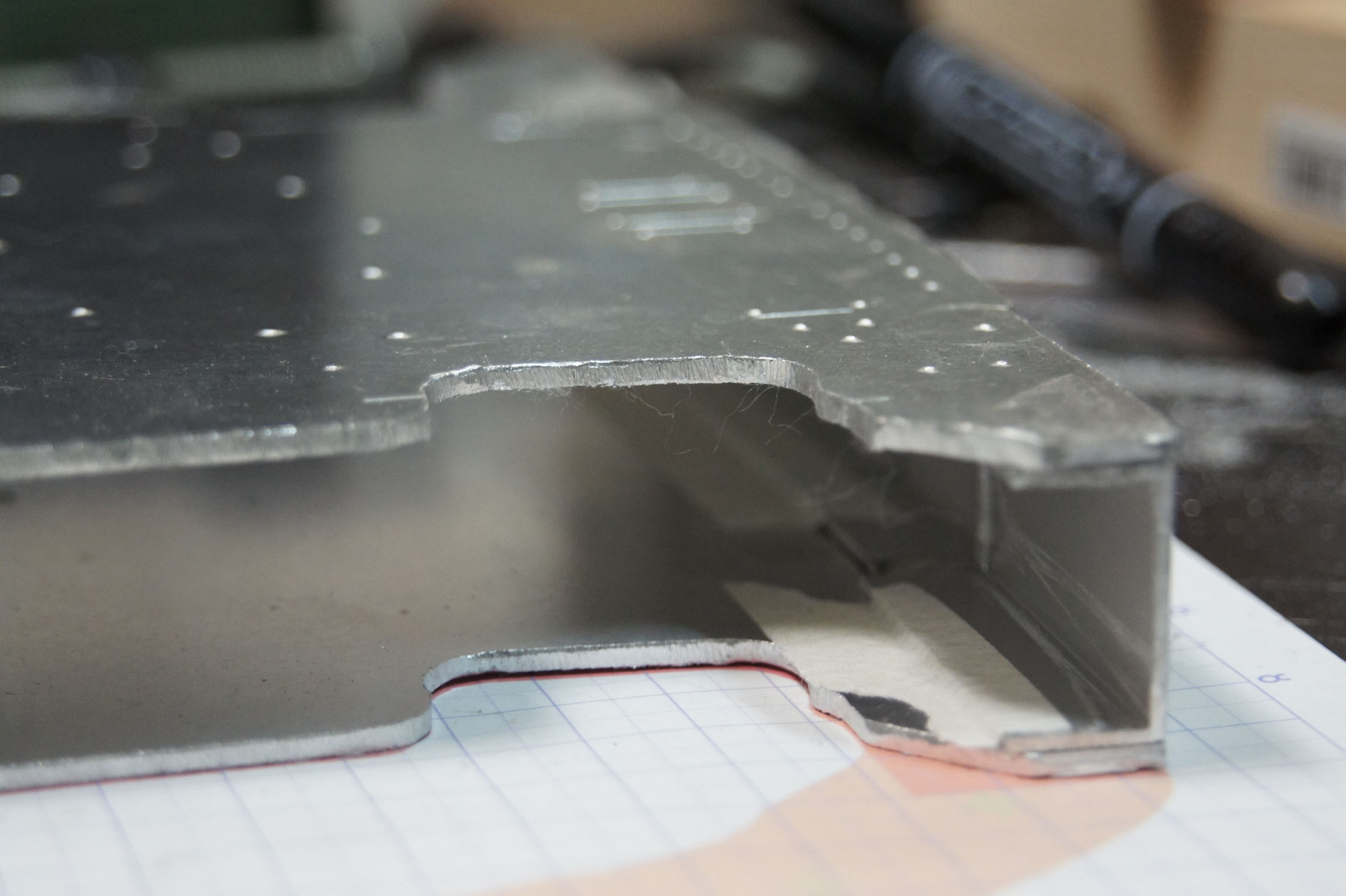

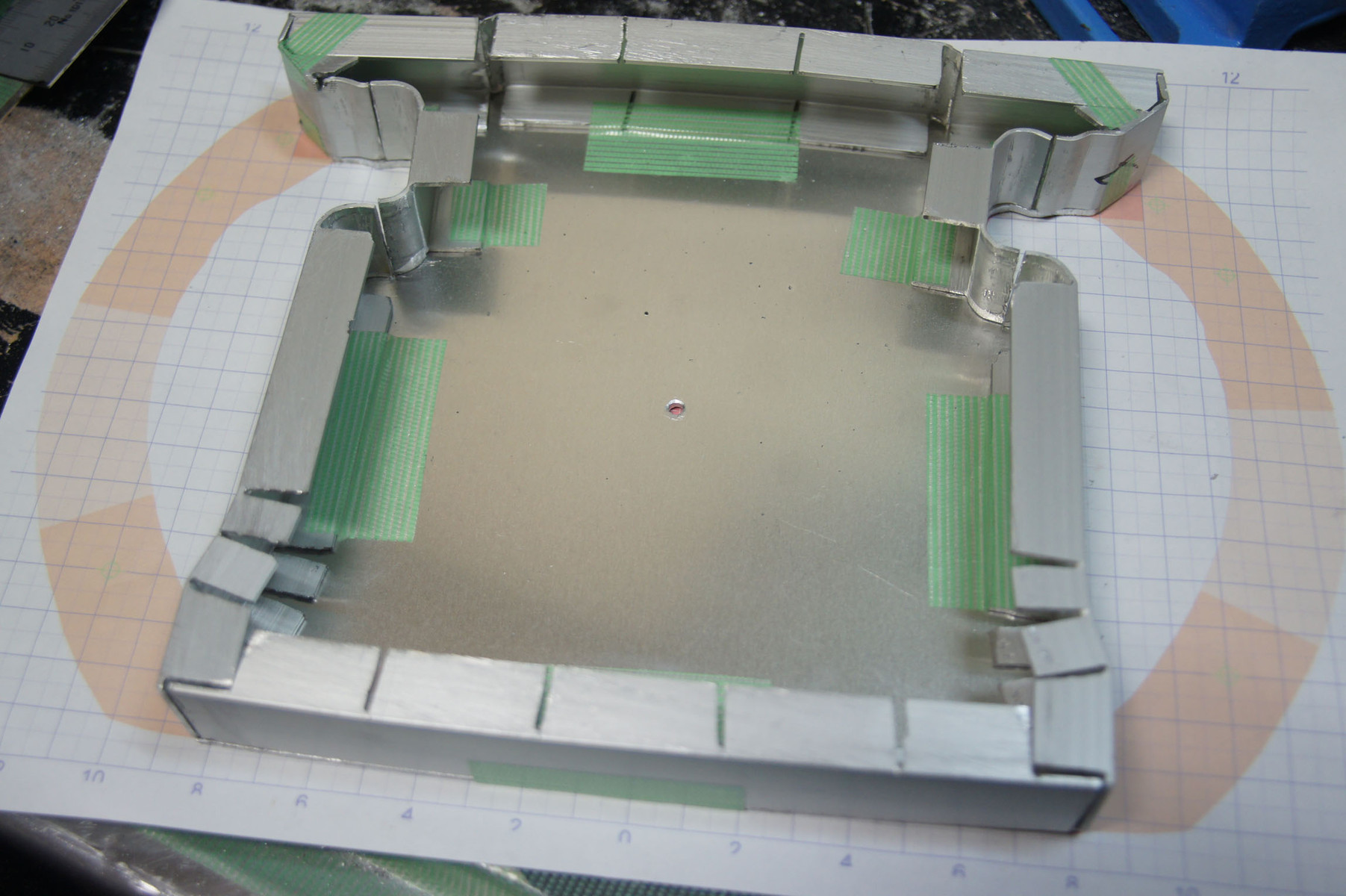

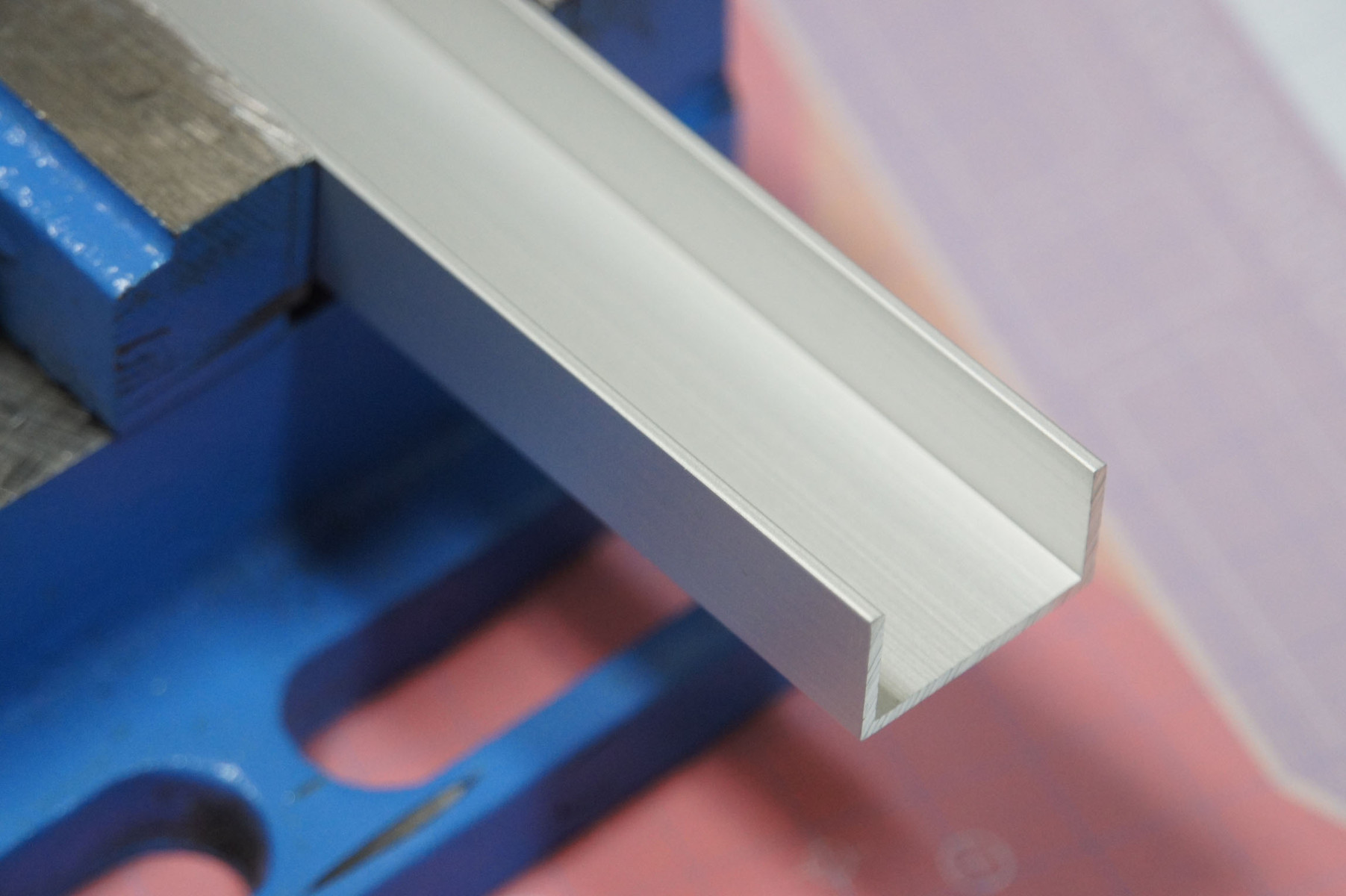

この字型のチャネル材を使って深さをつくる
17 名前：名も無き被検体774号+＠＼(^o^)／+[sage] 投稿日：2015/03/14(土) 09:26:11.47 ID:kOfzOE2f0
技術5だったでしょ
19 名前：1＠＼(^o^)／[] 投稿日：2015/03/14(土) 09:28:21.96 ID:jIf5Nrr/0
>>17
授業態度がだめで5とかなかったよｗ
18 名前：1＠＼(^o^)／[] 投稿日：2015/03/14(土) 09:27:47.59 ID:jIf5Nrr/0

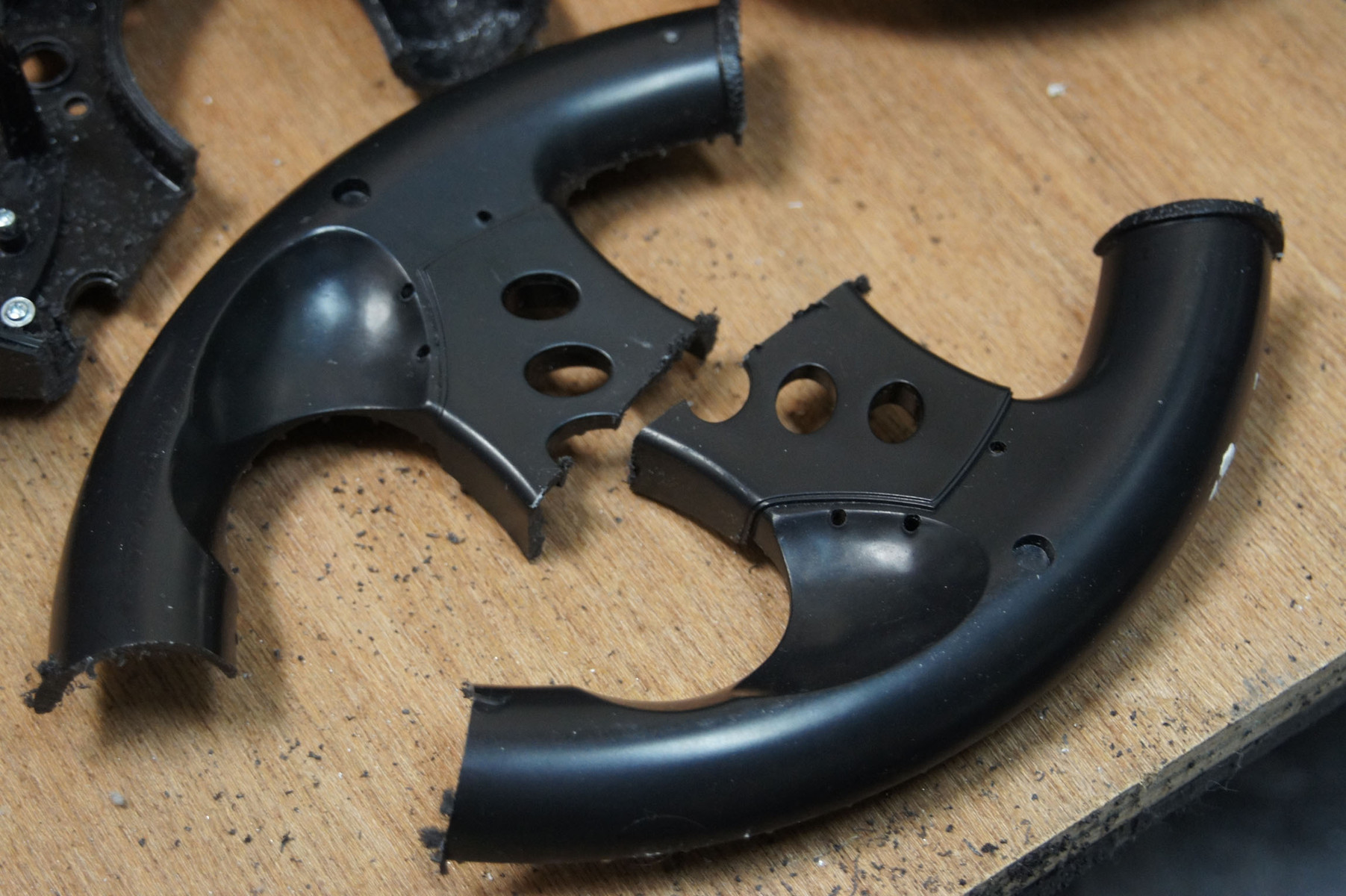

材料からグリップの部分を切り落として
グリップと本体の取り付け部分を作る

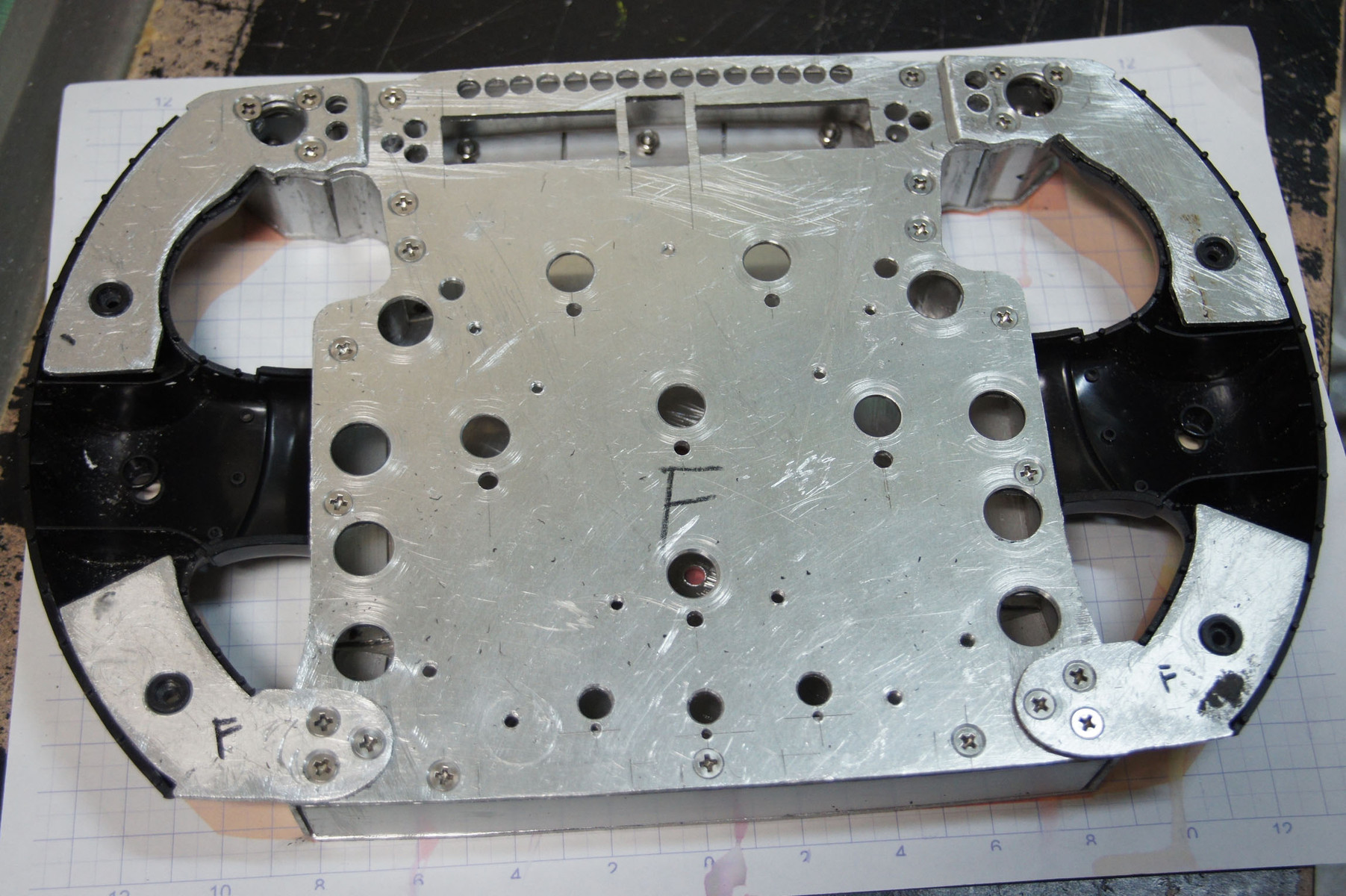

20 名前：1＠＼(^o^)／[] 投稿日：2015/03/14(土) 09:32:50.13 ID:jIf5Nrr/0

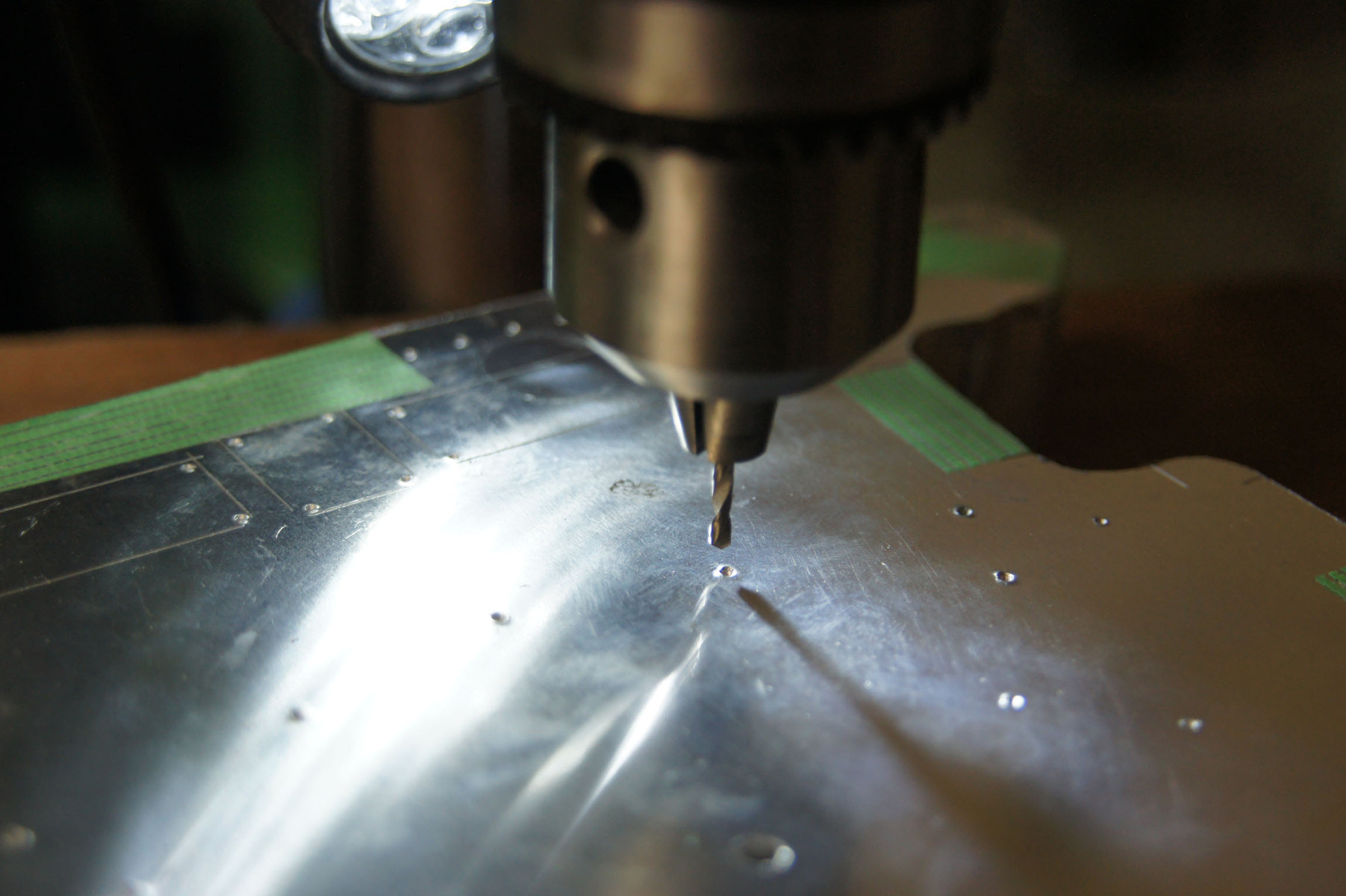

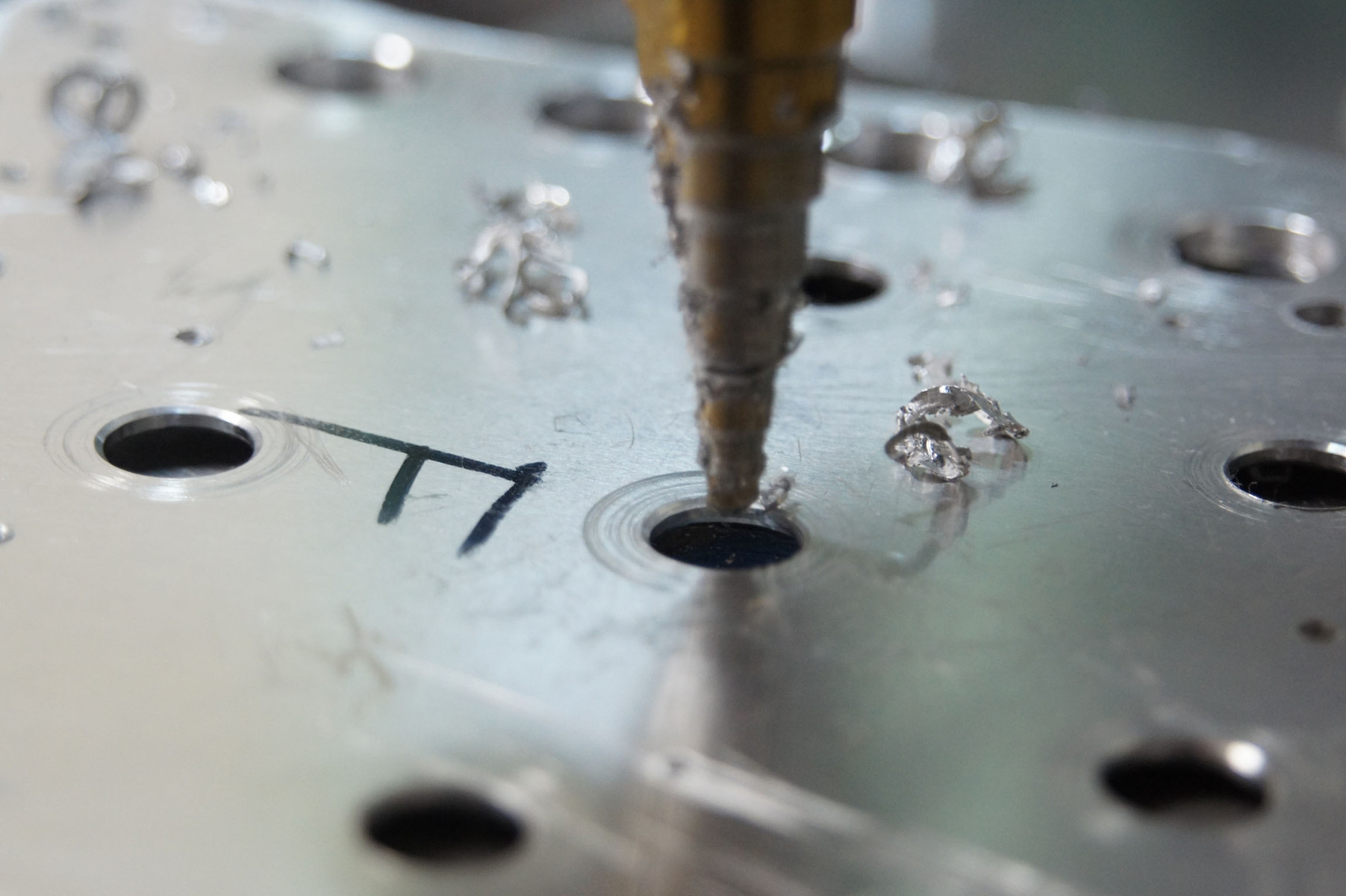

穴あける
7セグLEDのところは四角い穴
ヤスリでゴリゴリやってクソめんどくさかった
穴あけ終わり
21 名前：名も無き被検体774号+＠＼(^o^)／+[] 投稿日：2015/03/14(土) 09:33:26.69 ID:zwjBvLUL0
労作なのは認めるが、エンジンが消え去った今のF1はマイクロソフト製の統一液晶
OKになっちゃったからなぁー
あと、そこまでやるならアクセルペダルとブレーキペダルの幅をおもいっきり狭めて
マニア度をアピールするとさらに良いと思うぞ。
24 名前：1＠＼(^o^)／[sage] 投稿日：2015/03/14(土) 09:58:30.47 ID:jIf5Nrr/0
>>21
あれマイクロソフトなのか
なんかオンボード見ててもつまんなくなったよ
ペダルの幅はすまんF1の中はよく知らないんだ
惰性で毎年見てるだけでそこまでマニアじゃないよ
23 名前：1＠＼(^o^)／[] 投稿日：2015/03/14(土) 09:55:21.97 ID:jIf5Nrr/0

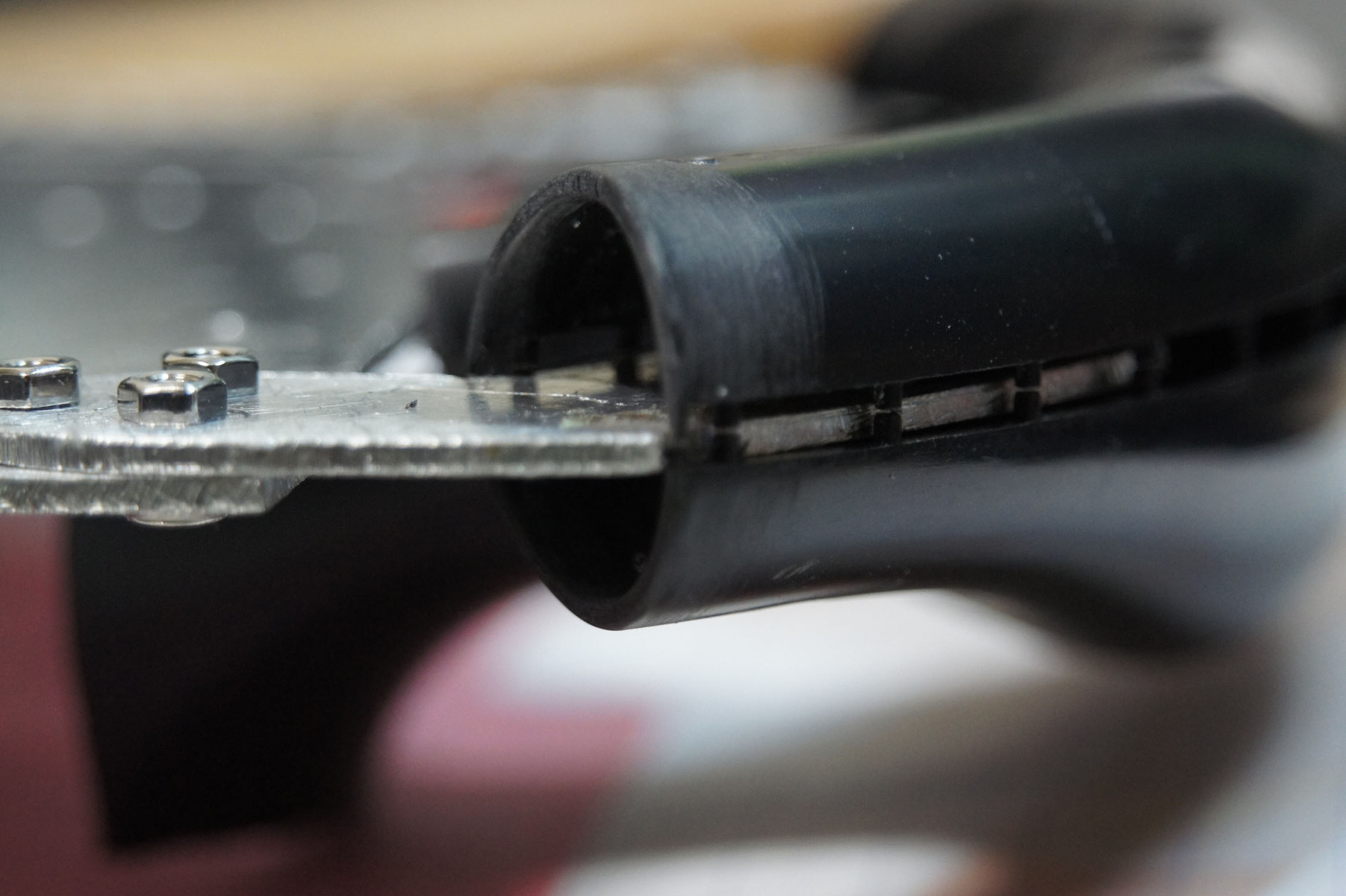

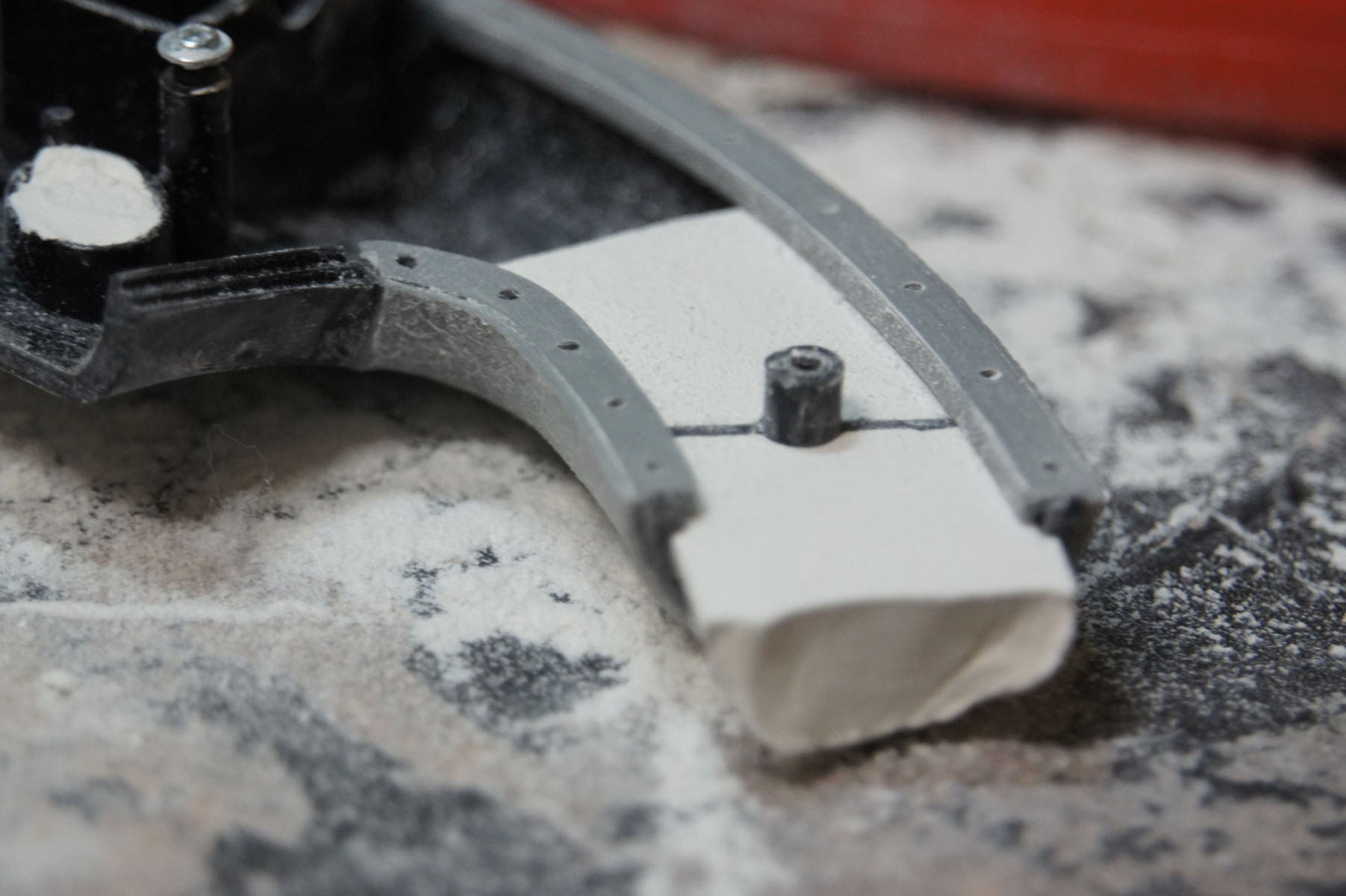

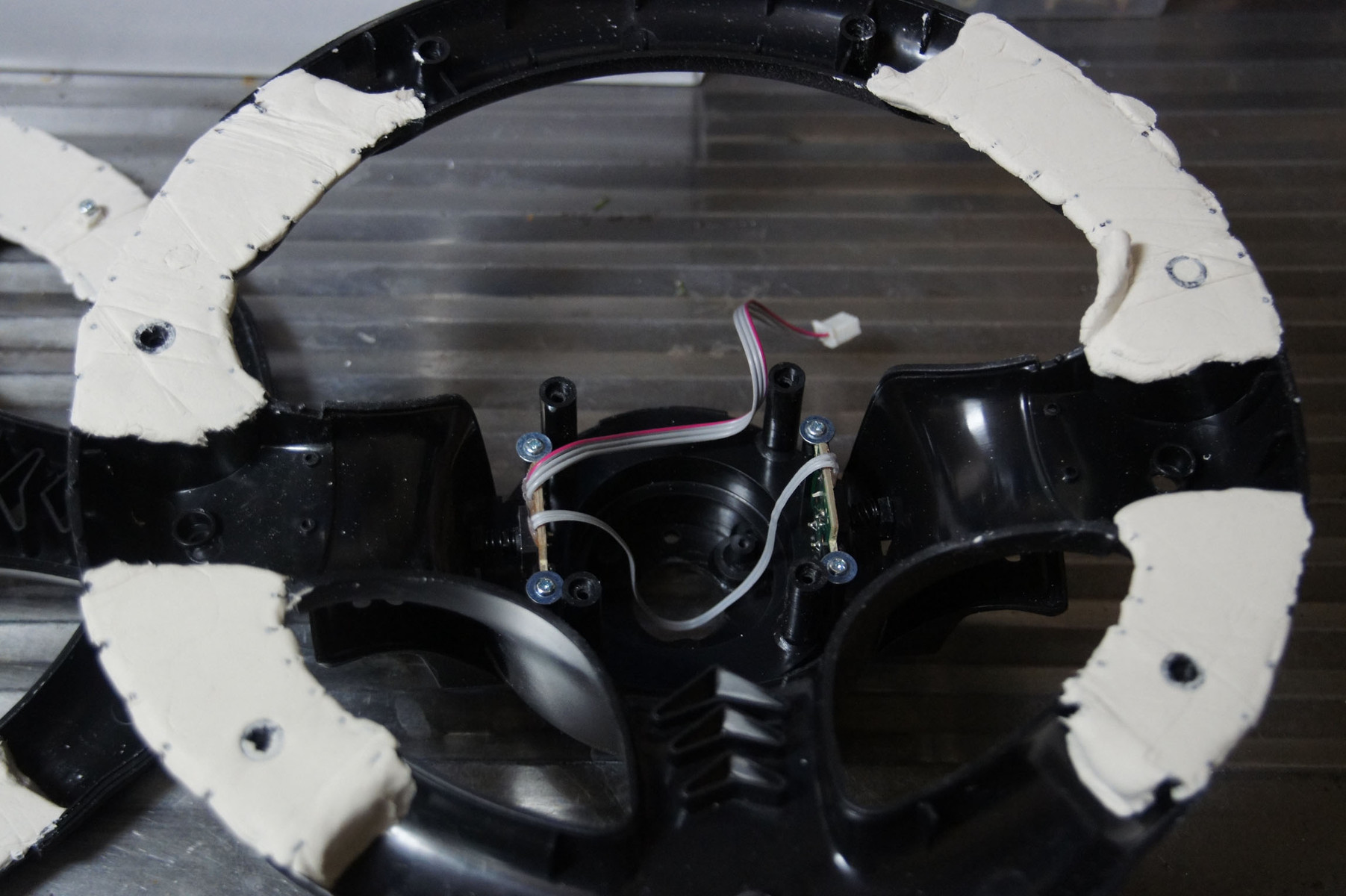

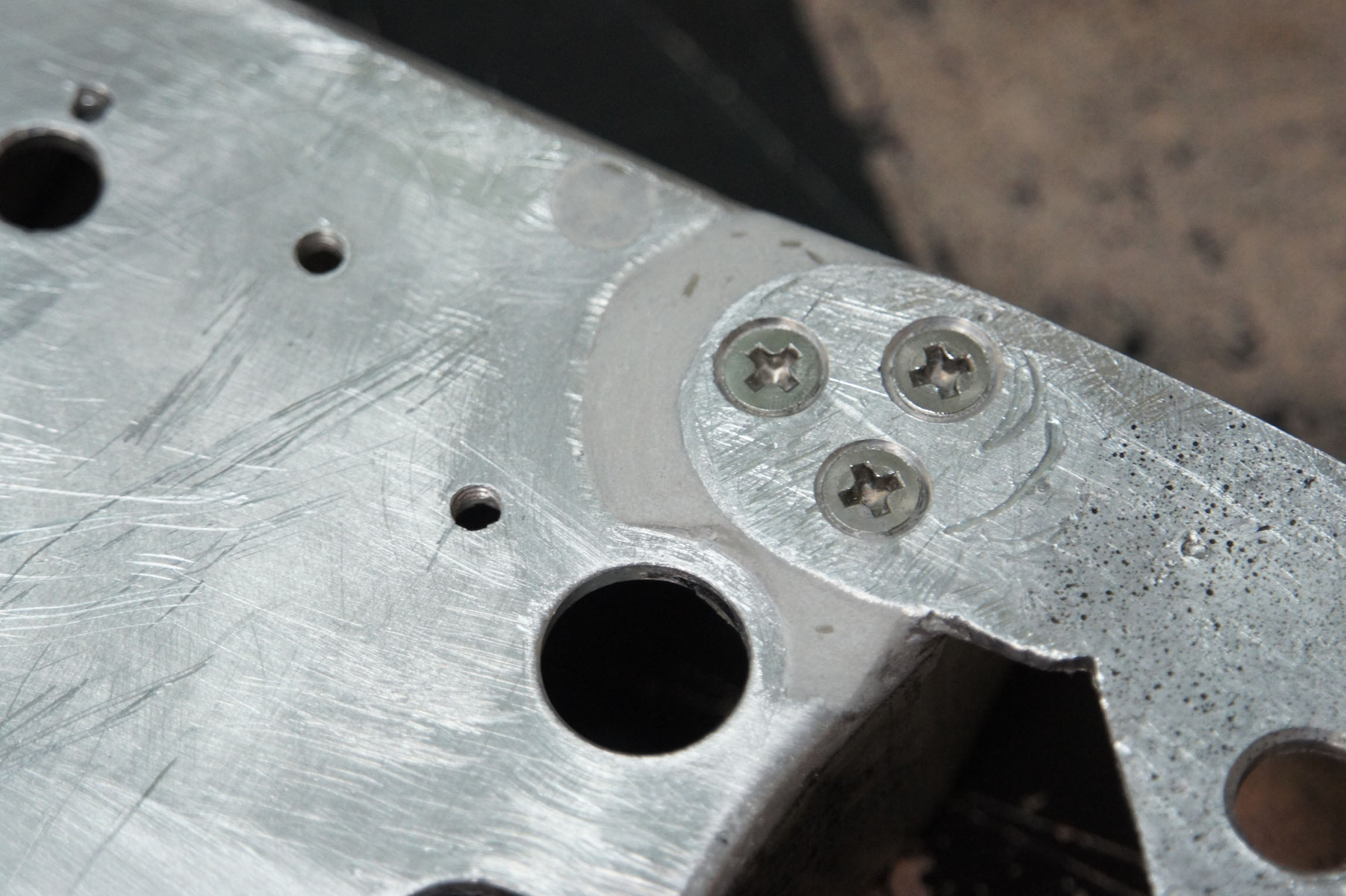

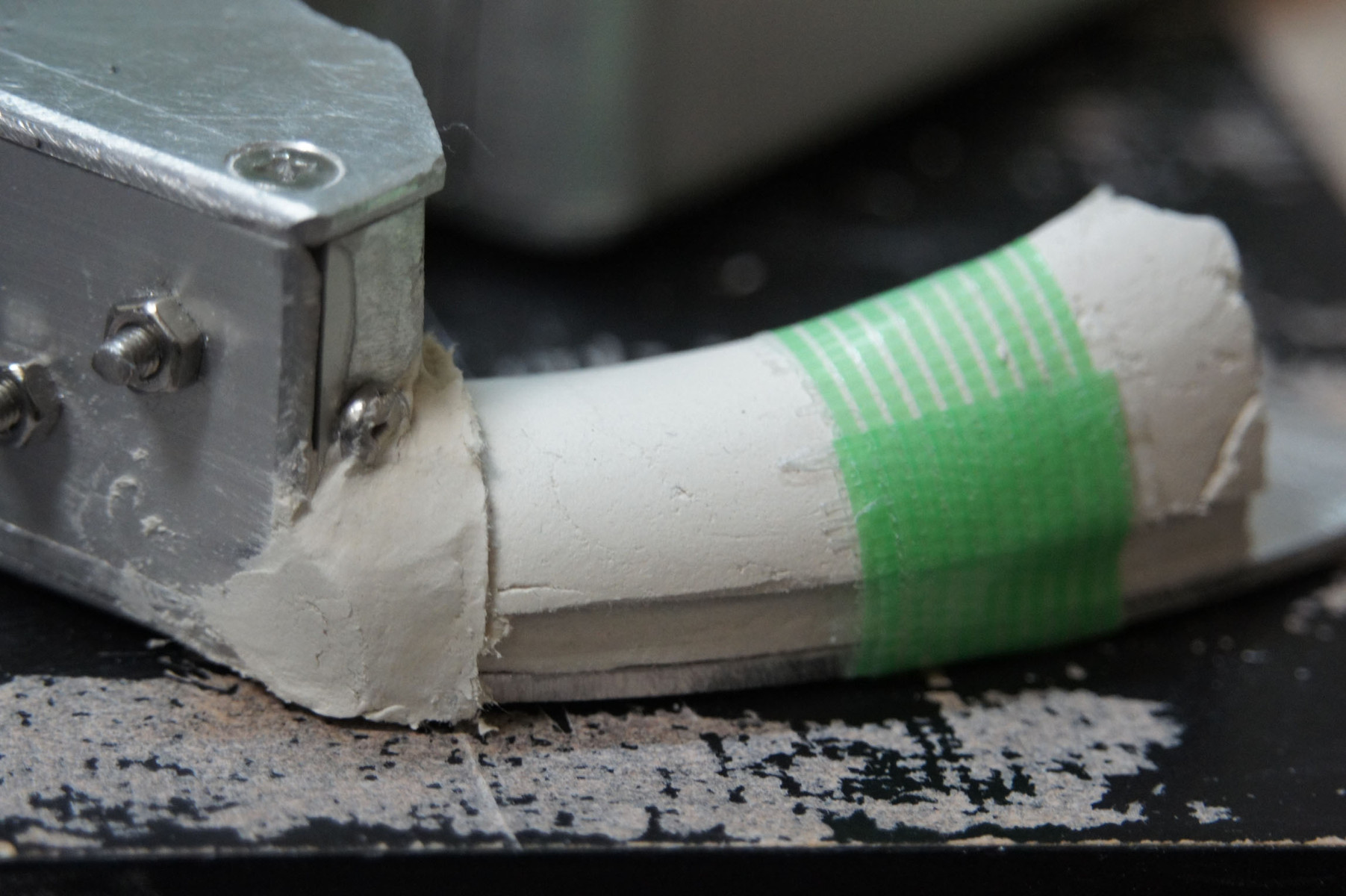

グリップと本体の取り付け
がっしり安定させるために隙間を埋めて挟み込むものを作るよ
とっておいた型を削って合わせる
接合部もひとまず紙粘土でてきとうにつくる
25 名前：1＠＼(^o^)／[sage] 投稿日：2015/03/14(土) 10:01:59.53 ID:jIf5Nrr/0

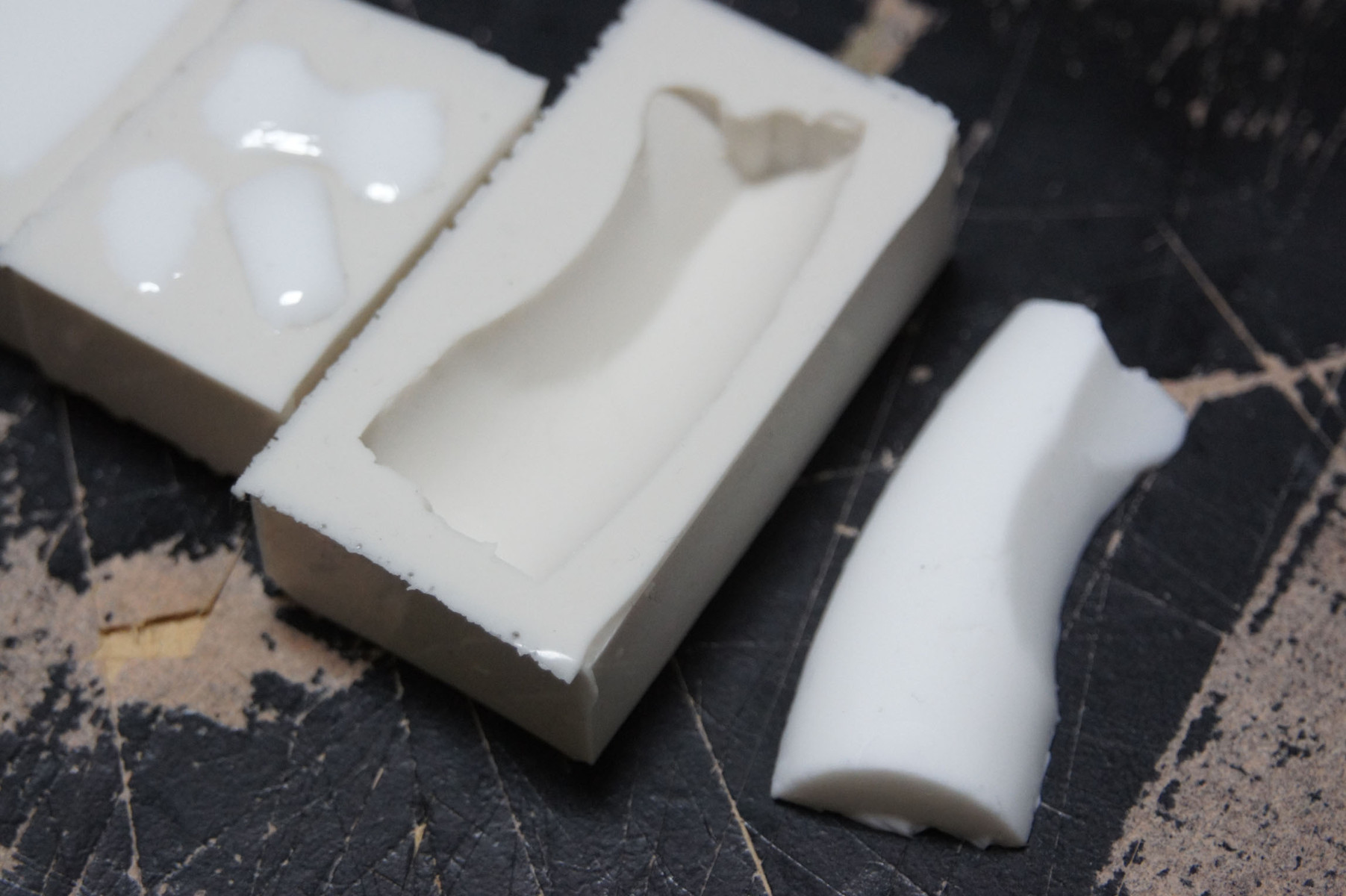

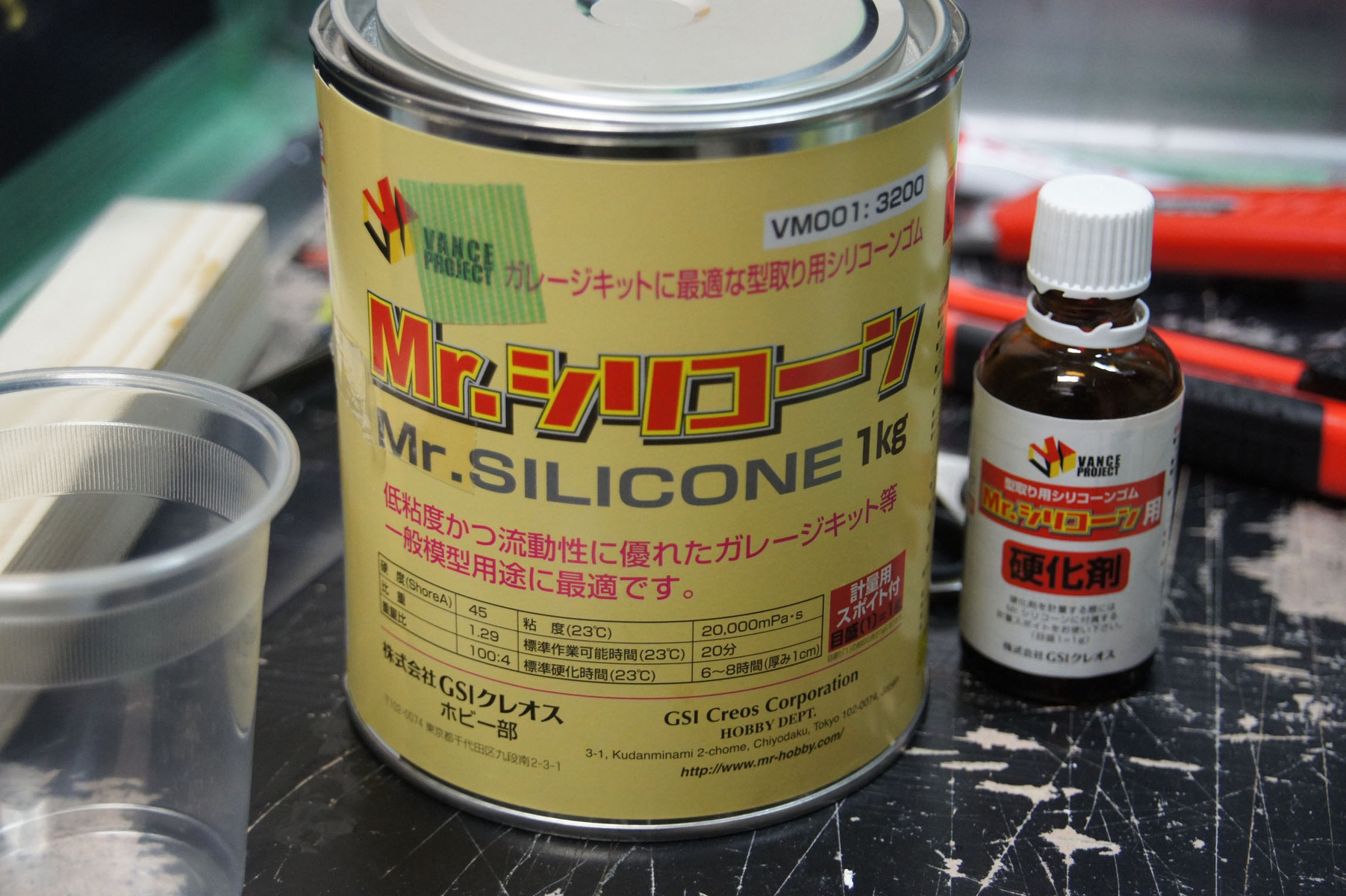

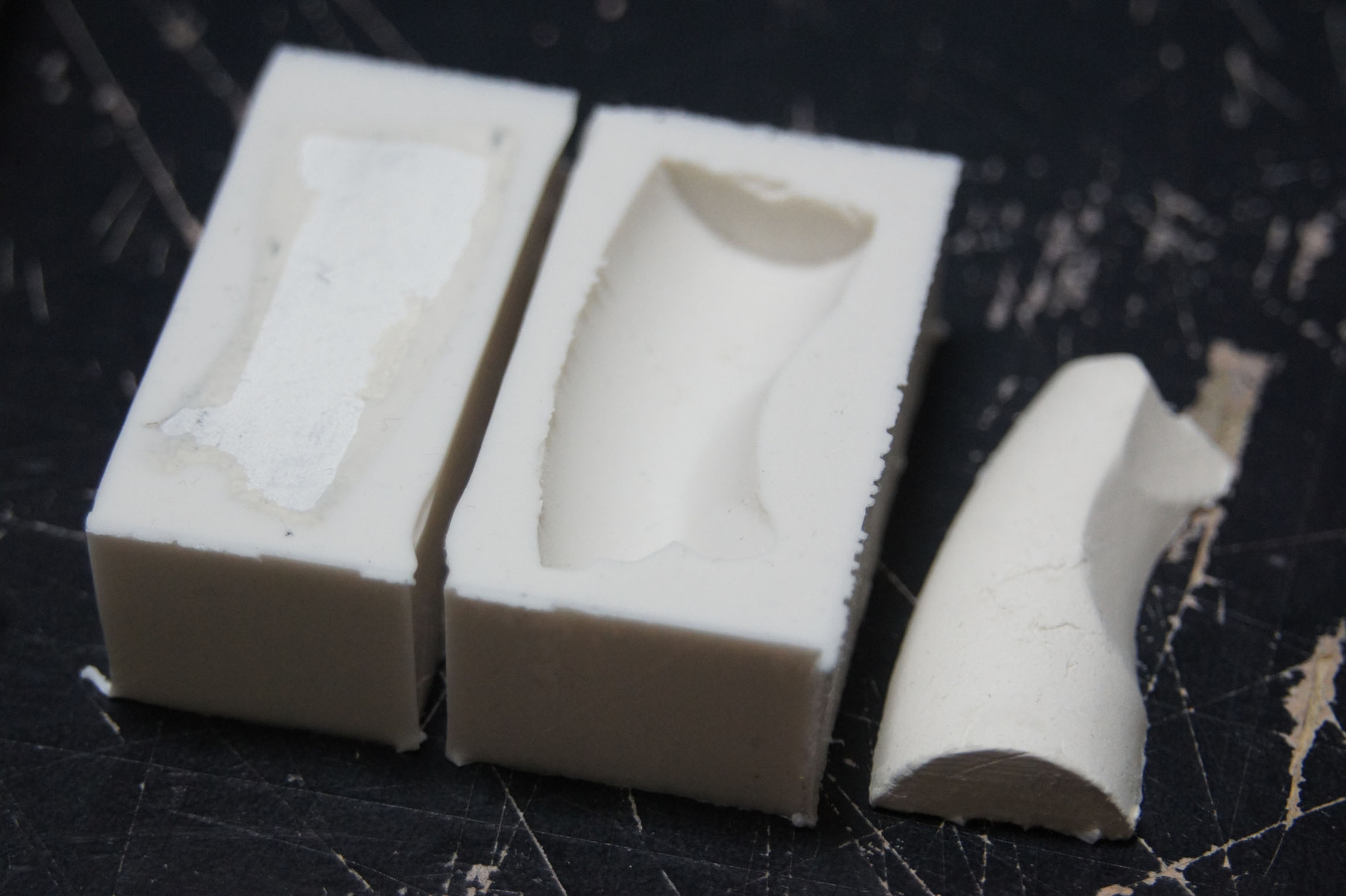

シリコンさん
紙粘土で作った原型の型をとる
ちなみにこういうことするの初めてです
くっついて取れなくなったりいろいろ難しいなｗ
ひとまず型枠できた
26 名前：1＠＼(^o^)／[sage] 投稿日：2015/03/14(土) 10:05:43.43 ID:jIf5Nrr/0

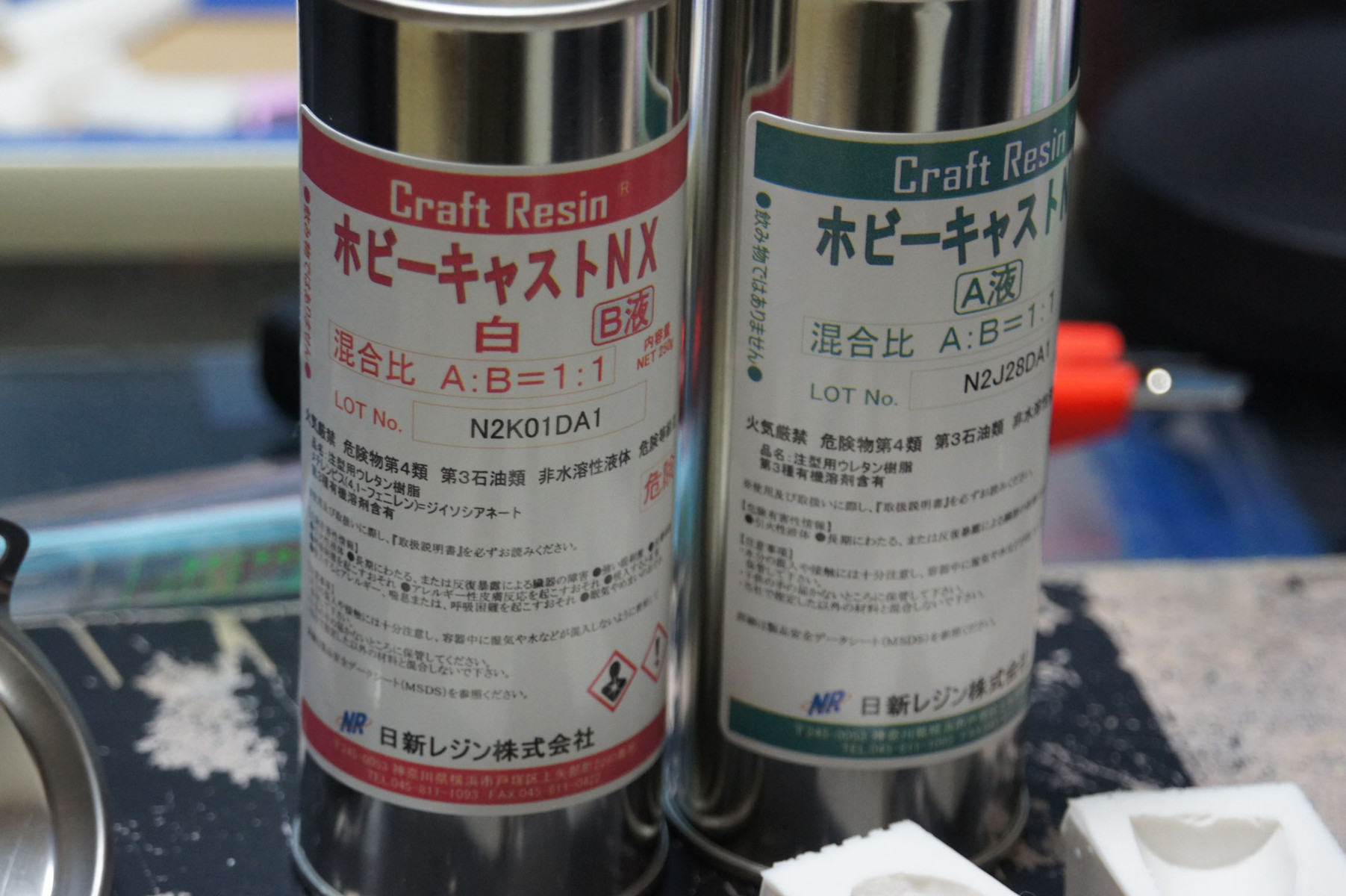

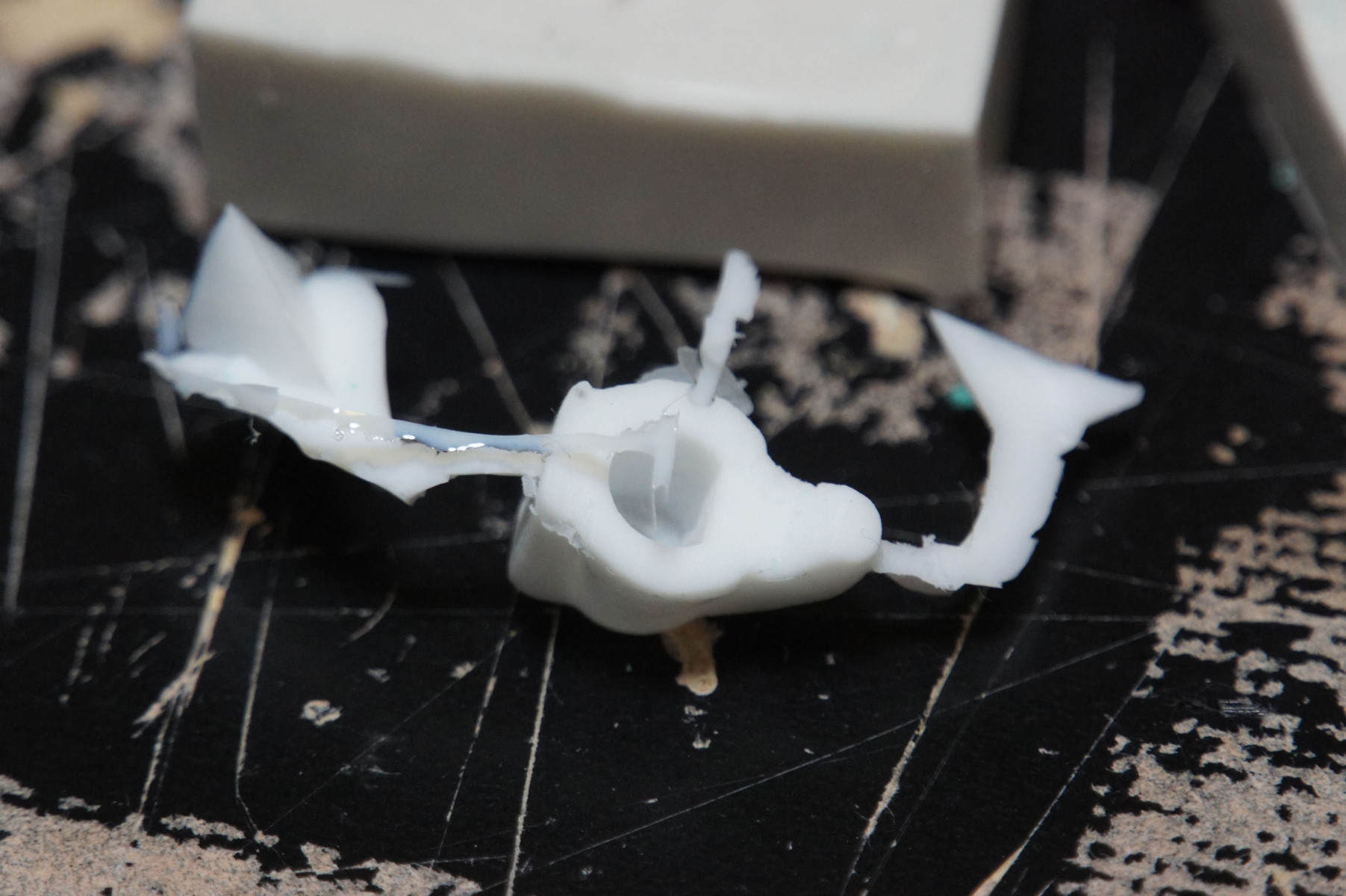

2液混合のレジンさん
型に流し込んで部品に仕上げる
要は紙粘土が樹脂になったというだけだけどね
27 名前：1＠＼(^o^)／[sage] 投稿日：2015/03/14(土) 10:17:51.69 ID:jIf5Nrr/0

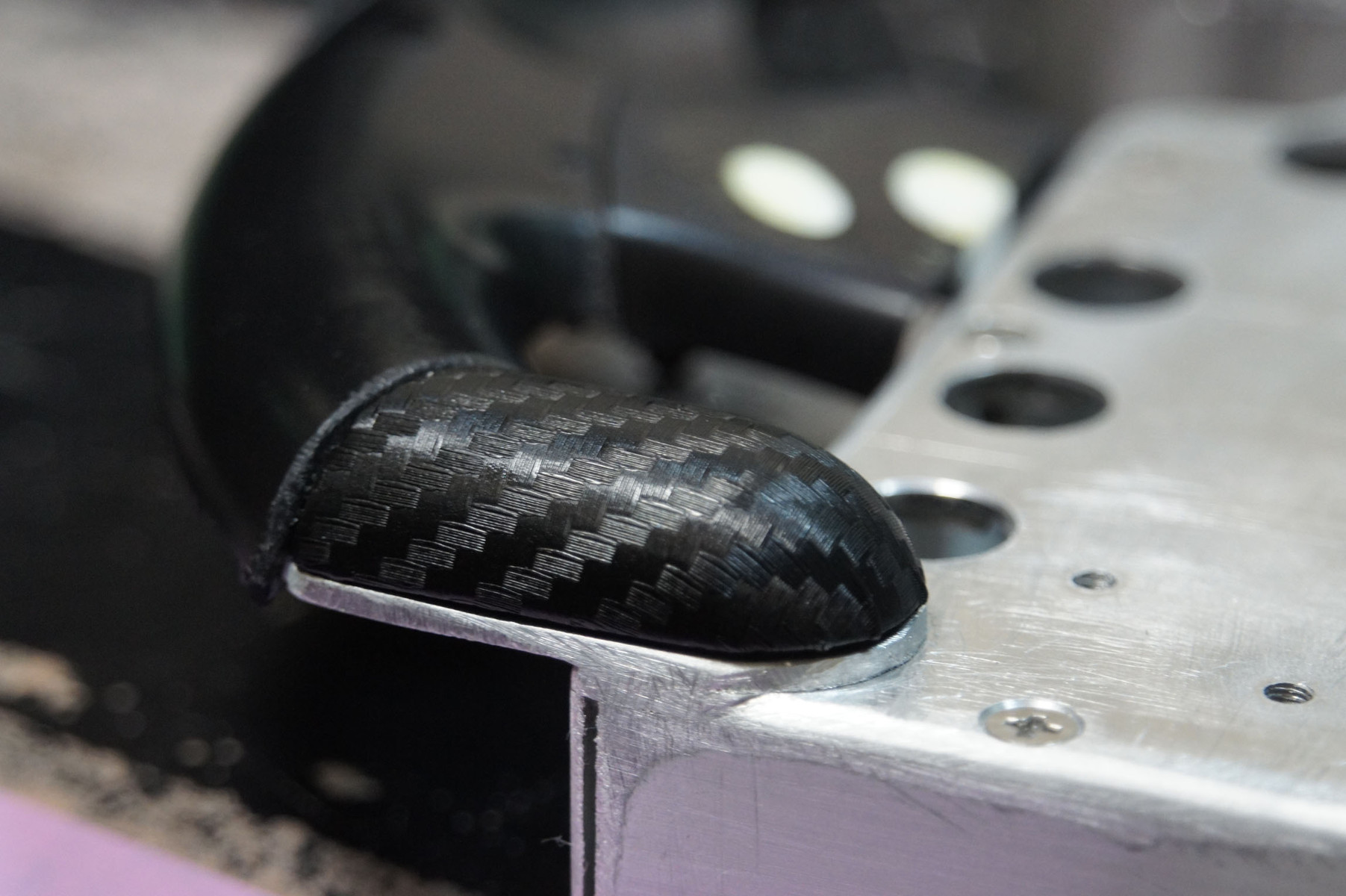

凹凸作ったりいらない凹凸消したりして表面を整える

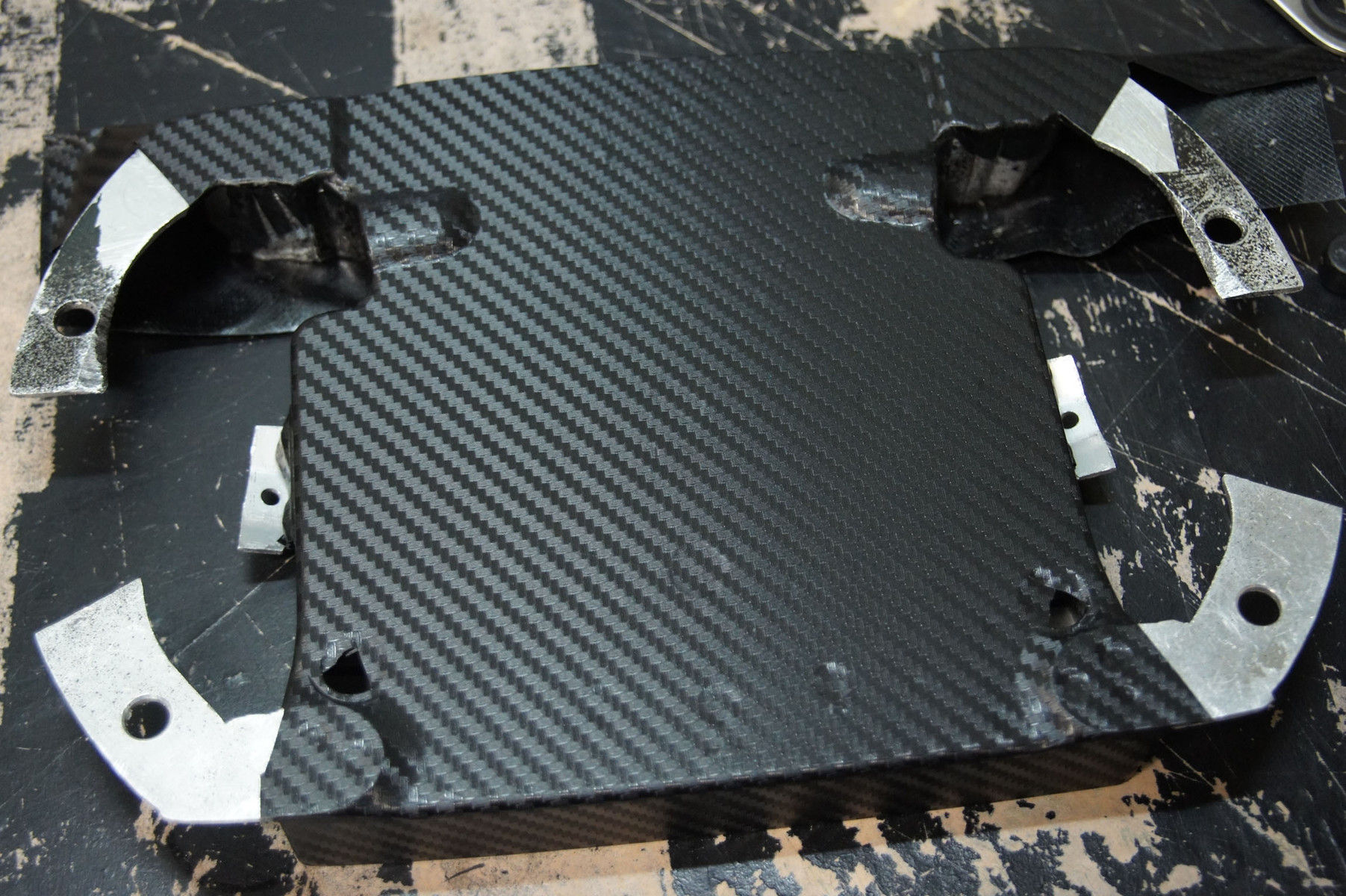

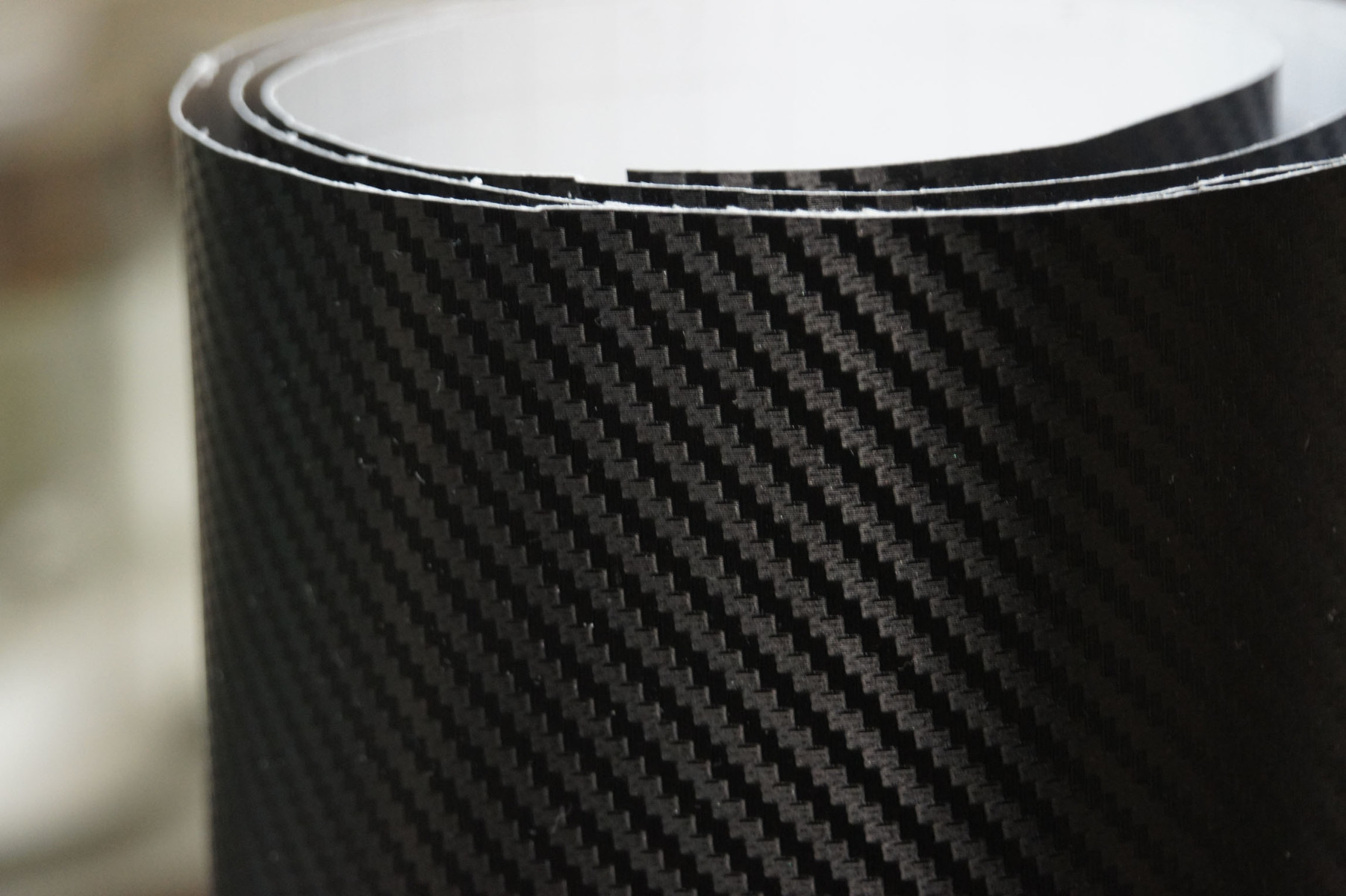

カーボンシート
車いじりの人が内装に張り付けてドレスアップするためのものらしい
ドライヤーで暖めるとよく伸縮するので曲面もけっこういけた
28 名前：名も無き被検体774号+＠＼(^o^)／+[] 投稿日：2015/03/14(土) 10:22:40.07 ID:uy2rVS0l0
そのままクルマ１台作って欲しいです
30 名前：1＠＼(^o^)／[sage] 投稿日：2015/03/14(土) 10:24:54.21 ID:jIf5Nrr/0
>>28
それカートぐらいならできないかなって考えたんだけど
カートのお値段にびびってやめたｗ
29 名前：1＠＼(^o^)／[sage] 投稿日：2015/03/14(土) 10:23:43.52 ID:jIf5Nrr/0

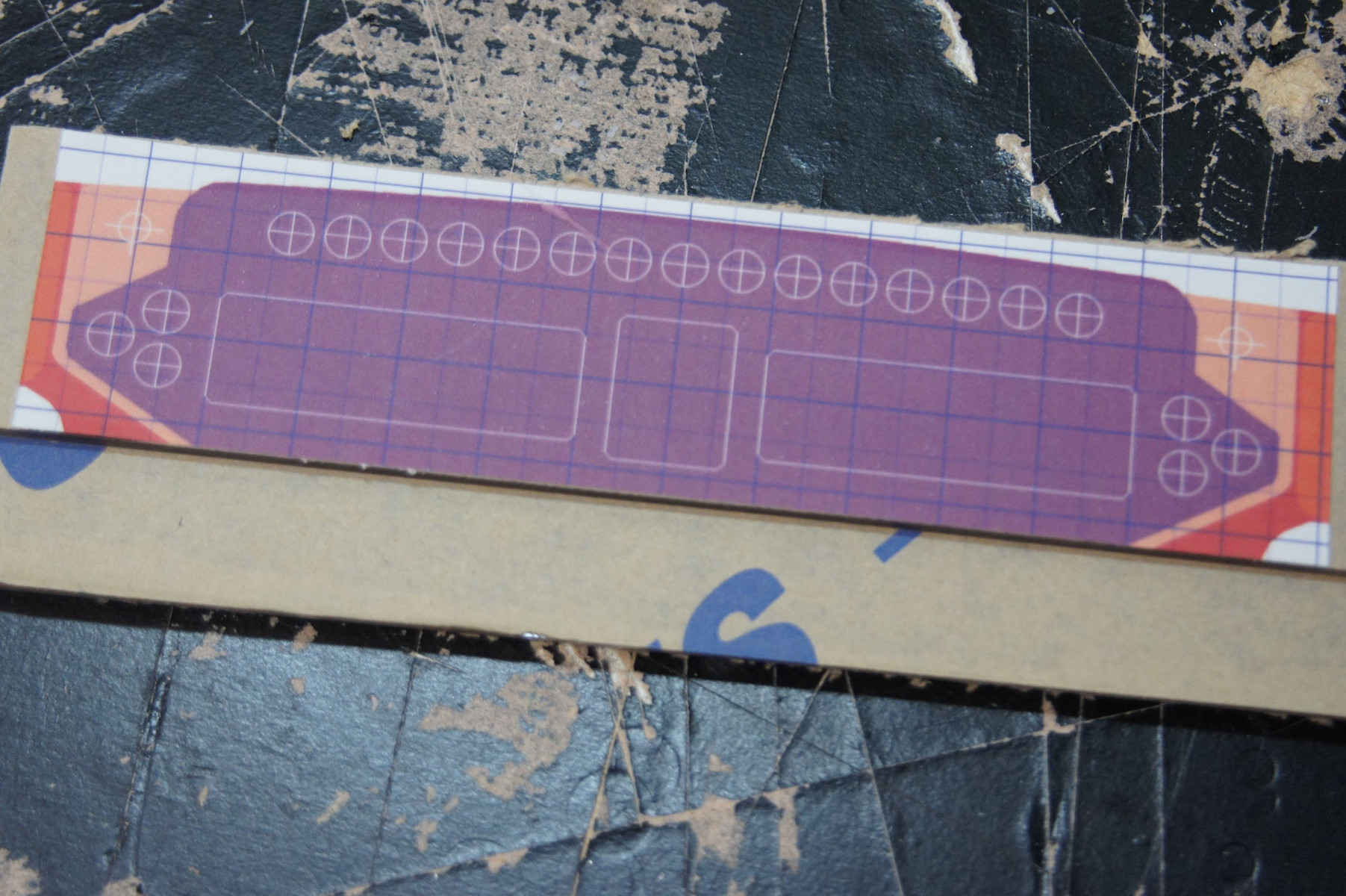

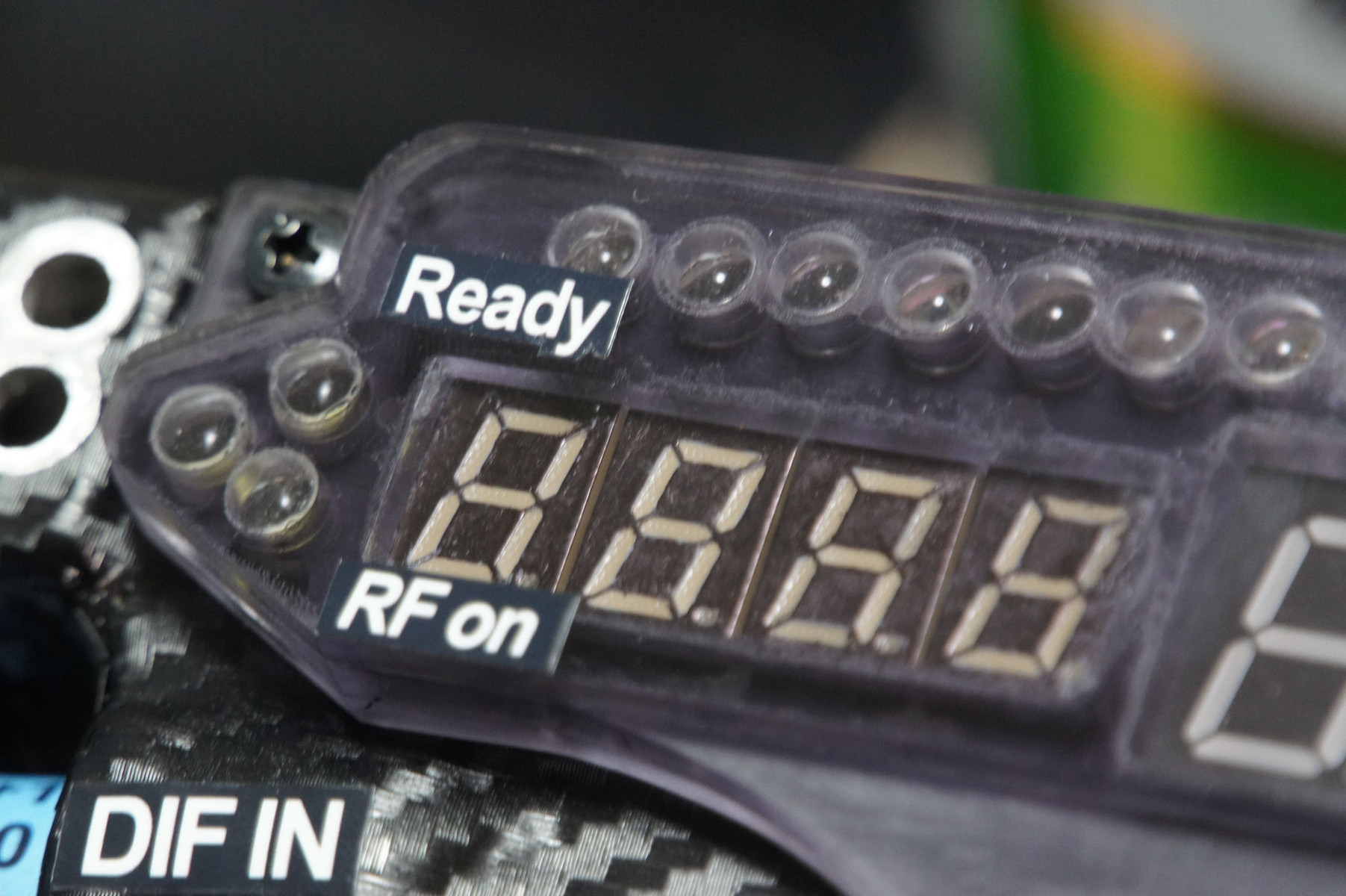

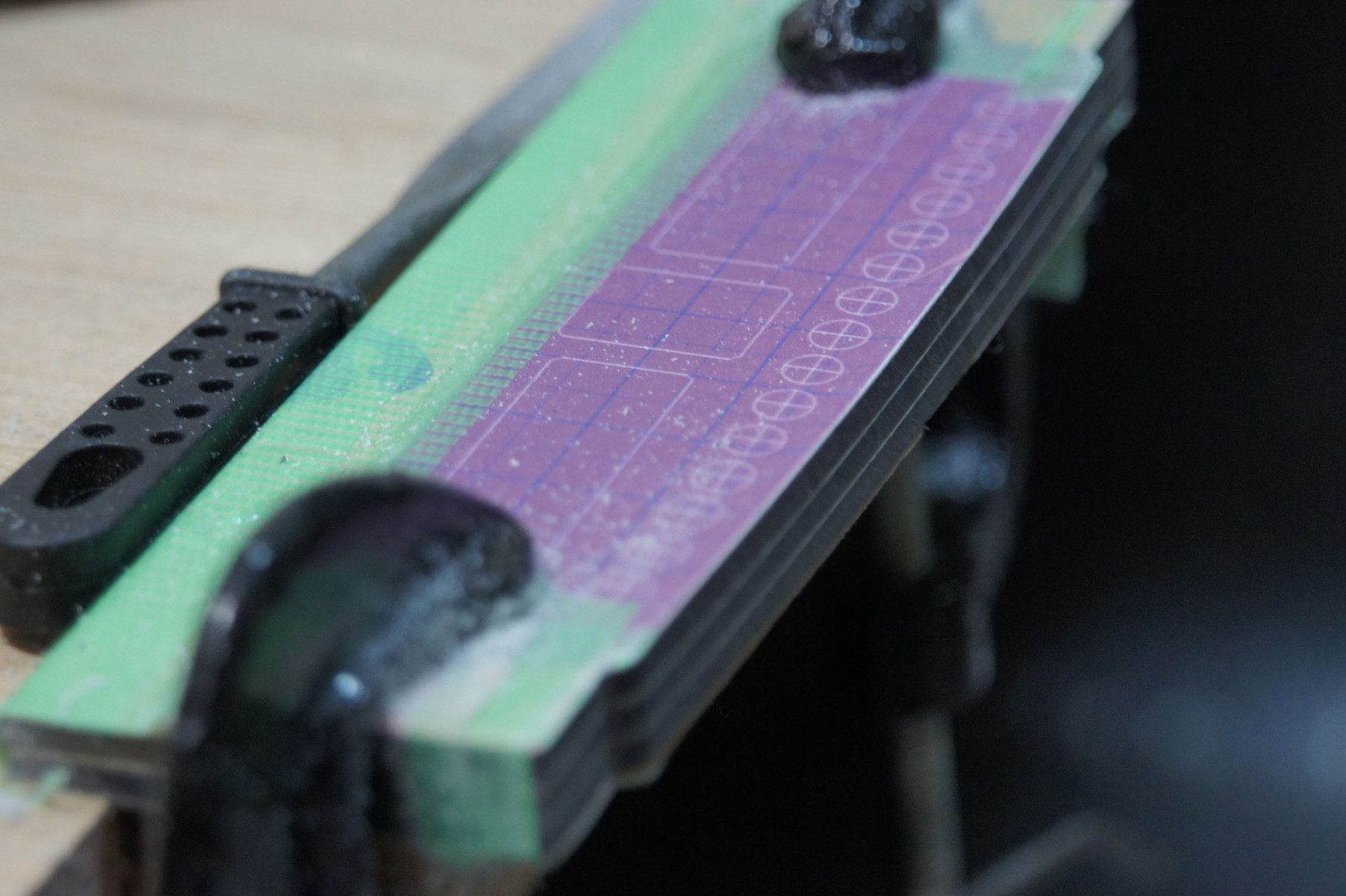

7セグLEDのレンズ作る
アクリル板に図面張り付けて削る
3枚の層でつくったから接着剤で貼る
はめ込むとこんなかんじ
31 名前：1＠＼(^o^)／[sage] 投稿日：2015/03/14(土) 10:31:26.68 ID:jIf5Nrr/0

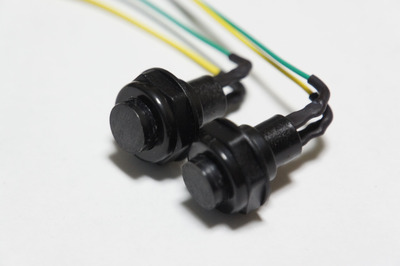

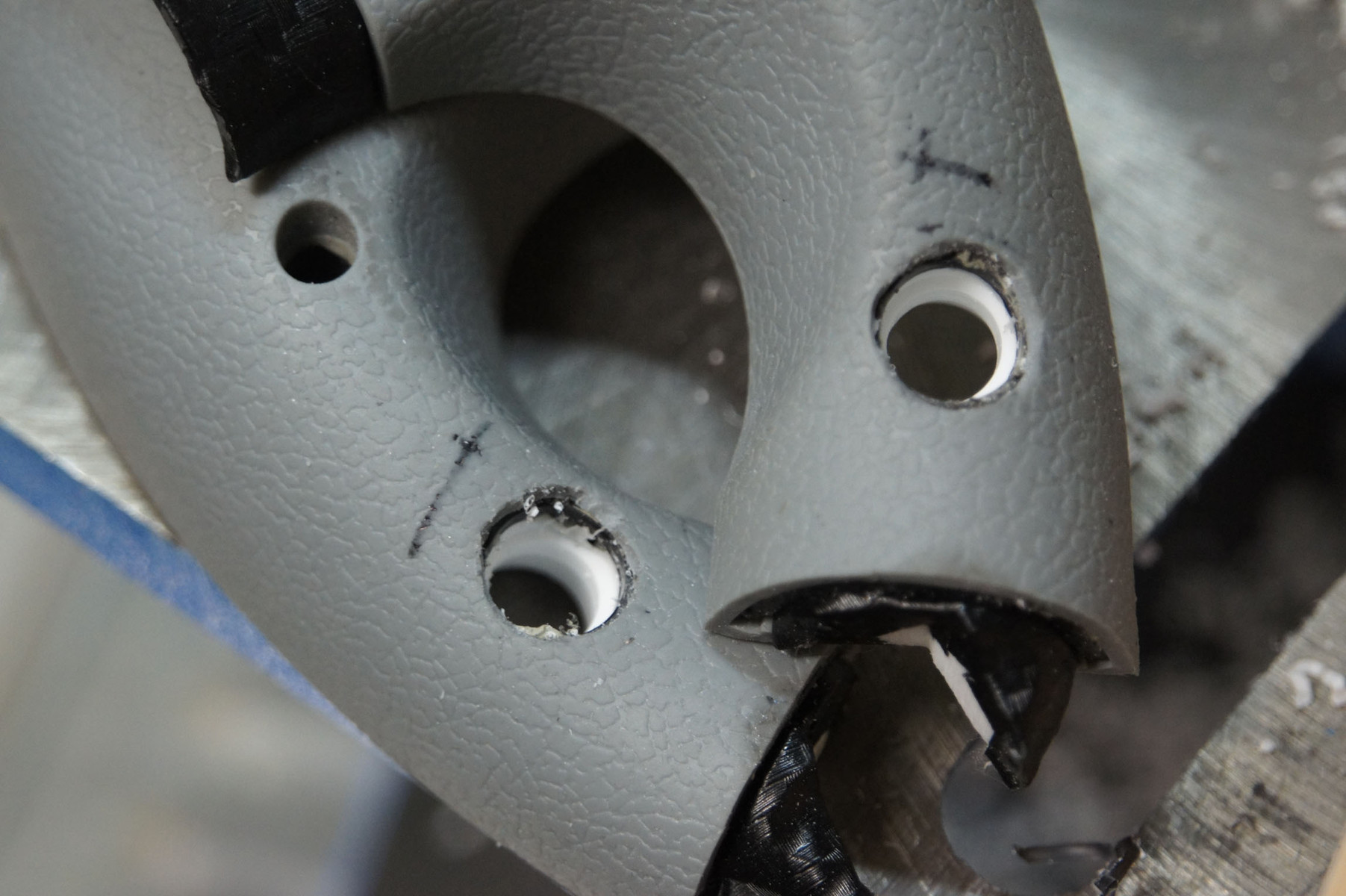

スイッチをつける
それっぽいやつを通販で買った
ナットは表面締めっぽく表にだした
裏から締めるナットが無くなったので接着剤で湖底
あとグリップの裏にKERSのスイッチとかつくので
グリップを掘ってスイッチを埋めておく
32 名前：名も無き被検体774号+＠＼(^o^)／+[] 投稿日：2015/03/14(土) 10:34:43.57 ID:VhEKZNF40
もう1シート作って彼女とやろ
33 名前：名も無き被検体774号+＠＼(^o^)／+[] 投稿日：2015/03/14(土) 10:36:56.01 ID:uy2rVS0l0
樹脂部の革みたいな質感良いね！
35 名前：1＠＼(^o^)／[sage] 投稿日：2015/03/14(土) 10:46:02.91 ID:jIf5Nrr/0
>>32
画面もふたつほしくなるね
お高くつくなあ
>>33
グレーのところ？
それは材料のハンコンからいっしょに剥がしてきたやつだ
34 名前：1＠＼(^o^)／[sage] 投稿日：2015/03/14(土) 10:37:01.92 ID:jIf5Nrr/0

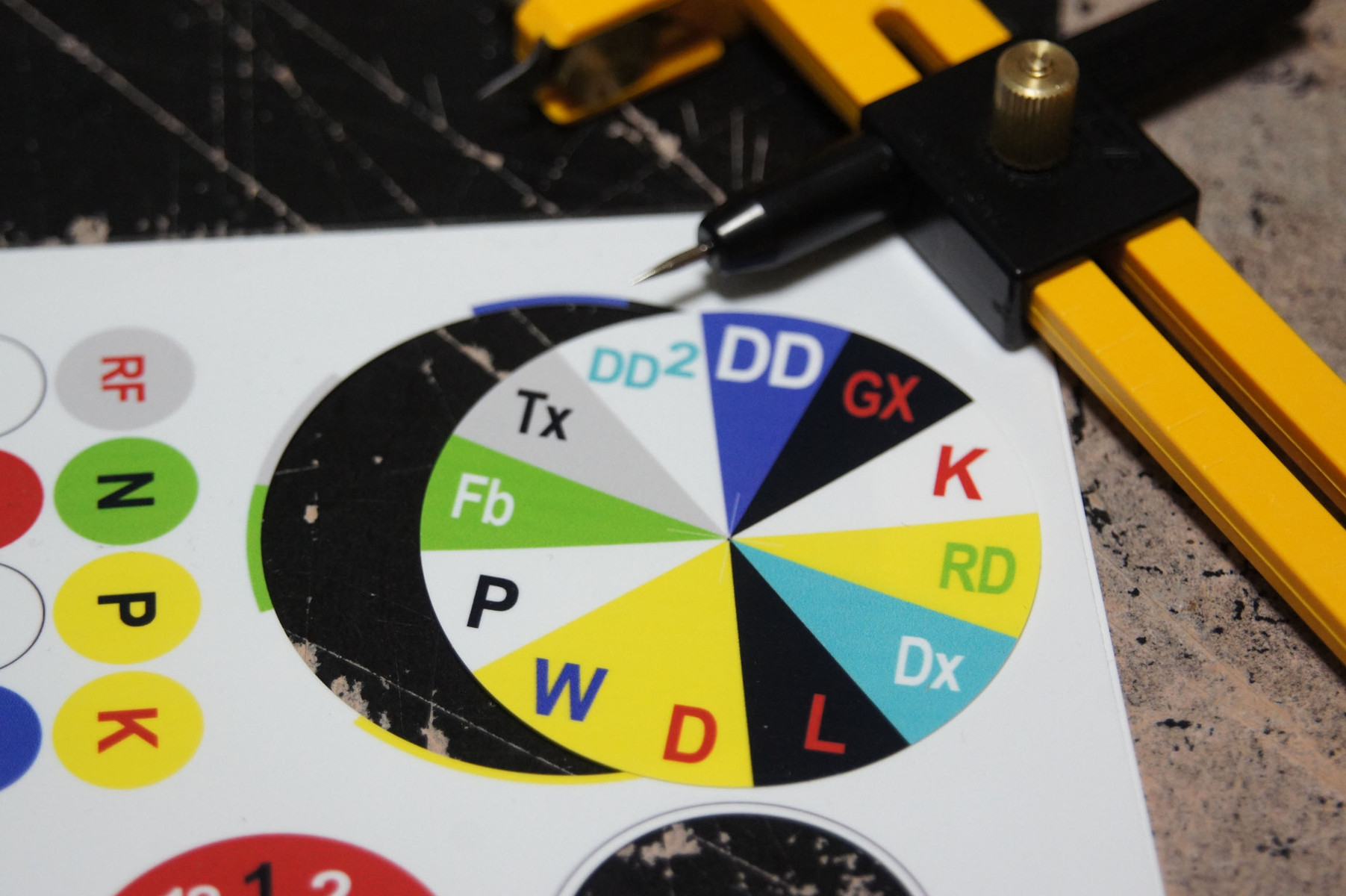

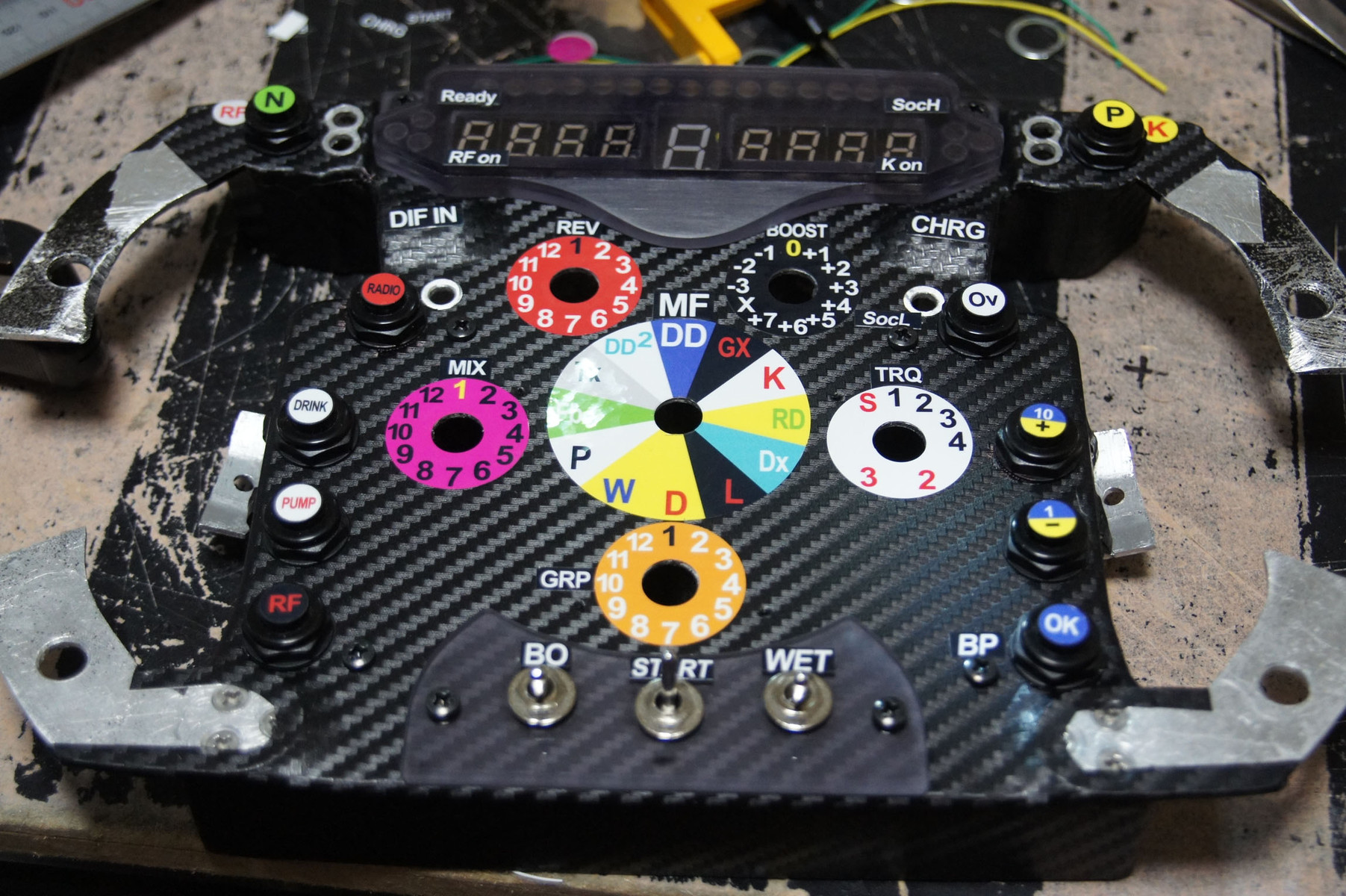

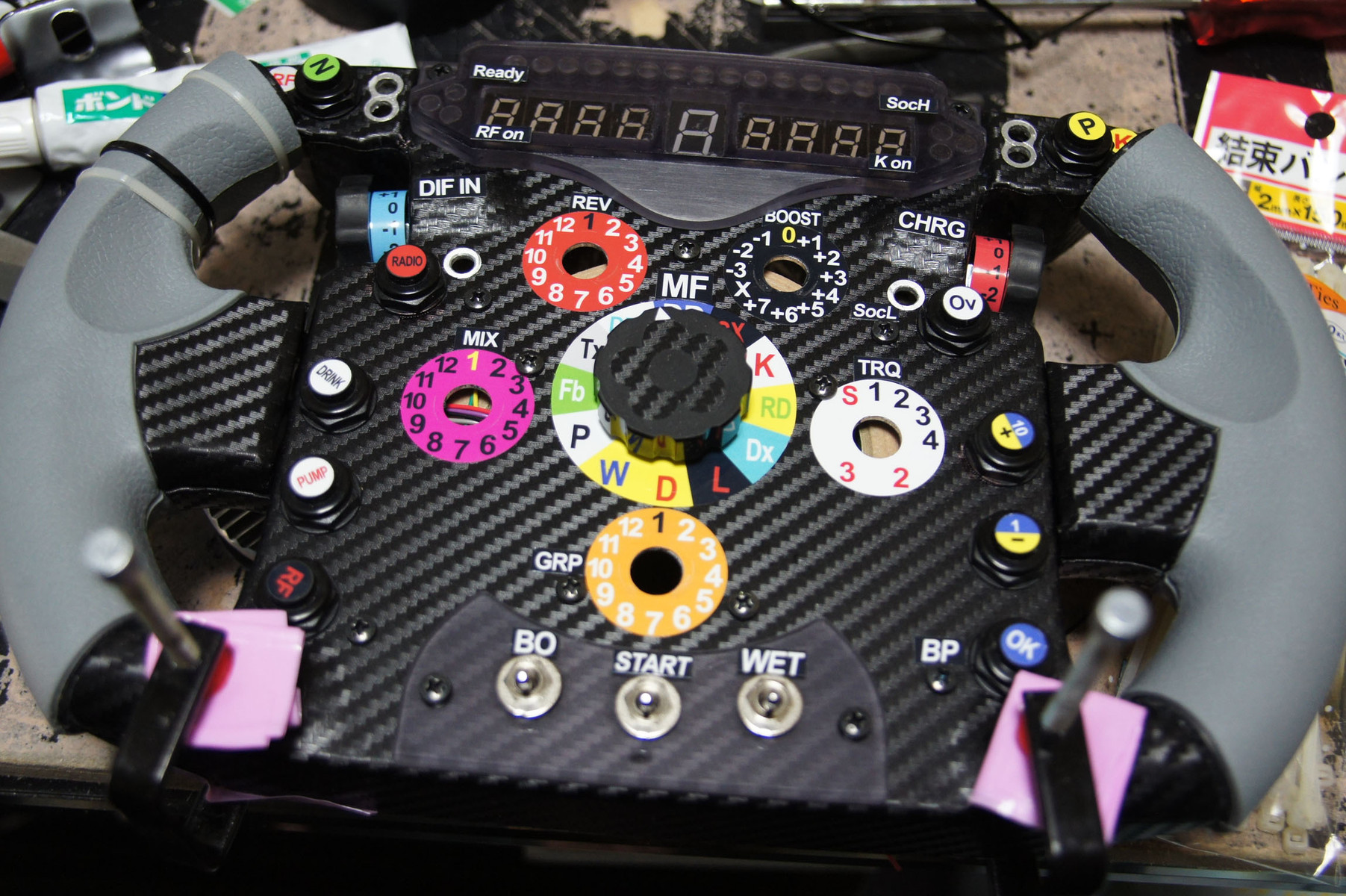

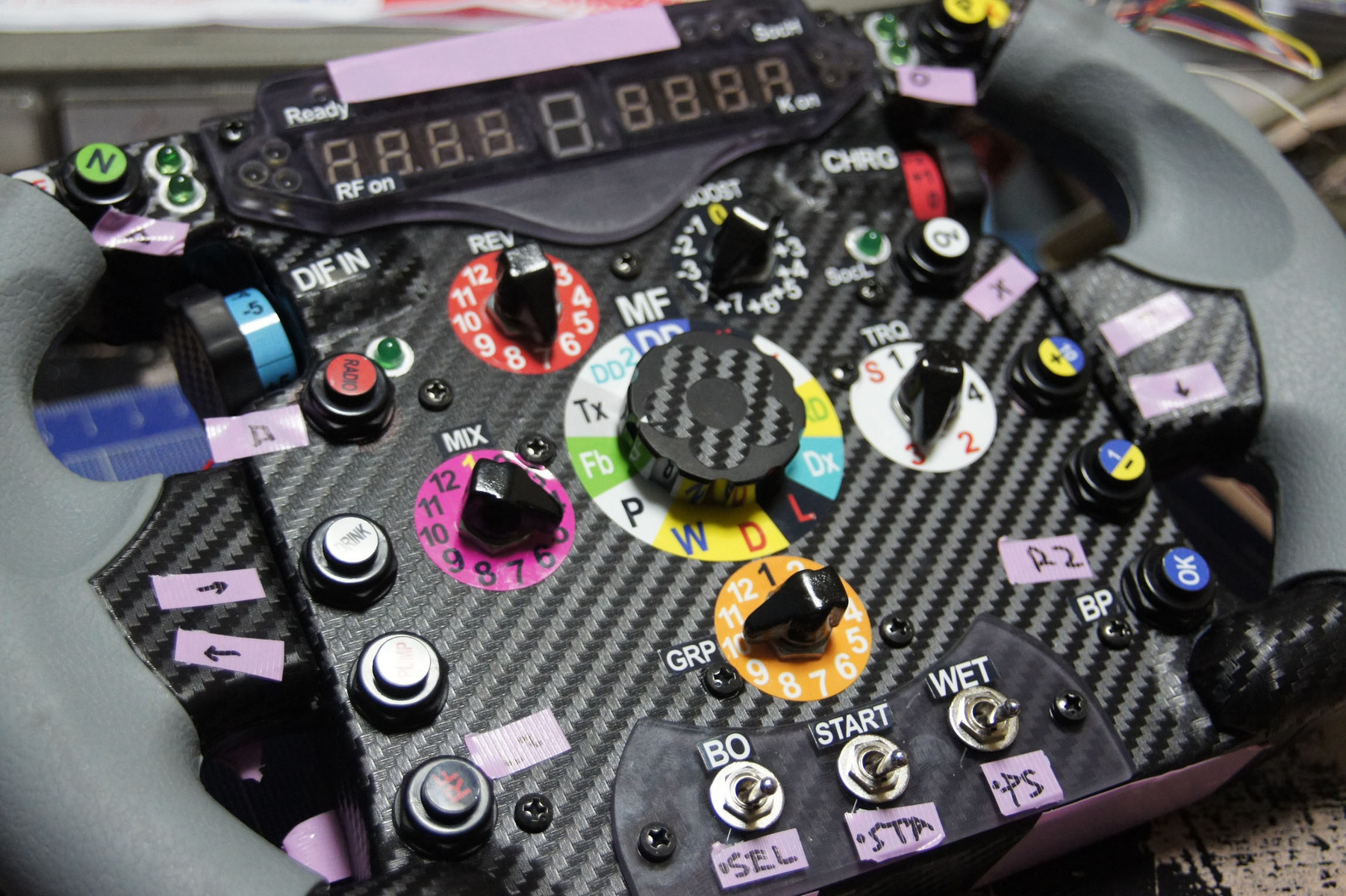

パネル上の印字は
耐水ラベルに印刷して切って貼る
一気にそれっぽさが増してくるよ
36 名前：1＠＼(^o^)／[sage] 投稿日：2015/03/14(土) 10:48:31.69 ID:jIf5Nrr/0

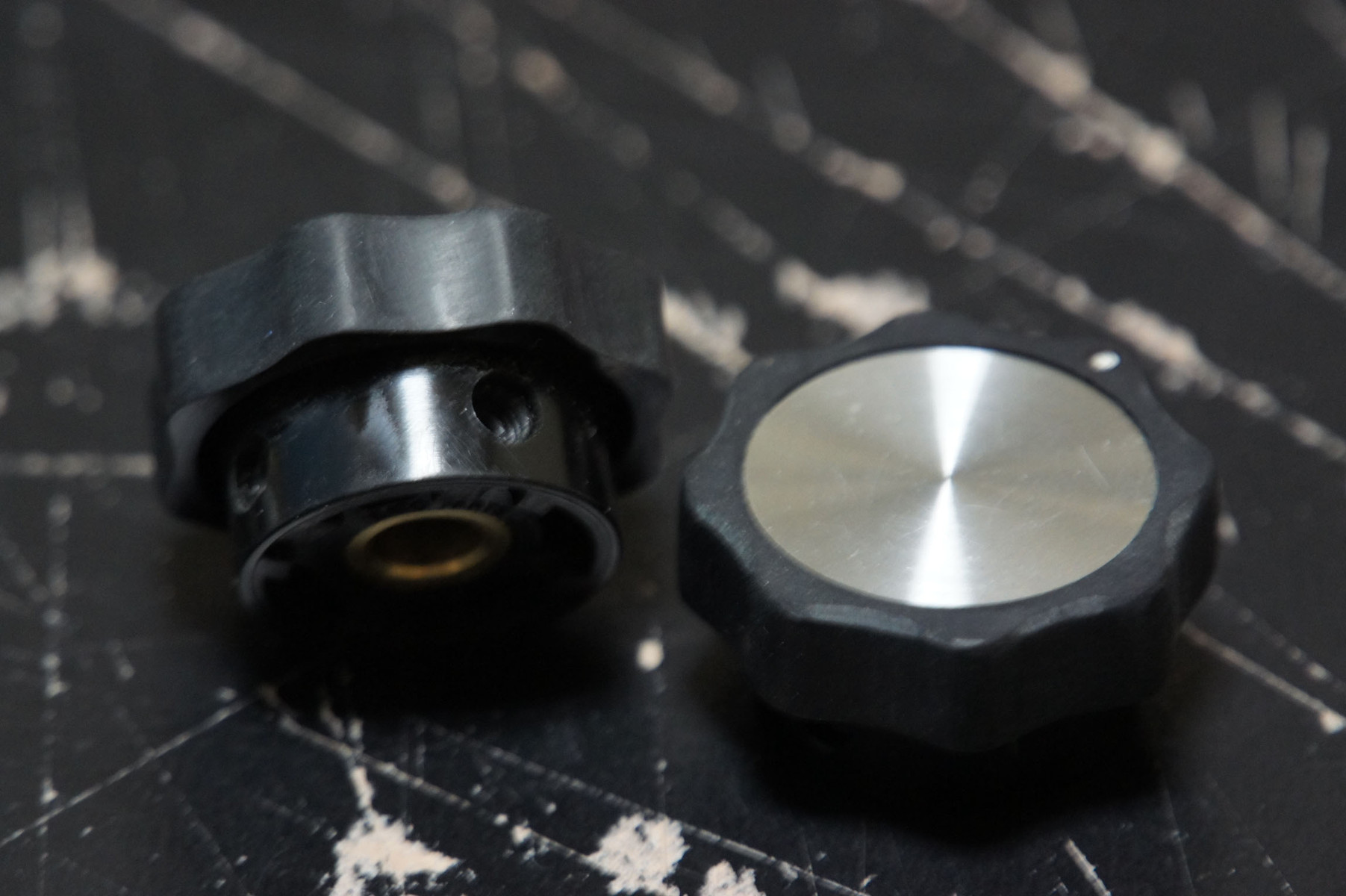

ノブは形がそれっぽいのを買ってきて
質感を少しいじったぐらいにして着けた
38 名前：1＠＼(^o^)／[sage] 投稿日：2015/03/14(土) 10:56:57.14 ID:jIf5Nrr/0

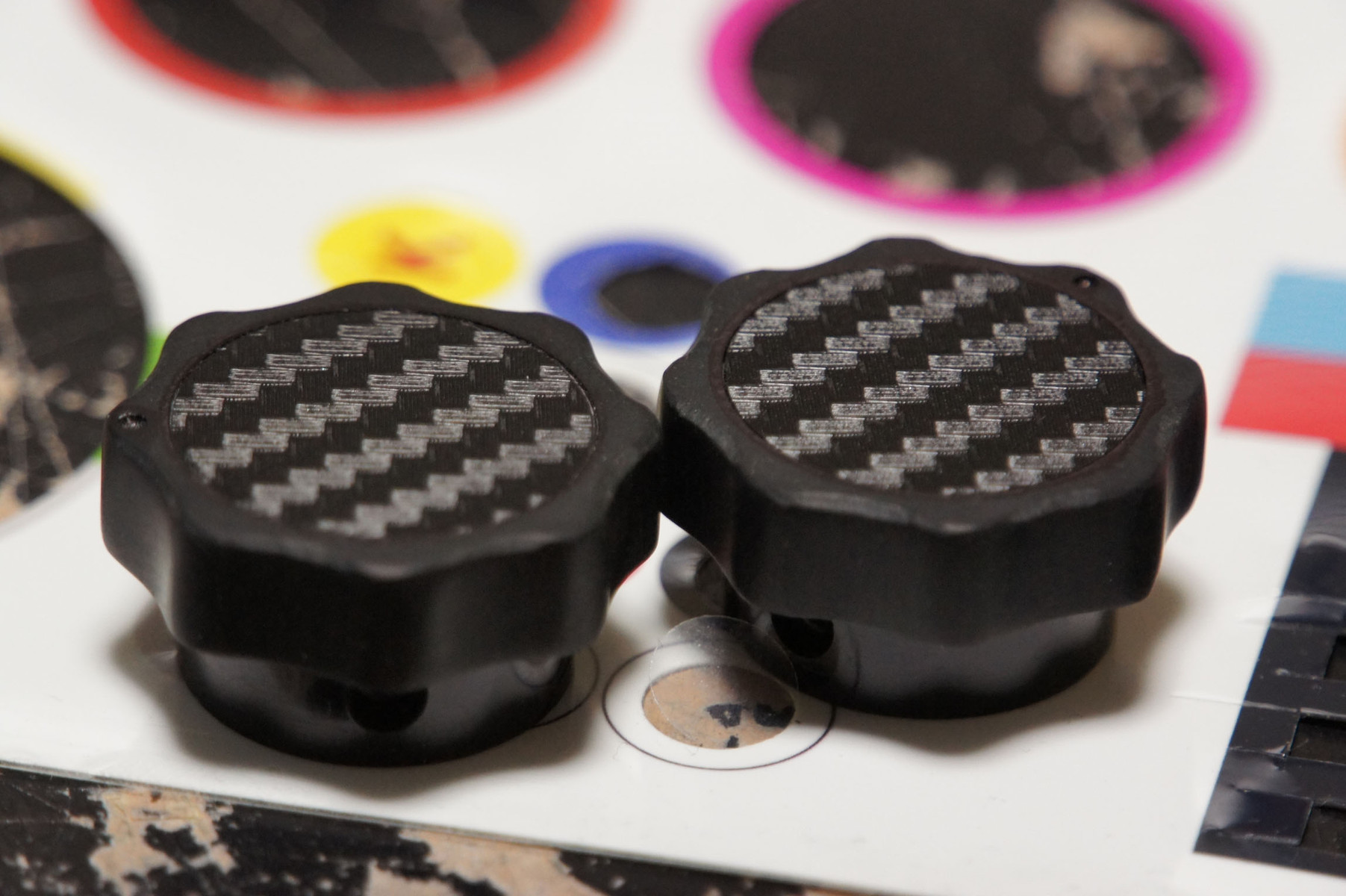

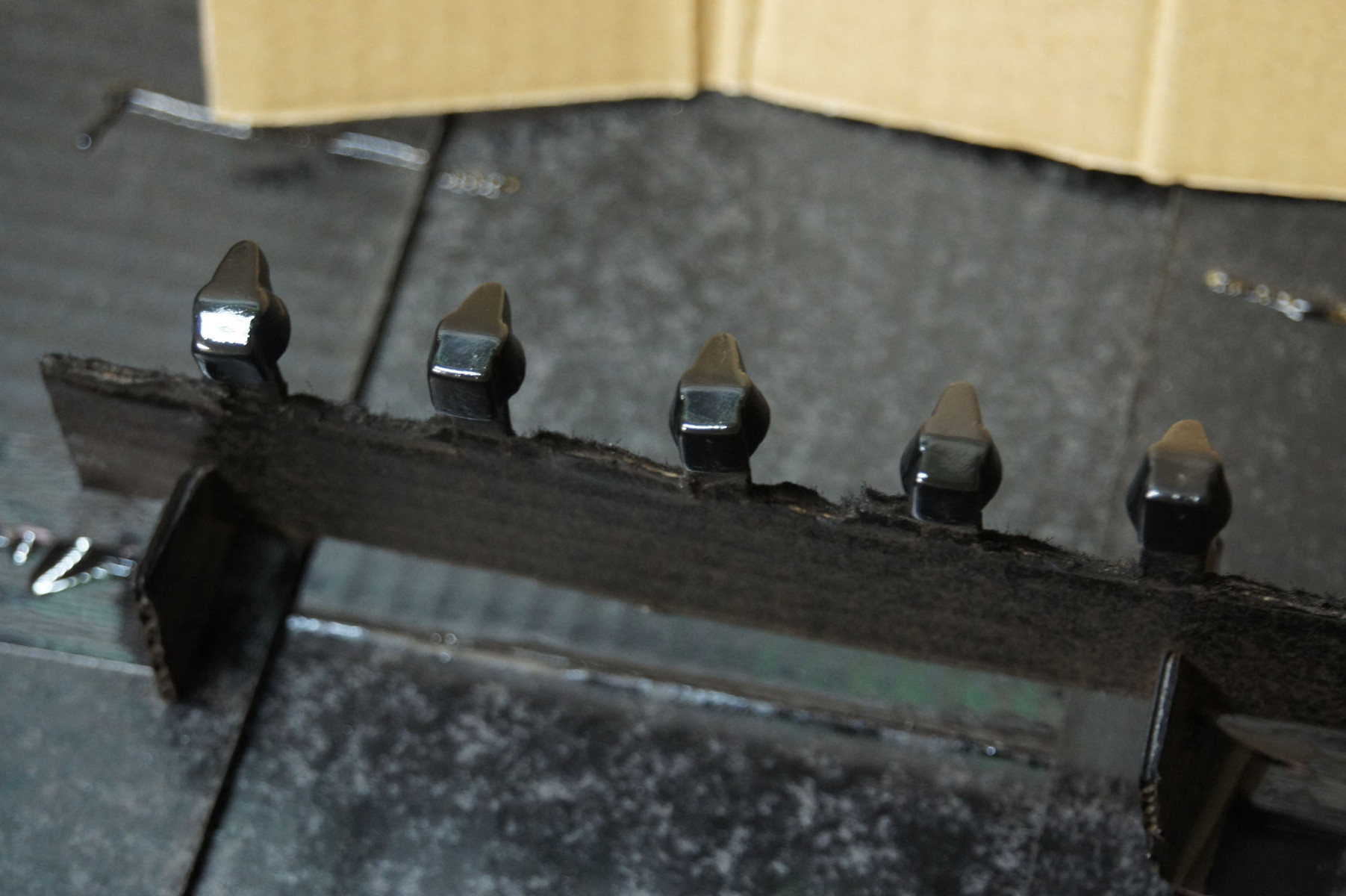

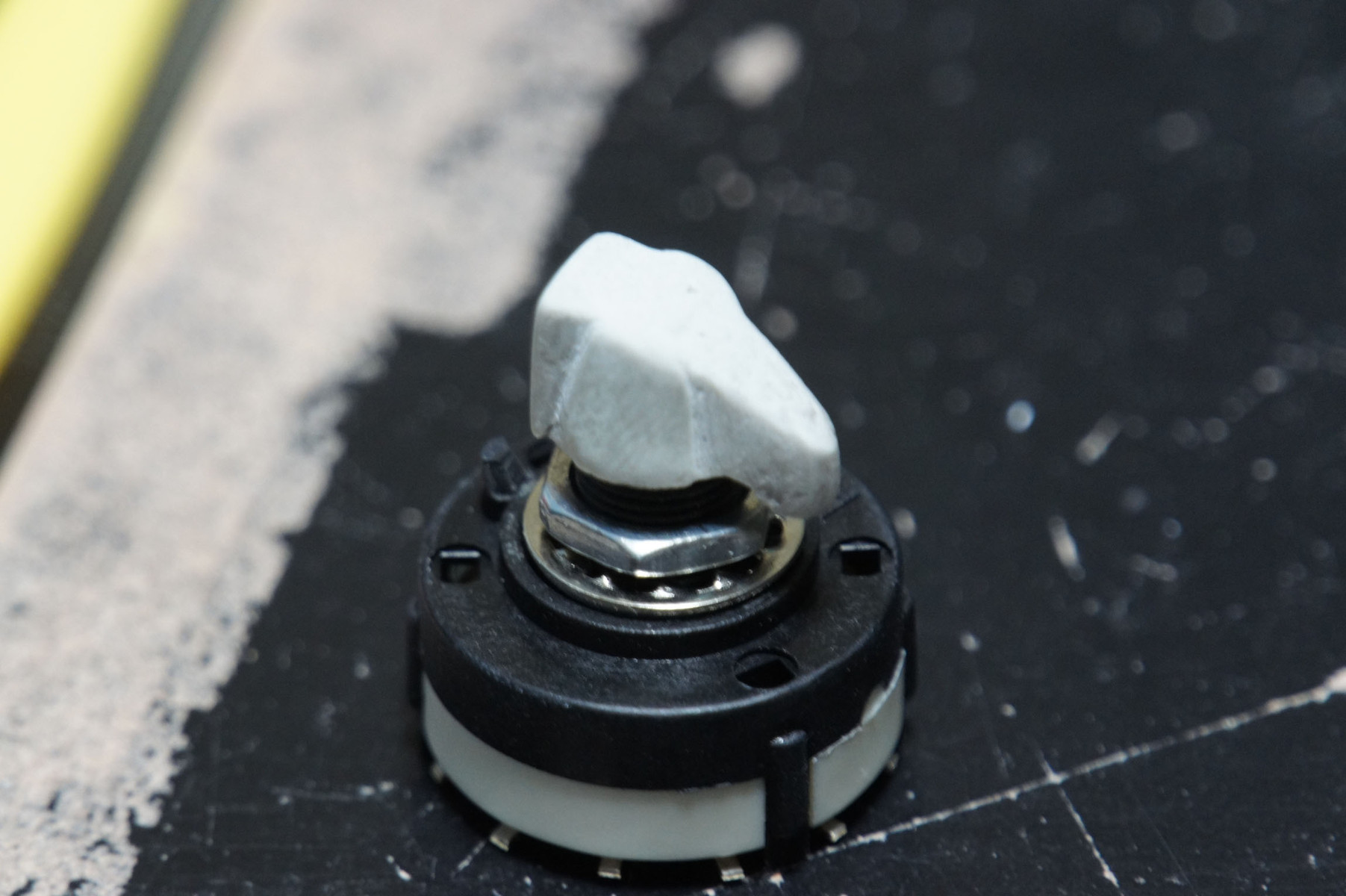

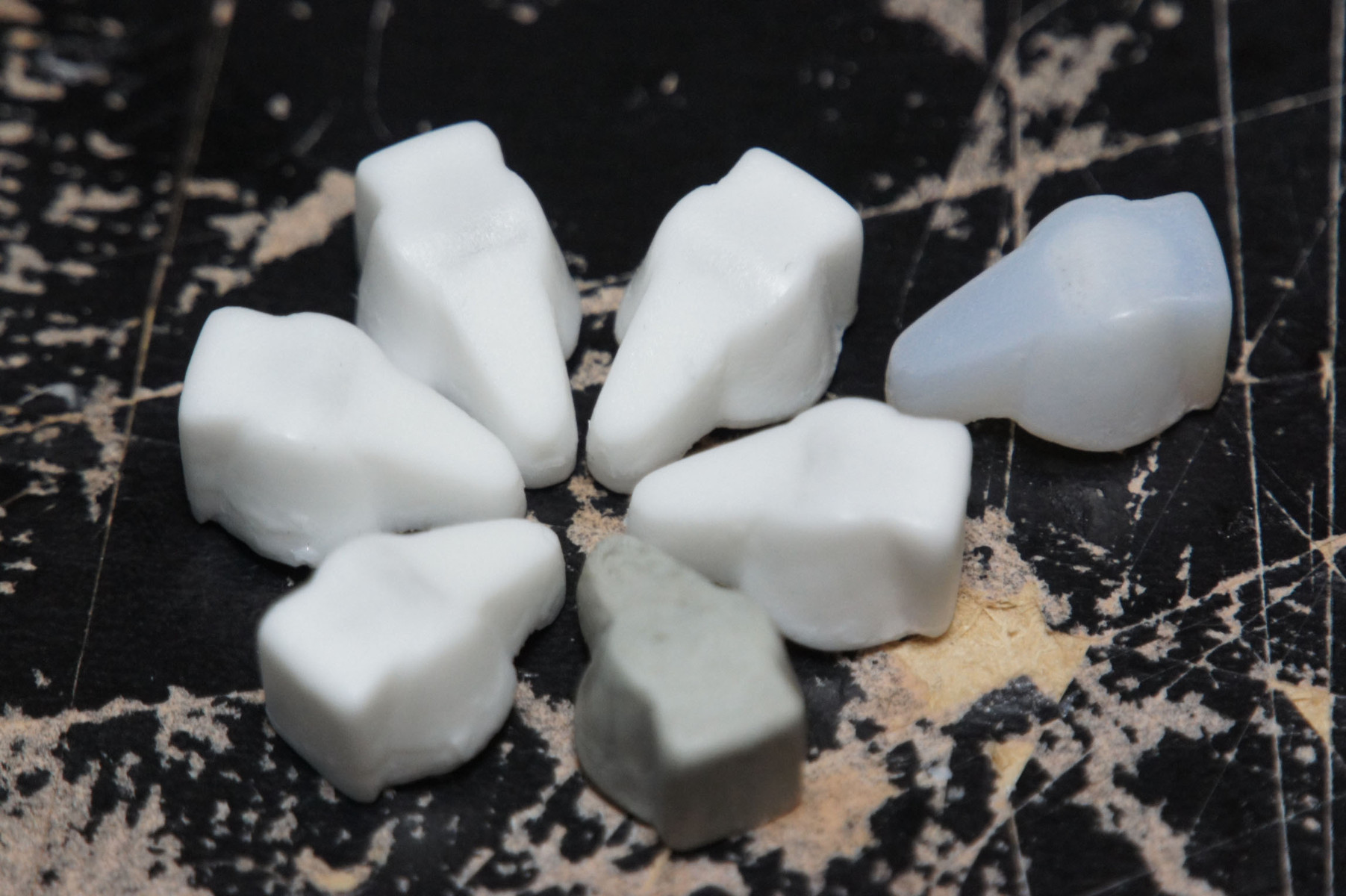

周囲に5個あるロータリースイッチのノブは
それっぽいも大きさ形のものが売ってなかったので作ることにした
まずはパテで原型

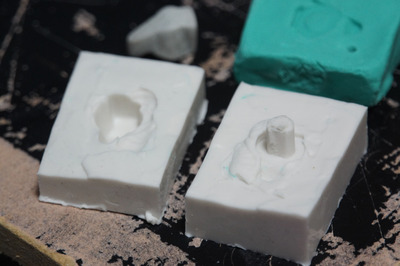

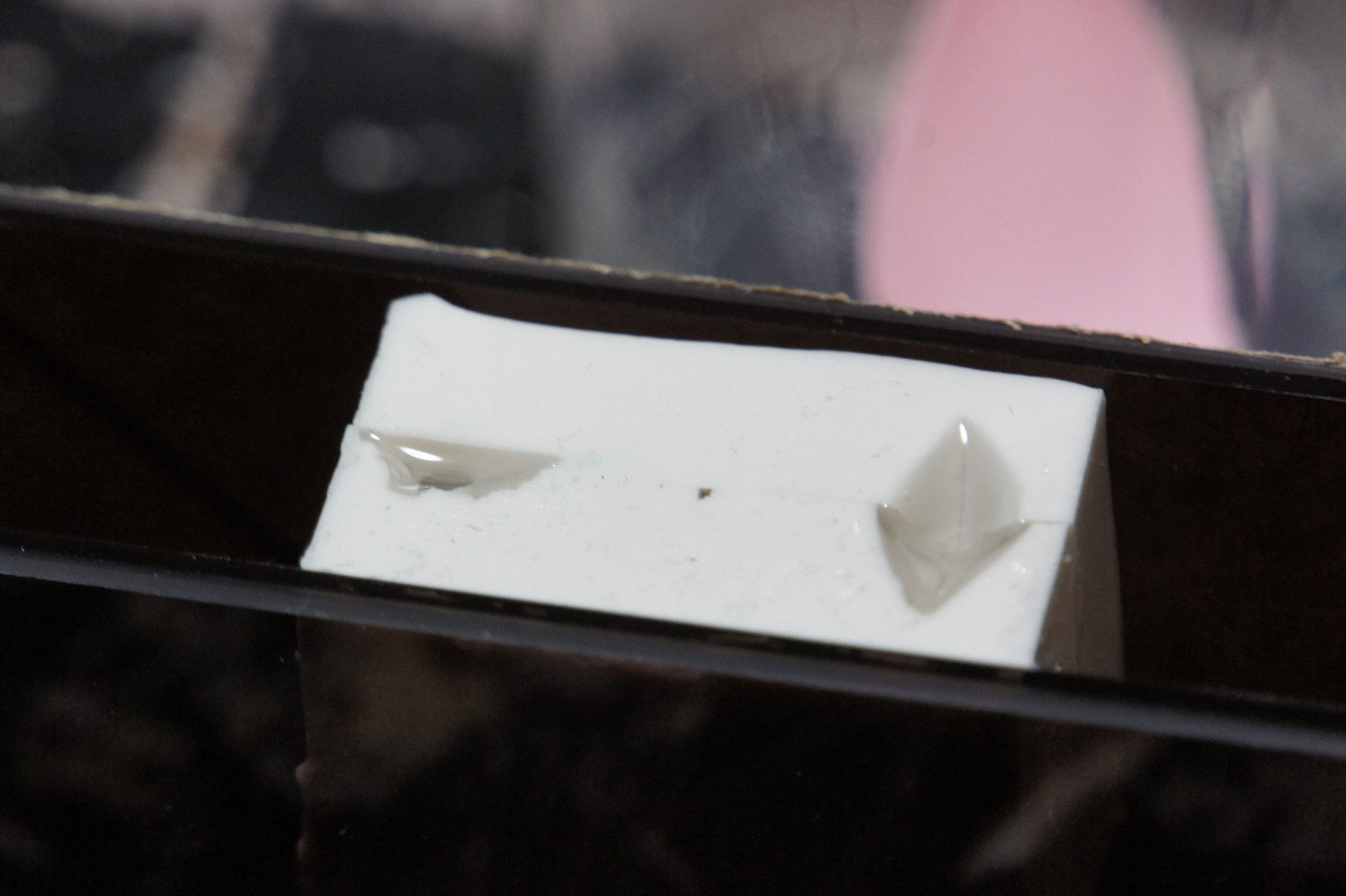

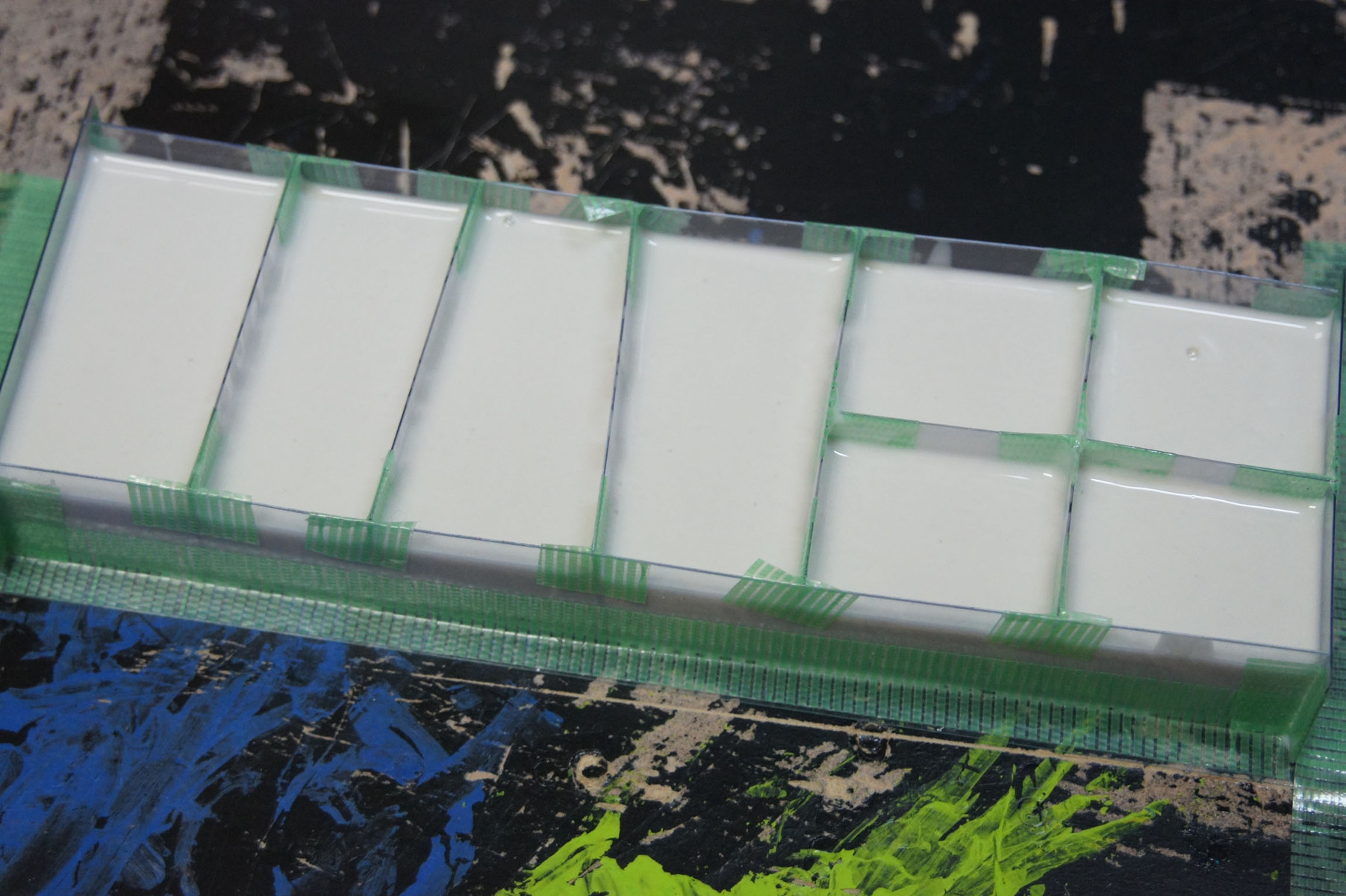

シリコンで2面の型をとる
剥がれなくて無理やり切ったｗ
レジンを流し込む
おもったよりうまくいった
成功品が5個できるまで量産
グレーっぽいやつは原型
塗装
40 名前：名も無き被検体774号+＠＼(^o^)／+[] 投稿日：2015/03/14(土) 11:00:20.31 ID:uy2rVS0l0
スイッチやトグルは増やしてるの？
もともとハンコンにあったの？
42 名前：1＠＼(^o^)／[sage] 投稿日：2015/03/14(土) 11:13:30.39 ID:jIf5Nrr/0
>>40
スイッチとトグルはお手本にしたF1のステアリングのままだよ
でもたまたまハンコンのボタンの数と同じだったから
一対一で割り当たった
ロータリースイッチはハンコンには繋がってない
41 名前：1＠＼(^o^)／[sage] 投稿日：2015/03/14(土) 11:05:30.55 ID:jIf5Nrr/0

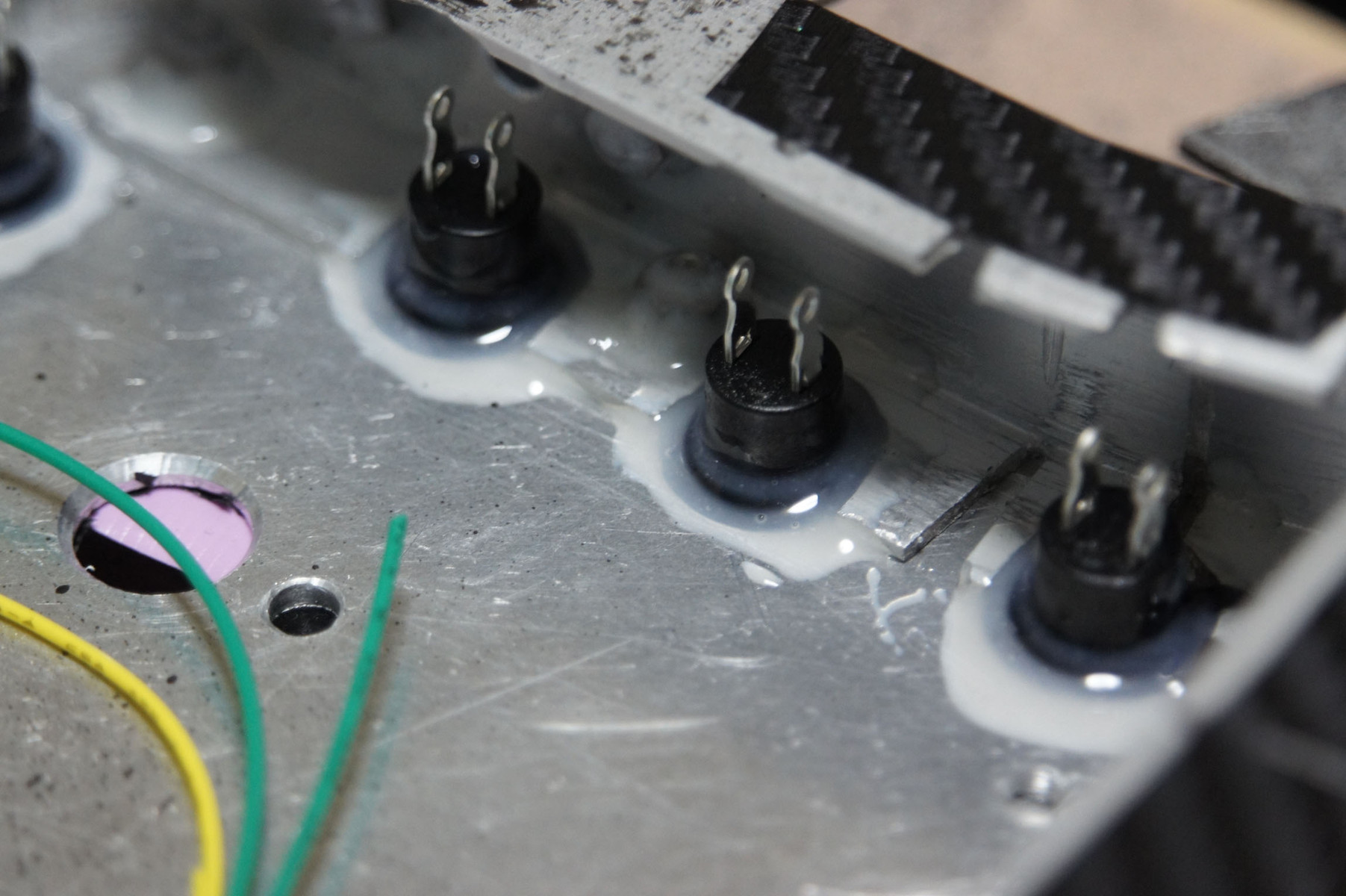

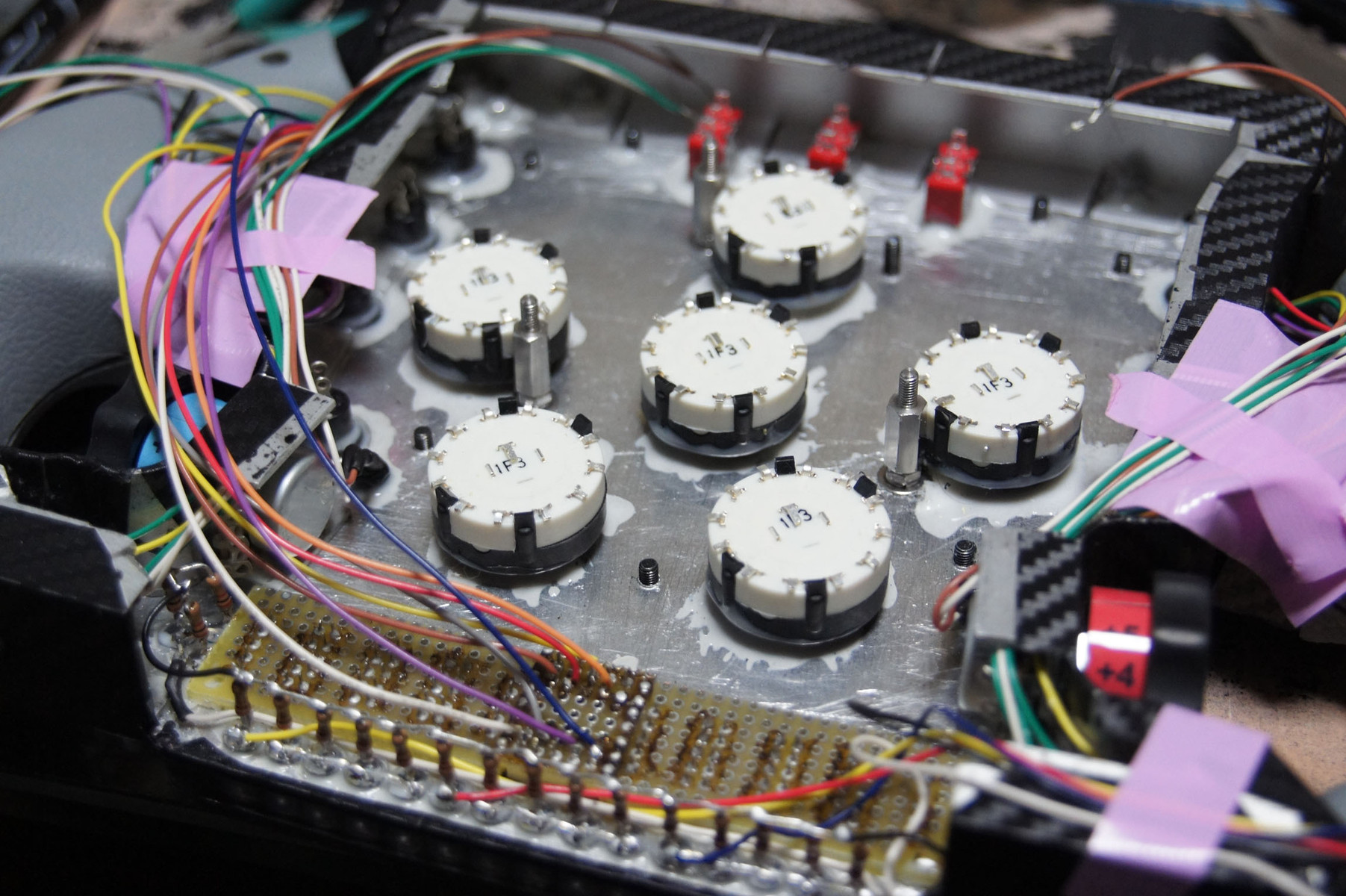

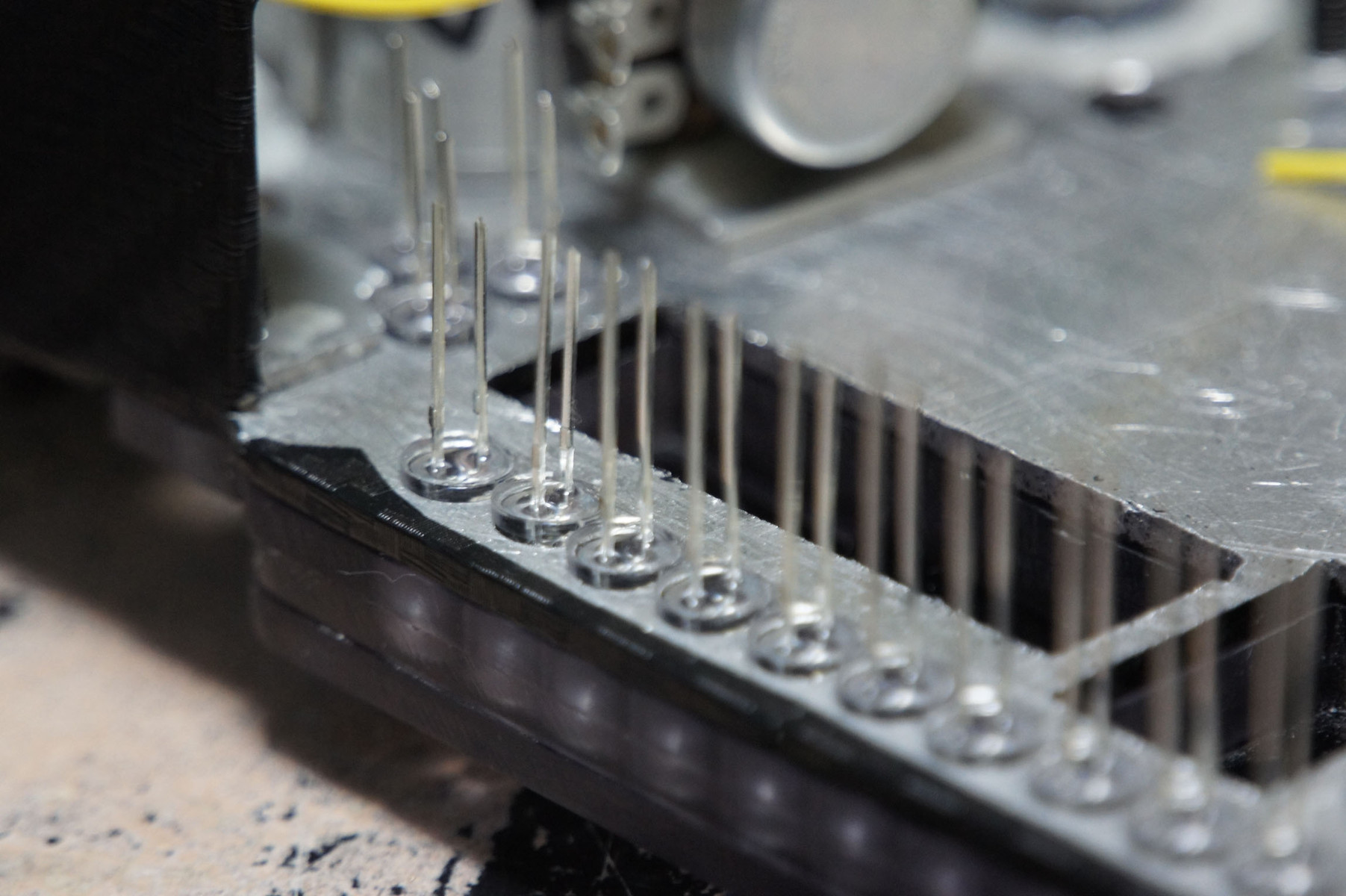

LEDをつける
穴にぐぼぐぼ差し込んで裏から接着が基本
電流制限用の抵抗をつける
ためしに点灯
一応それぞれ個別に制御できるように回路は分けてある
ちなみにレブインジケータの左側は
イエローじゃなくてグリーンが正しいことにここで気づいたorz
43 名前：名も無き被検体774号+＠＼(^o^)／+[sage] 投稿日：2015/03/14(土) 11:18:02.85 ID:0RVKmhFN0
久しぶりに良スレに出会った
ガンガレ>>1
いや、もうガンガッた後か。
44 名前：名も無き被検体774号+＠＼(^o^)／+[] 投稿日：2015/03/14(土) 11:18:20.56 ID:uy2rVS0l0
>>42
そうなんだねありがとう
ロータリースイッチは生きてるの？
質問ばっかでごめんｗ
46 名前：1＠＼(^o^)／[sage] 投稿日：2015/03/14(土) 11:24:08.39 ID:jIf5Nrr/0
>>43
ありがとうガンガッタよｗｗｗ
よかったら最後まで見てって
>>44
いいよ人少なそうだしどんどん質問してって
ロータリースイッチはLEDの表示操作のために一部だけ使ってるよ
ハンコンとは何も関係ない機能ね
45 名前：1＠＼(^o^)／[sage] 投稿日：2015/03/14(土) 11:19:12.20 ID:jIf5Nrr/0

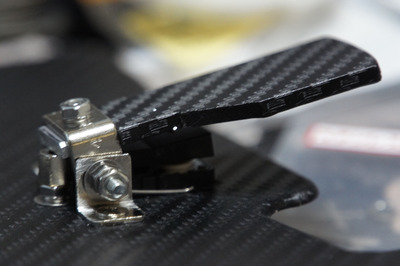

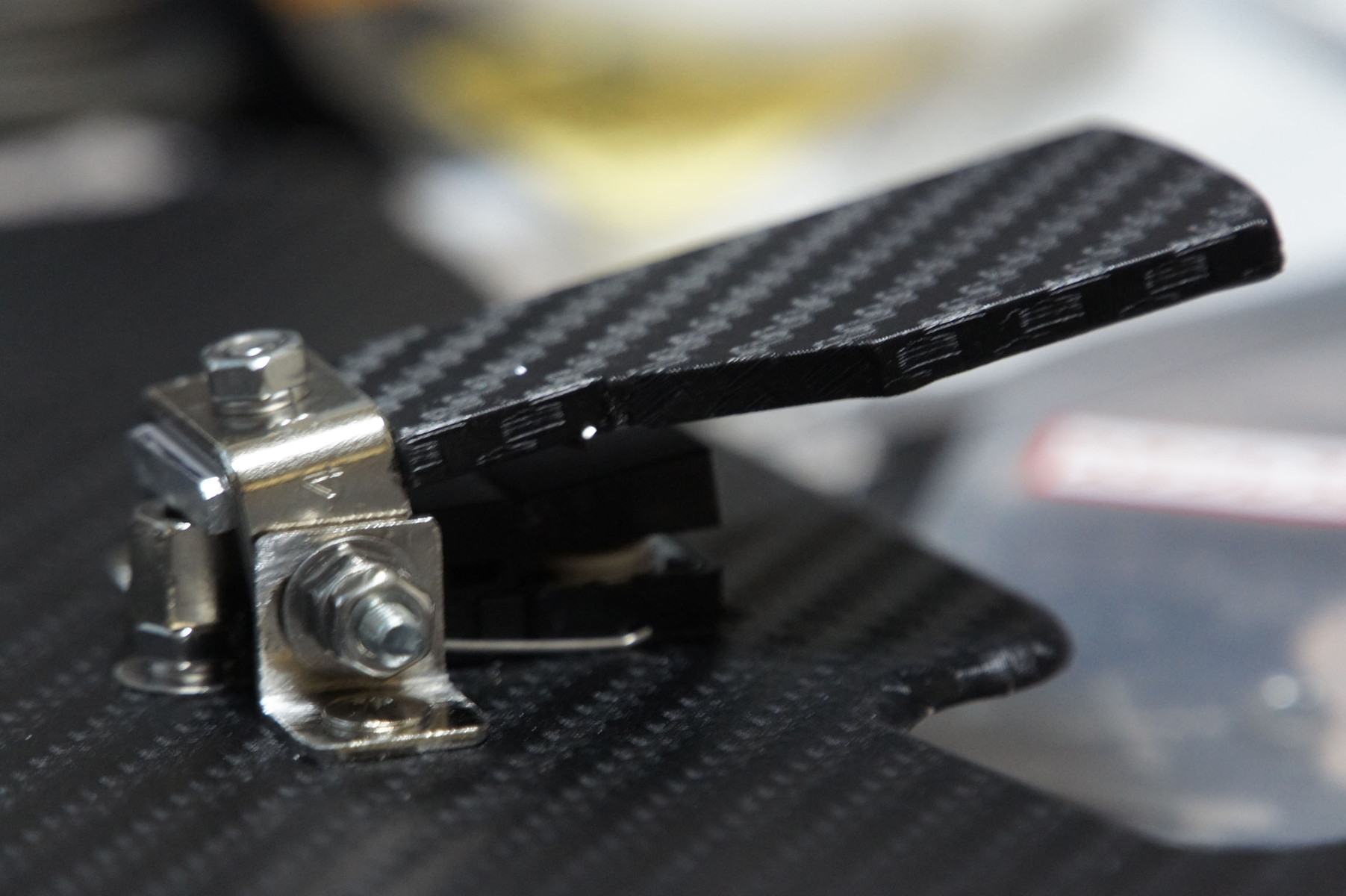

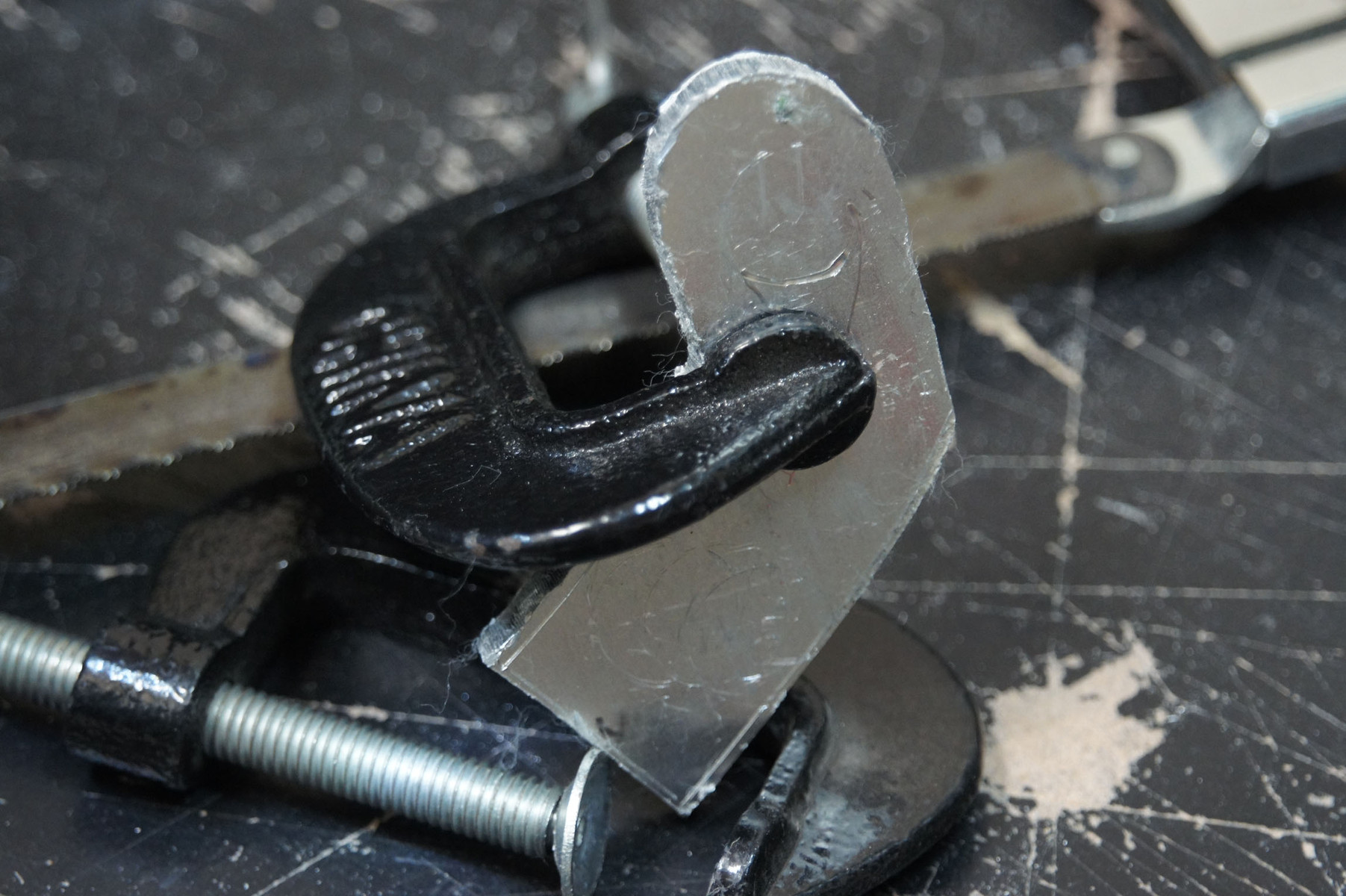

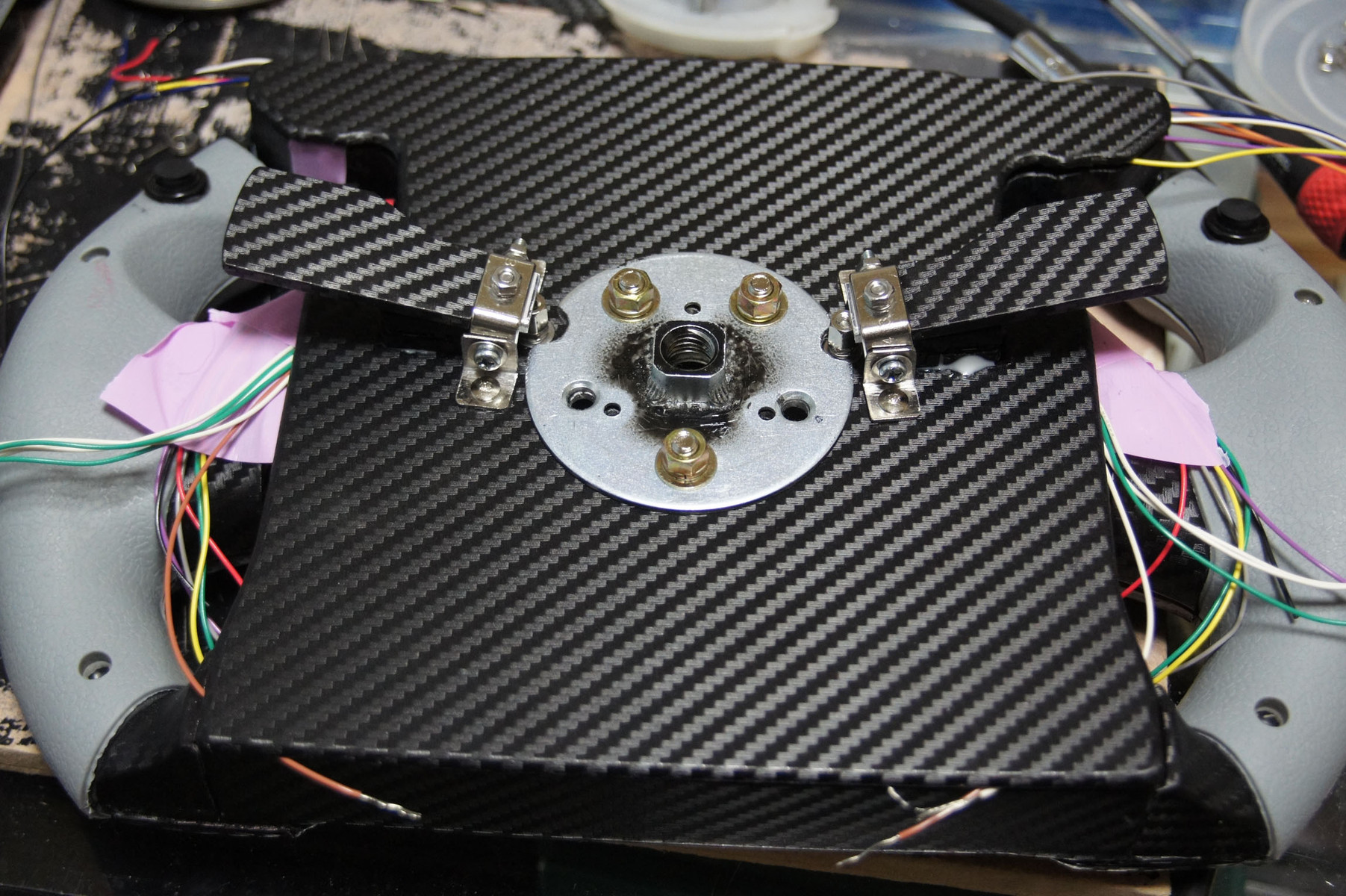

ペダルの小さい版をつくる感じでアルミを削って
パドルシフターをつくる
パドルの裏にスイッチを仕込む
こんなかんじ
47 名前：名も無き被検体774号+＠＼(^o^)／+[sage] 投稿日：2015/03/14(土) 11:24:40.86 ID:kNp7iGe+0
すごいな
そういやフェラーリがそういうの出してなかった？
48 名前：名も無き被検体774号+＠＼(^o^)／+[] 投稿日：2015/03/14(土) 11:26:40.54 ID:uy2rVS0l0
こんだけ自作できたら楽しいだろうなぁうらやましい
49 名前：名も無き被検体774号+＠＼(^o^)／+[sage] 投稿日：2015/03/14(土) 11:27:27.04 ID:kNp7iGe+0
ってか画像出てたな
最初の画像だけでも凄いのに製作過程見ていったらより感動した
50 名前：1＠＼(^o^)／[sage] 投稿日：2015/03/14(土) 11:32:13.18 ID:jIf5Nrr/0

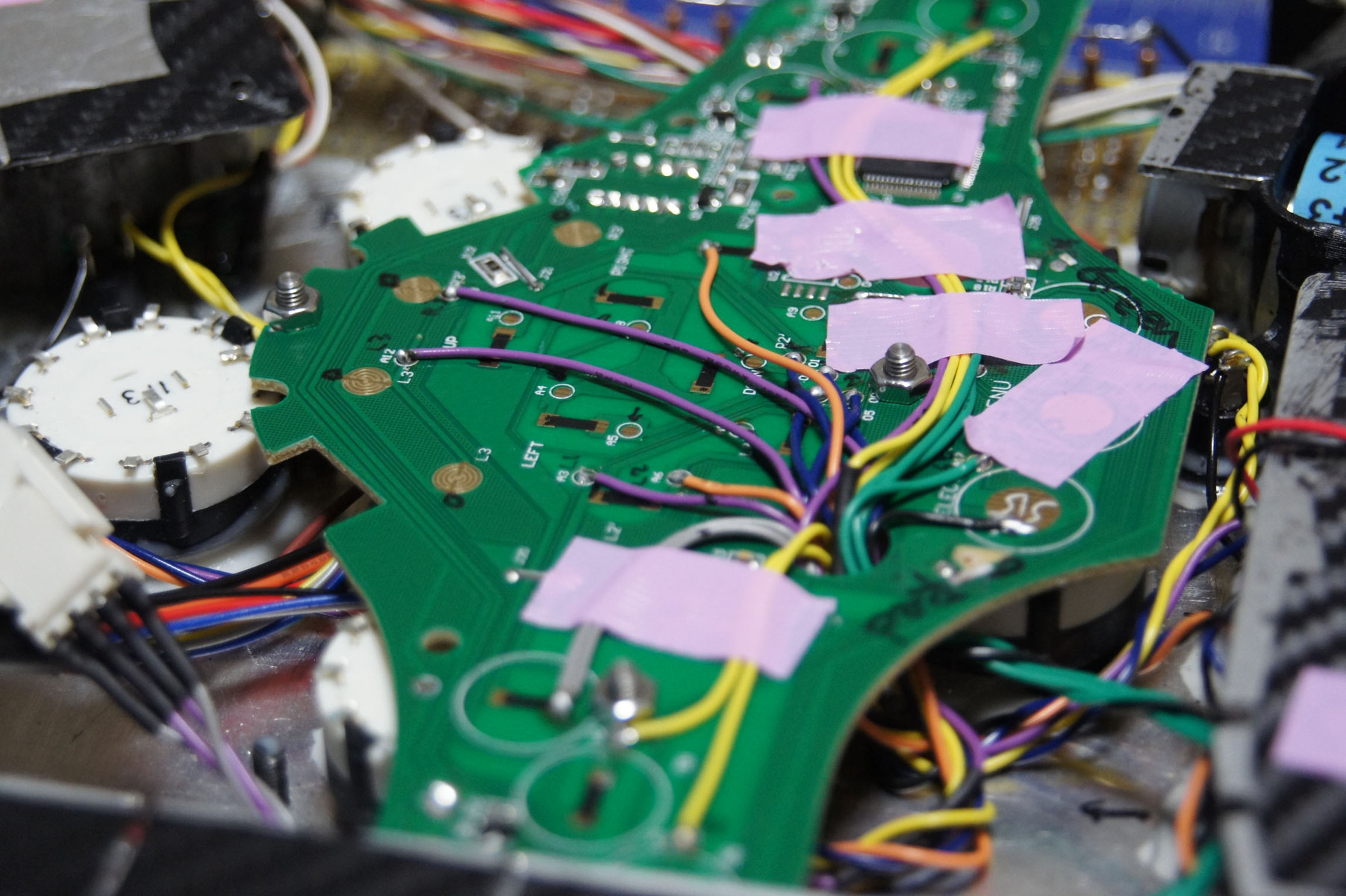

スイッチに線をつなぐ

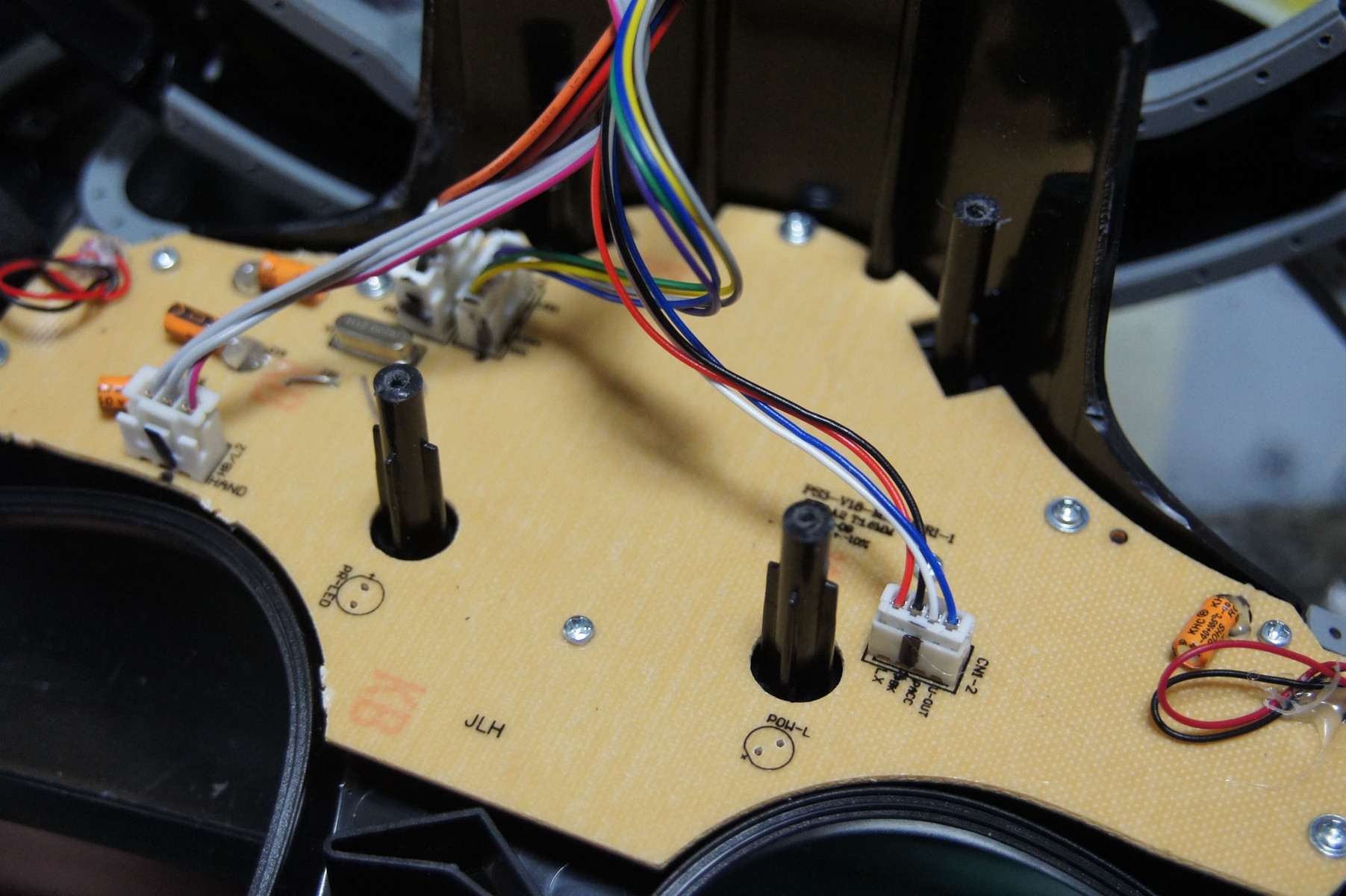

材料のハンコンから基板を取り出してきて
各スイッチを基板にあるボタンの回路につなぐ
割り当てが覚えられないので
とりあえずテープに書いて貼っておくｗ
51 名前：1＠＼(^o^)／[sage] 投稿日：2015/03/14(土) 11:38:50.00 ID:jIf5Nrr/0

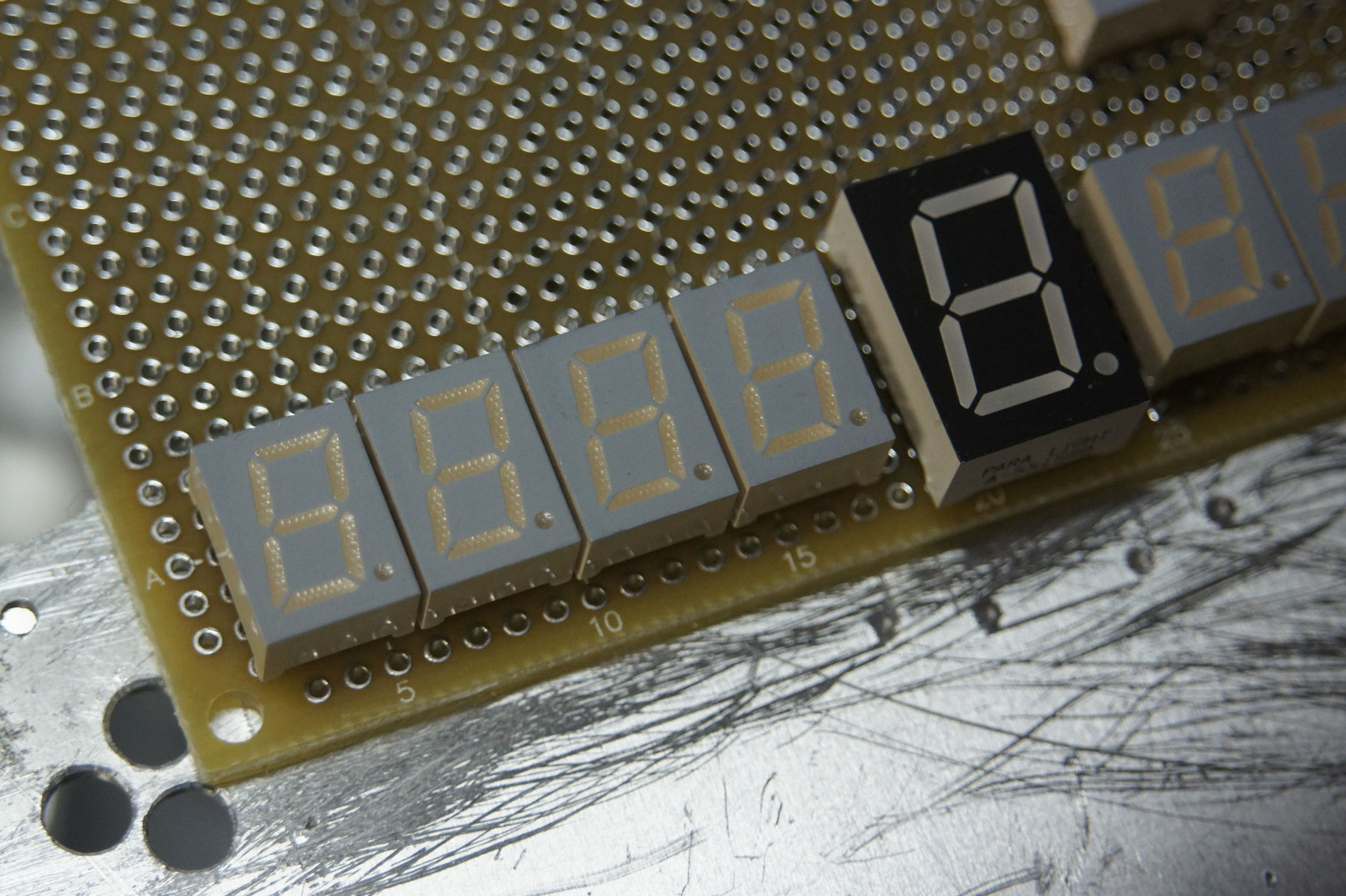

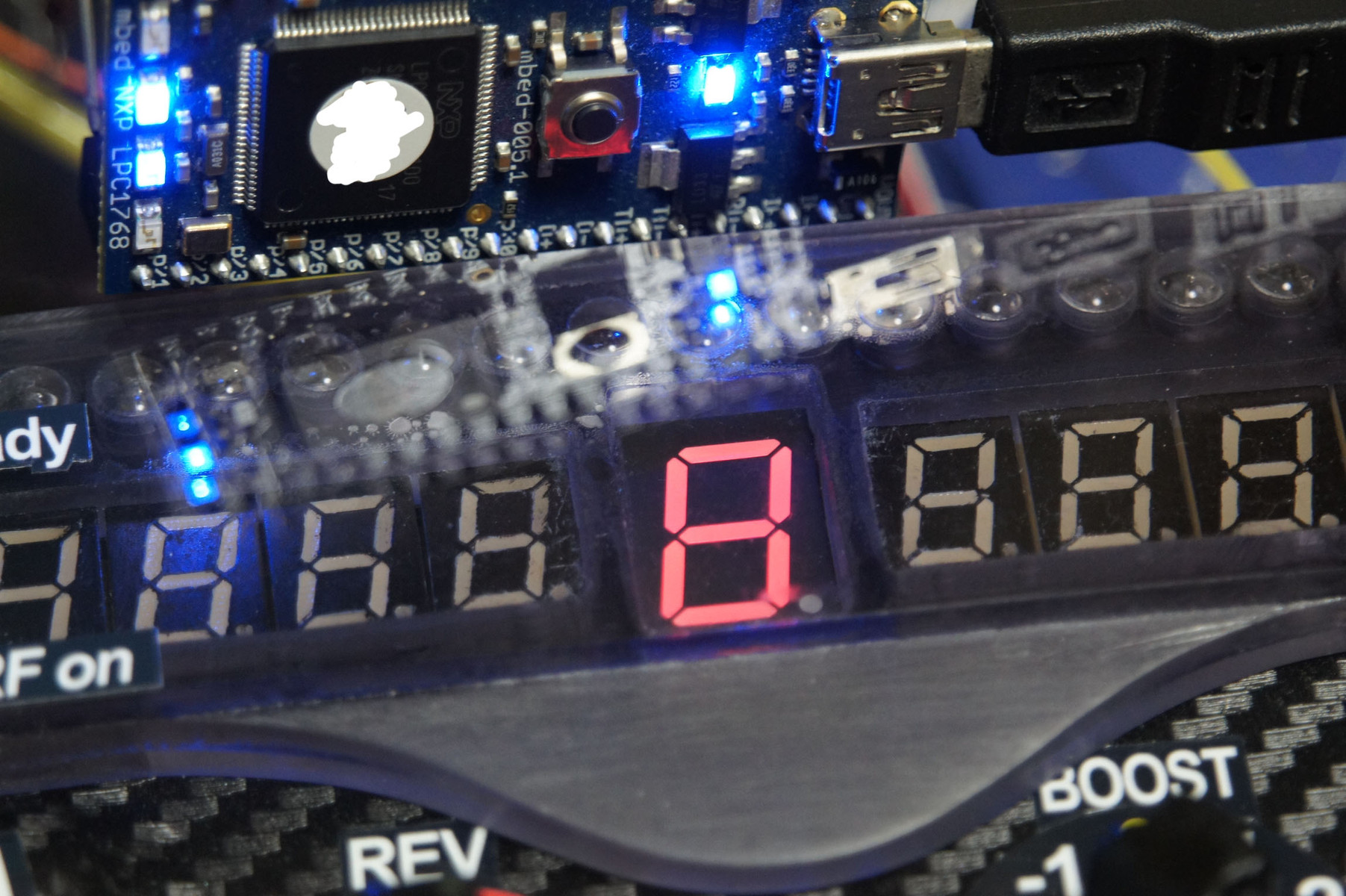

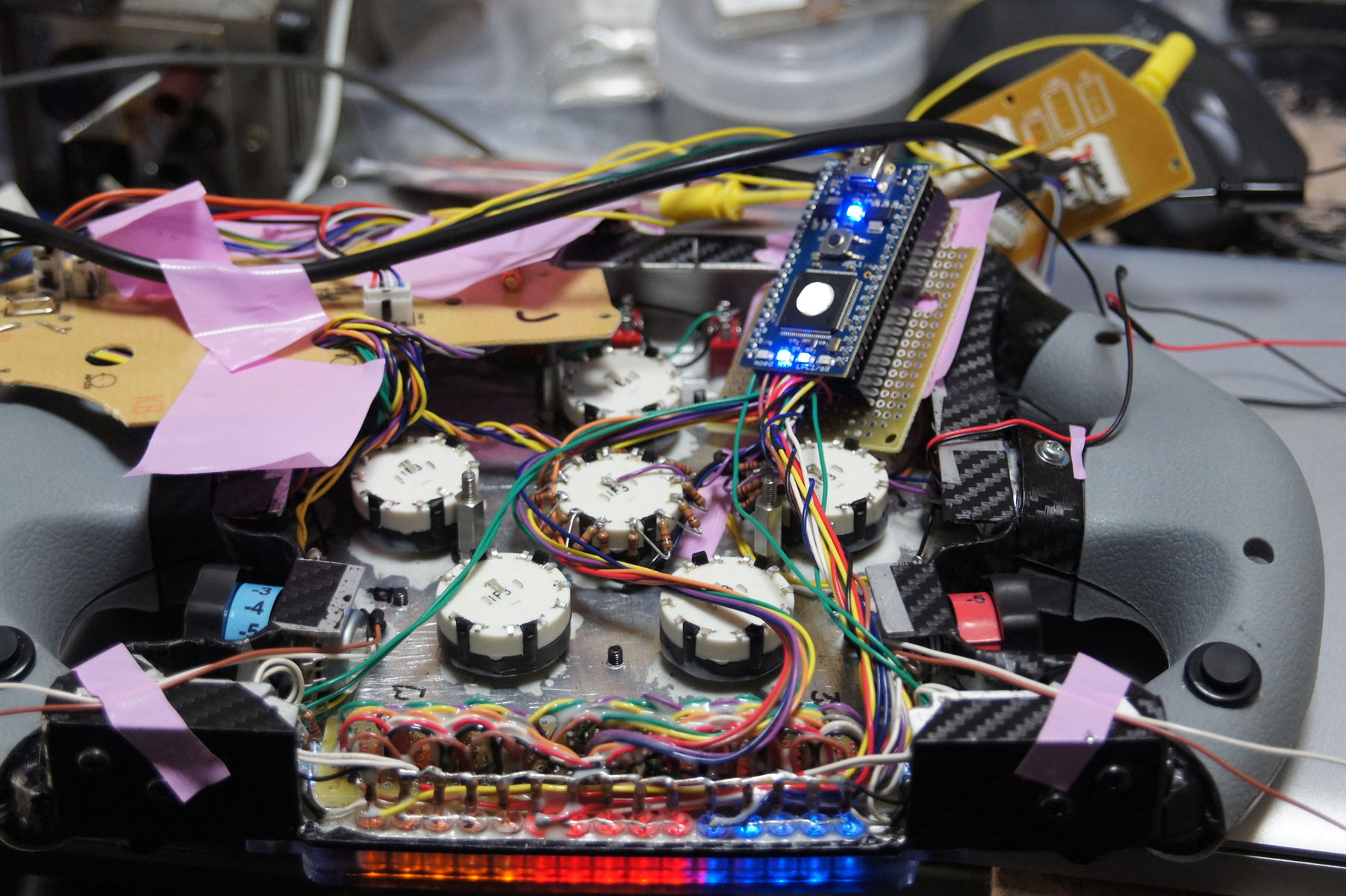

LEDを光らせます
ちなみにマイコンで制御するよ
7セグLEDの配線がカオスすぎて泣いた
ためしにひとつ光らせる
上に写ってる基板がマイコンボード
mbedというのが手元にあったので捧げることにした
52 名前：1＠＼(^o^)／[sage] 投稿日：2015/03/14(土) 11:45:59.29 ID:jIf5Nrr/0
ロータリースイッチでLEDの表示を切り替えられるようなUIを作る
ほんとはゲーム内の表示がリアルタイムに反映されたら泣いて喜ぶ
しかしPS3でそういうデータの通信はないので
せめて手動ですきな表示にできるようにする
マイコンのAD入力でポジションを検出するため
ロータリースイッチに抵抗をつける
そしてソフトも作る
一旦LED表示の機能ができるとデバッグが捗るね

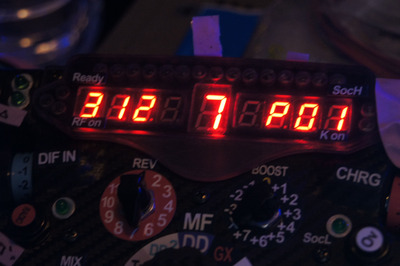

ロータリースイッチを操作して
すきな表示を出せるようになった
レブインジケータとかフラグとか
その他のLEDも操作可能
53 名前：1＠＼(^o^)／[sage] 投稿日：2015/03/14(土) 11:50:51.27 ID:jIf5Nrr/0

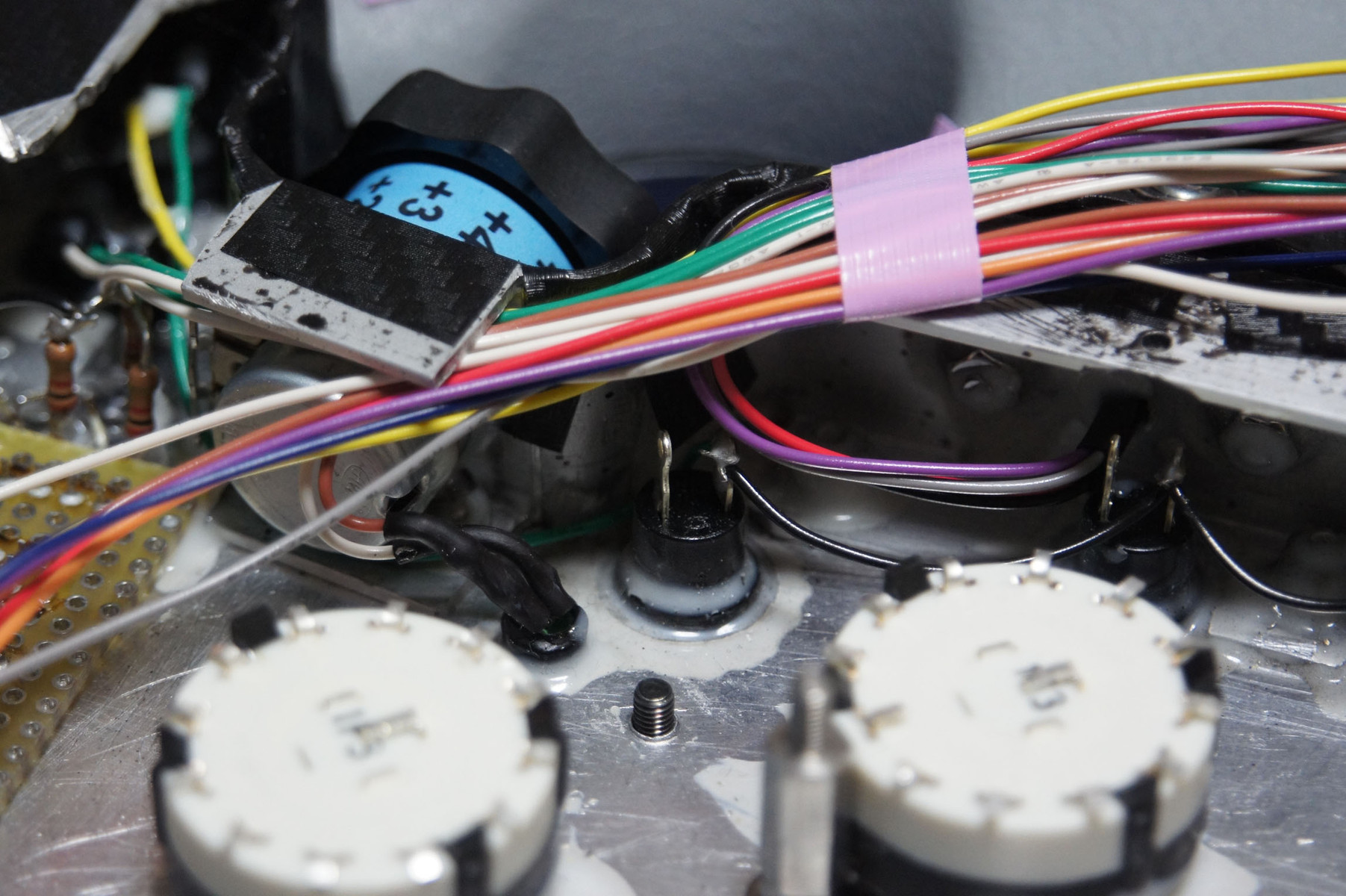

中身は結構すごいことになった
このまま封入
ちゃんと収まったのが奇跡的
55 名前：1＠＼(^o^)／[sage] 投稿日：2015/03/14(土) 11:52:14.24 ID:jIf5Nrr/0
ちょっと休憩
57 名前：1＠＼(^o^)／[sage] 投稿日：2015/03/14(土) 12:20:28.66 ID:jIf5Nrr/0
すまん
ちょっとサーモンが必要なので買い物いってくる
続きとレスは待っててくれさい
56 名前：名も無き被検体774号+＠＼(^o^)／+[sage] 投稿日：2015/03/14(土) 11:53:47.57 ID:kNp7iGe+0
凄いなぁ
費用はどれくらいかかった？
58 名前：名も無き被検体774号+＠＼(^o^)／+[sage] 投稿日：2015/03/14(土) 12:25:20.15 ID:DCpe3Pdf0
これはスゴいｗｗｗ
59 名前：名も無き被検体774号+＠＼(^o^)／+[sage] 投稿日：2015/03/14(土) 12:25:24.68 ID:a/BfWgkO0
凄いなぁ感心したです
60 名前：名も無き被検体774号+＠＼(^o^)／+[sage] 投稿日：2015/03/14(土) 12:27:50.94 ID:zIUZDHyF0
その才と実行力があればユーチューバーになれるぞ
とりあえず動画うｐ
61 名前：名も無き被検体774号+＠＼(^o^)／+[sage] 投稿日：2015/03/14(土) 12:37:59.70 ID:qSG9E1eT0
これでタイムは速くなったのかね？
62 名前：名も無き被検体774号+＠＼(^o^)／+[] 投稿日：2015/03/14(土) 12:41:03.78 ID:uy2rVS0l0
サーモンをステアリングのどこに…！？
63 名前：名も無き被検体774号+＠＼(^o^)／+[sage] 投稿日：2015/03/14(土) 13:19:21.44 ID:qztf5m/h0
この>>1がサーモン買いに行くとか言うと急にサーモンがものすごくお洒落に感じる
買いに行こ
64 名前：1＠＼(^o^)／[sage] 投稿日：2015/03/14(土) 13:54:34.08 ID:jIf5Nrr/0
ただいま
お買得のサーモン買えたよ
>>54
仕事の後夜な夜な寝るまで作業して
3週間ぐらいかかったよ
>>56
ぜんぶで25000円ぐらい
バケットシートは手持ちのもの使ったからそれ以外で
>>58
>>59
ありがとう
>>60
やだよ恥ずかしいｗ
>>61
そこそこ縮んだよ
GT5のニュル北で10秒ぐらい
>>62
俺の燃料だよ
>>63
いってらっしゃいｗ
65 名前：1＠＼(^o^)／[sage] 投稿日：2015/03/14(土) 14:01:32.55 ID:jIf5Nrr/0

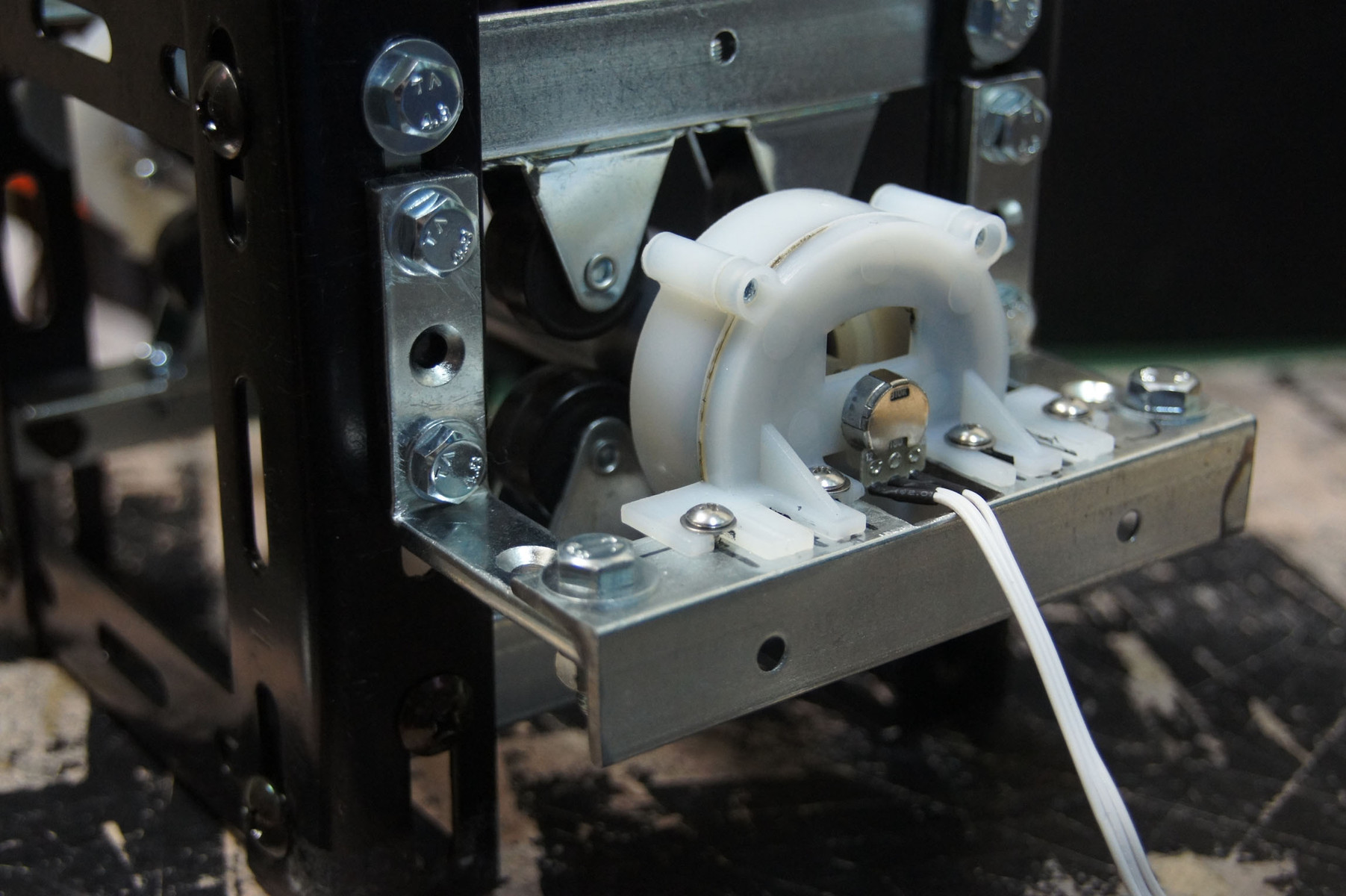

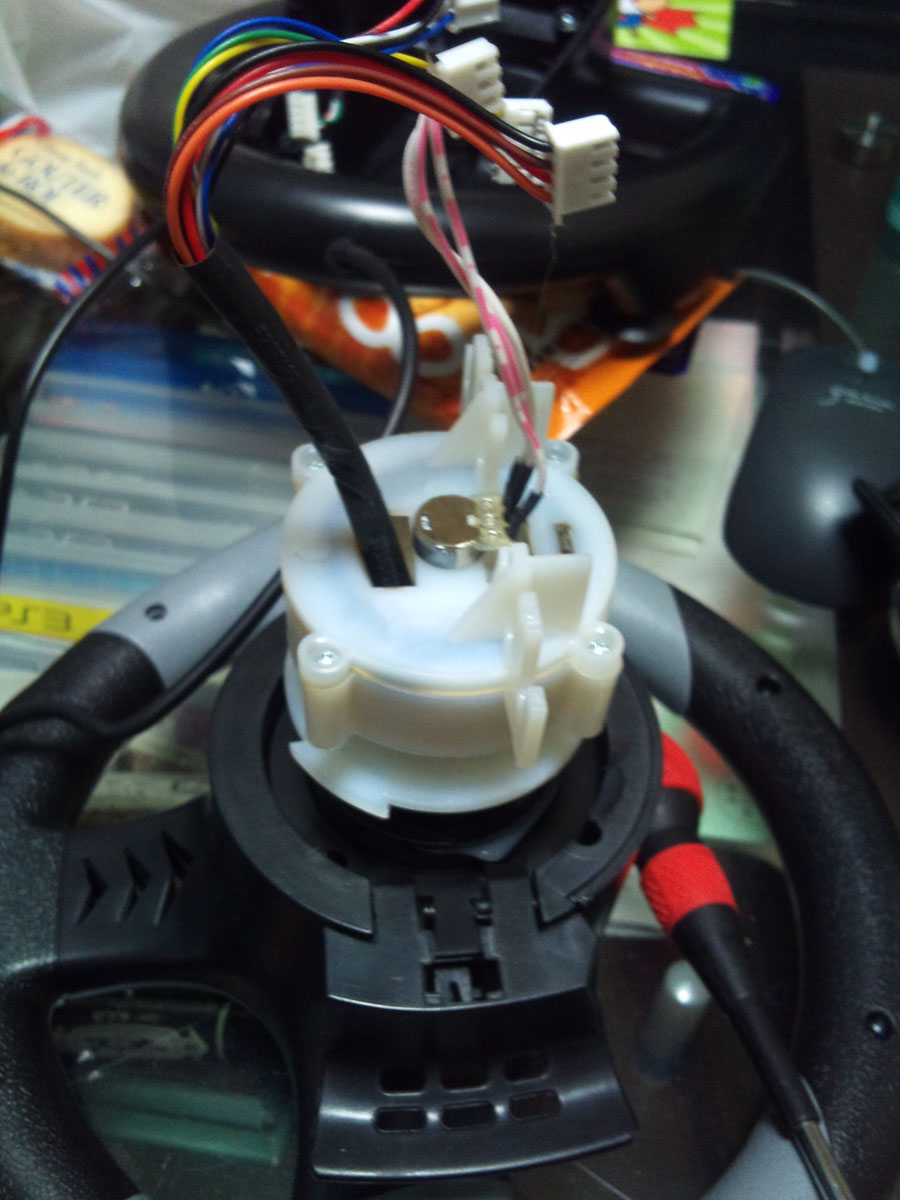

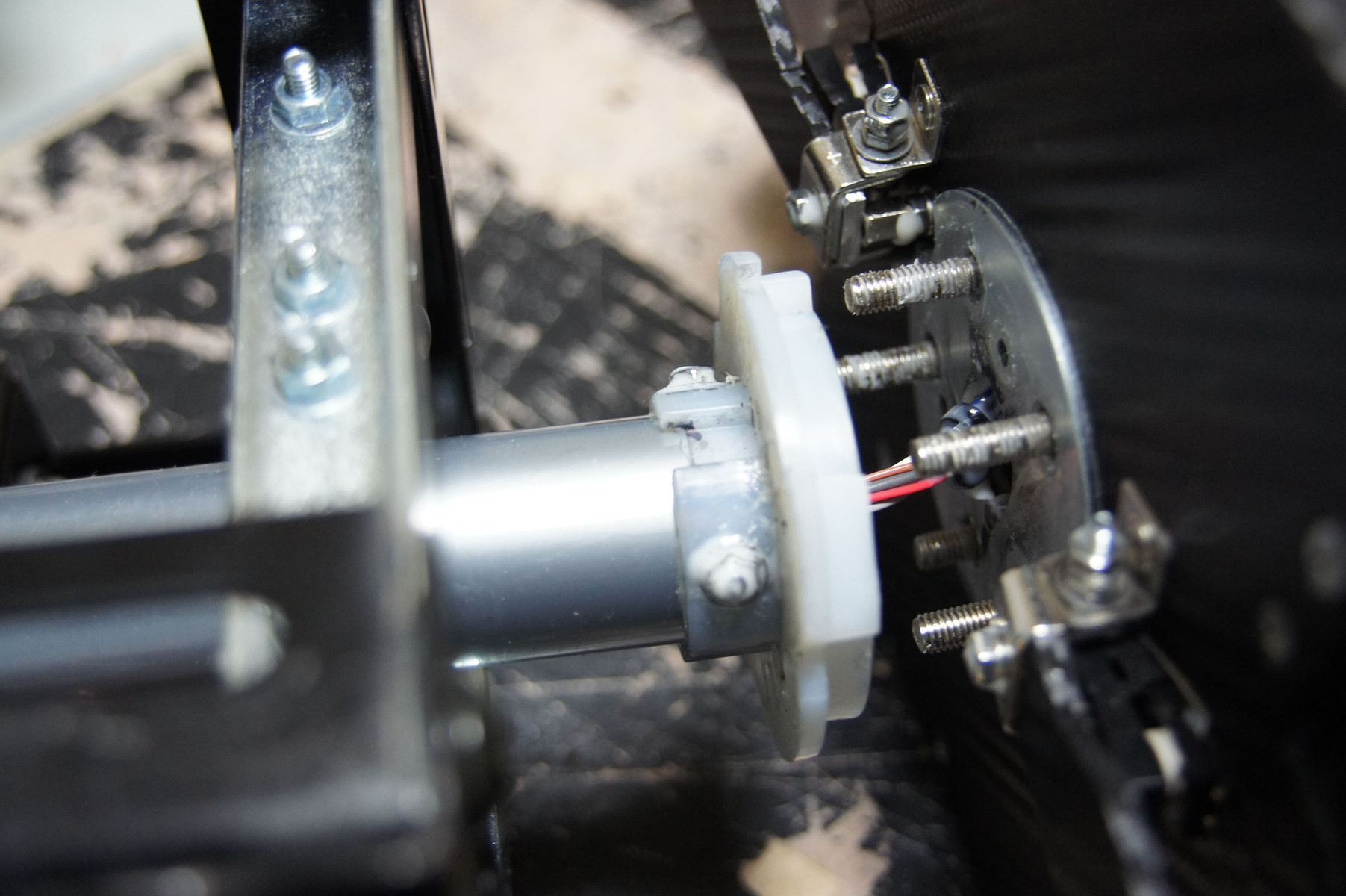

ステアリングを回せるようにしないといけない
という訳でつづき
丈夫な構造にするために
元々ステアリングに直結だったセンサを
シャフトで延長して繋ぐことにするよ

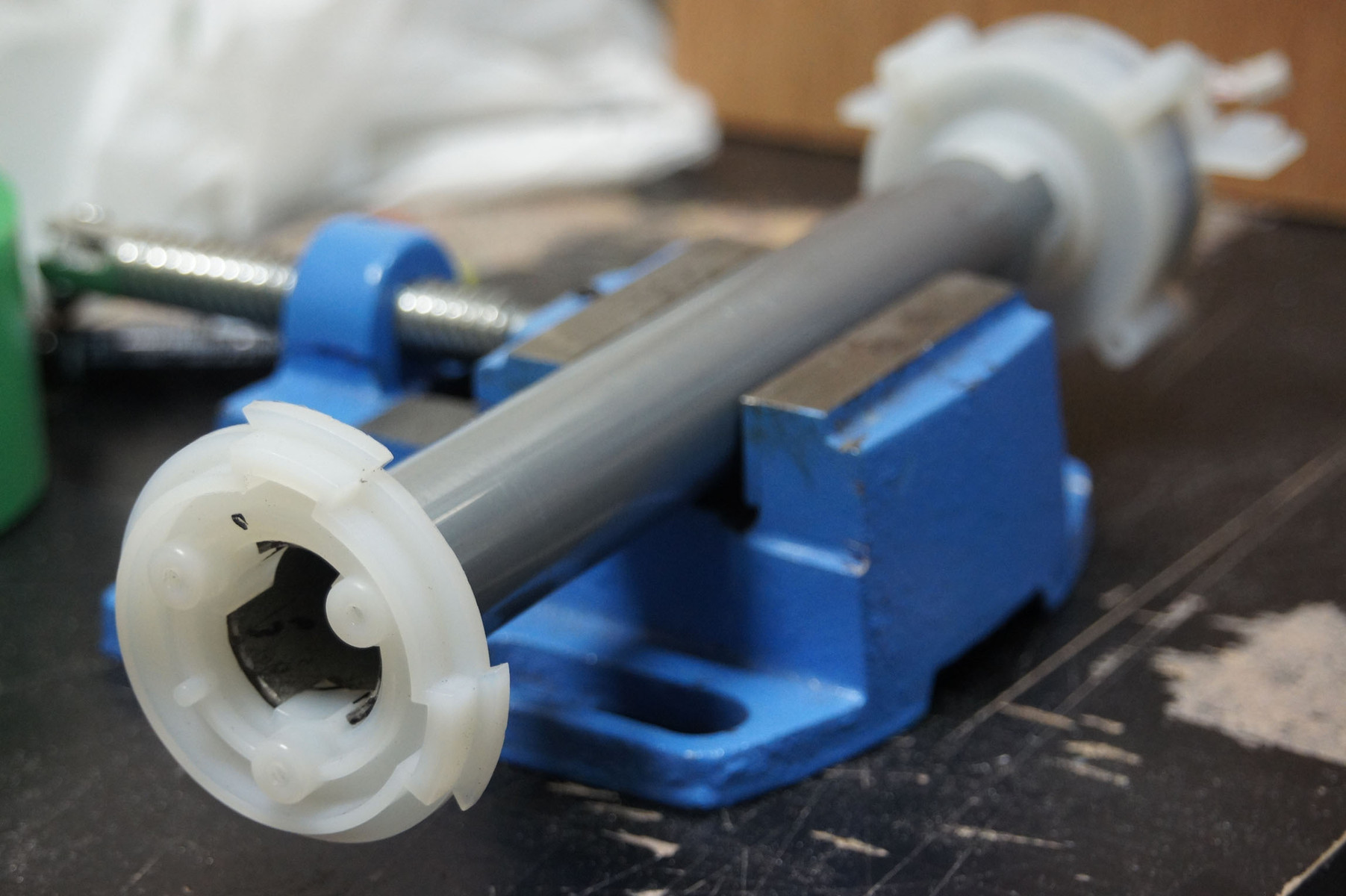

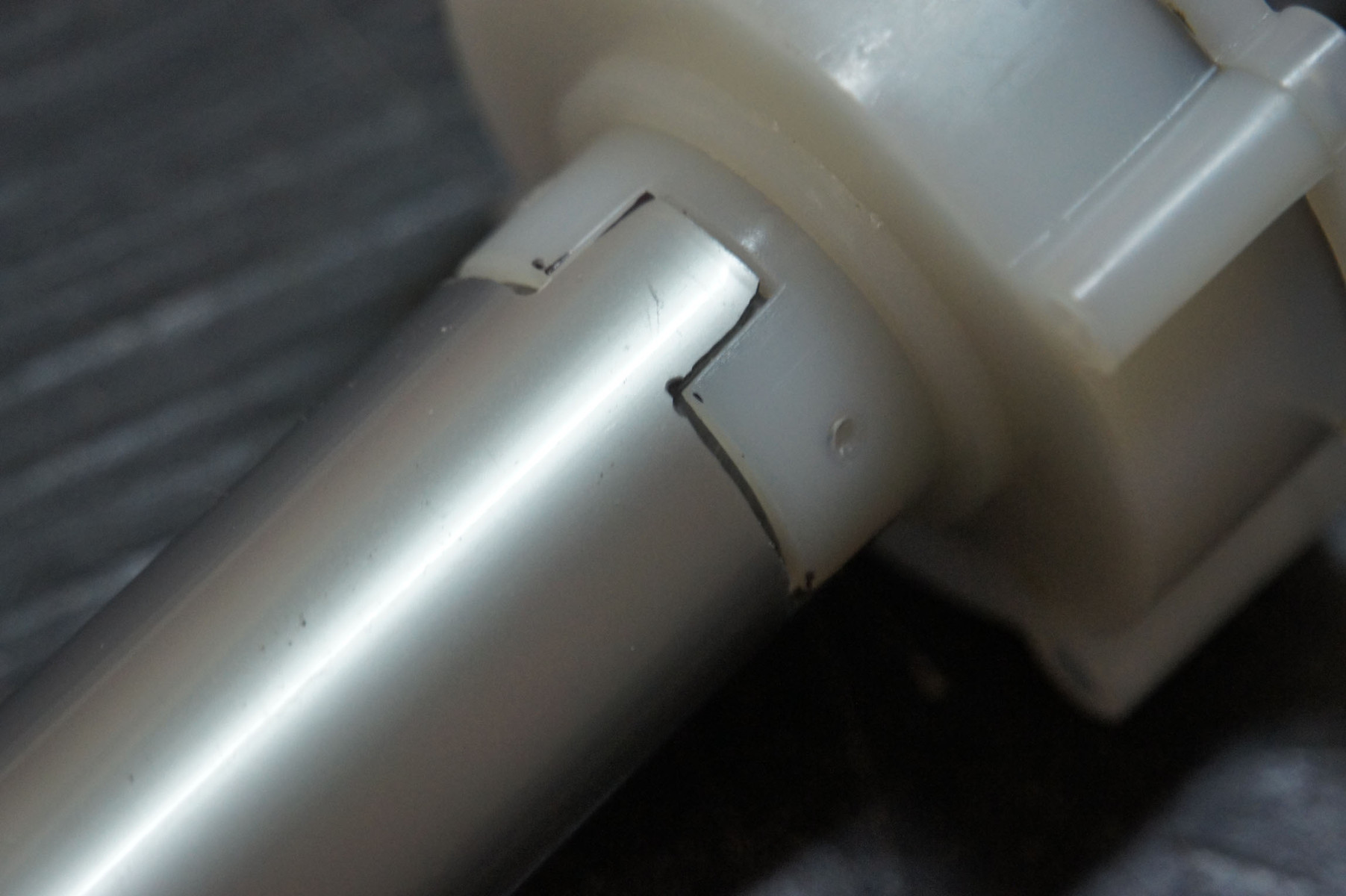

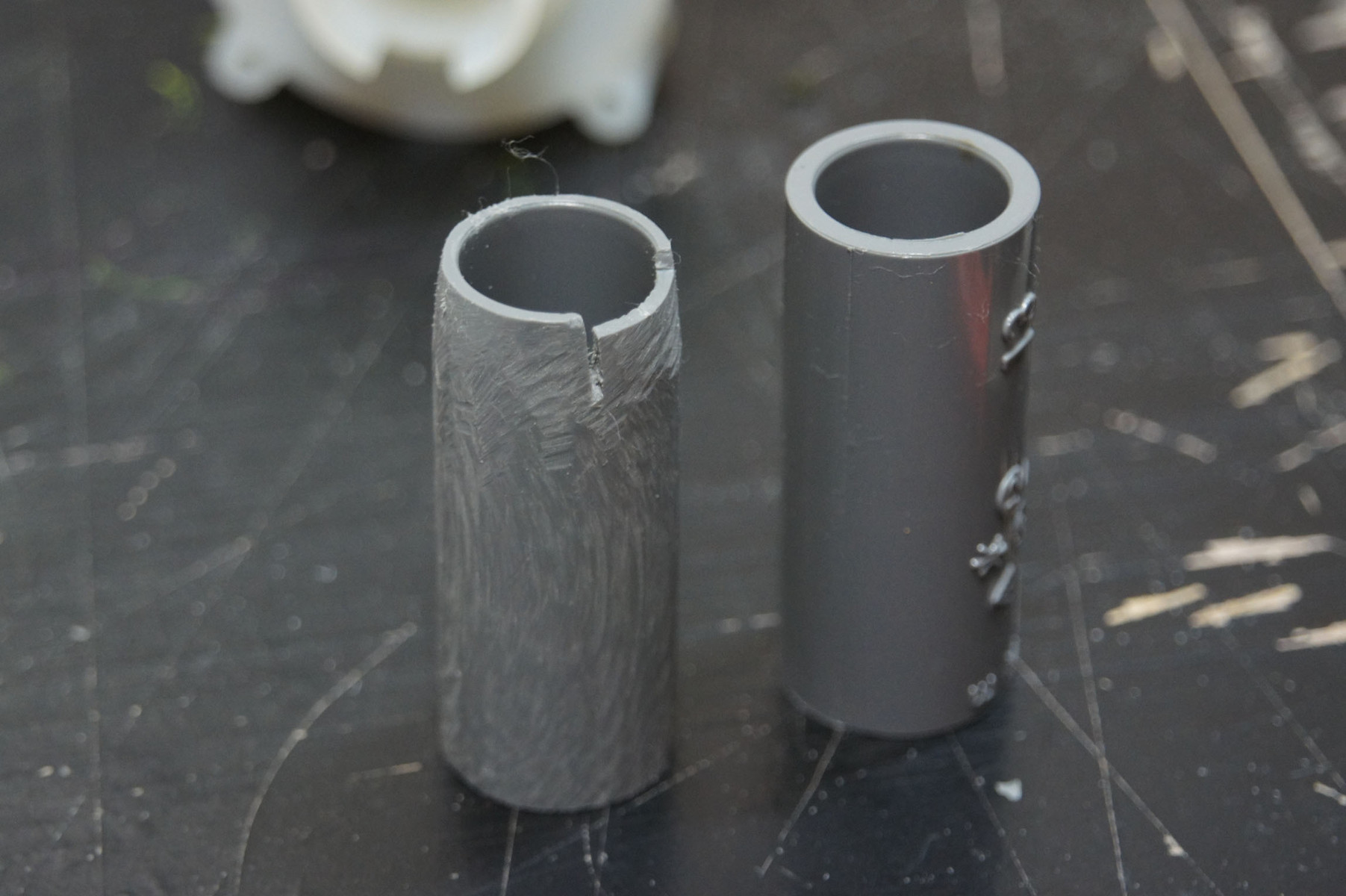

パイプとか削ってジョイントを作る
凹凸に合うように加工して繋ぐ
こうなる
66 名前：1＠＼(^o^)／[sage] 投稿日：2015/03/14(土) 14:05:25.67 ID:jIf5Nrr/0

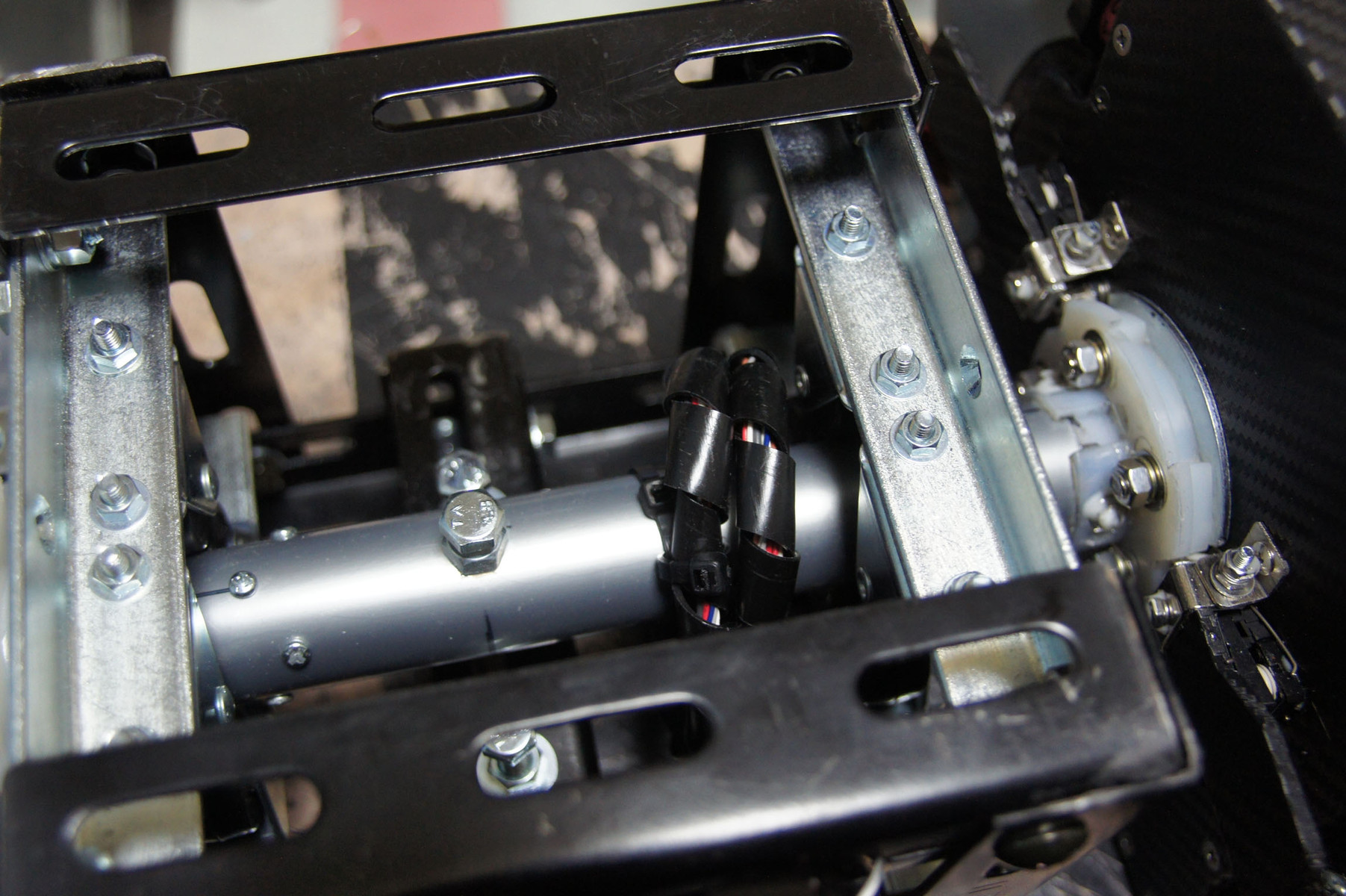

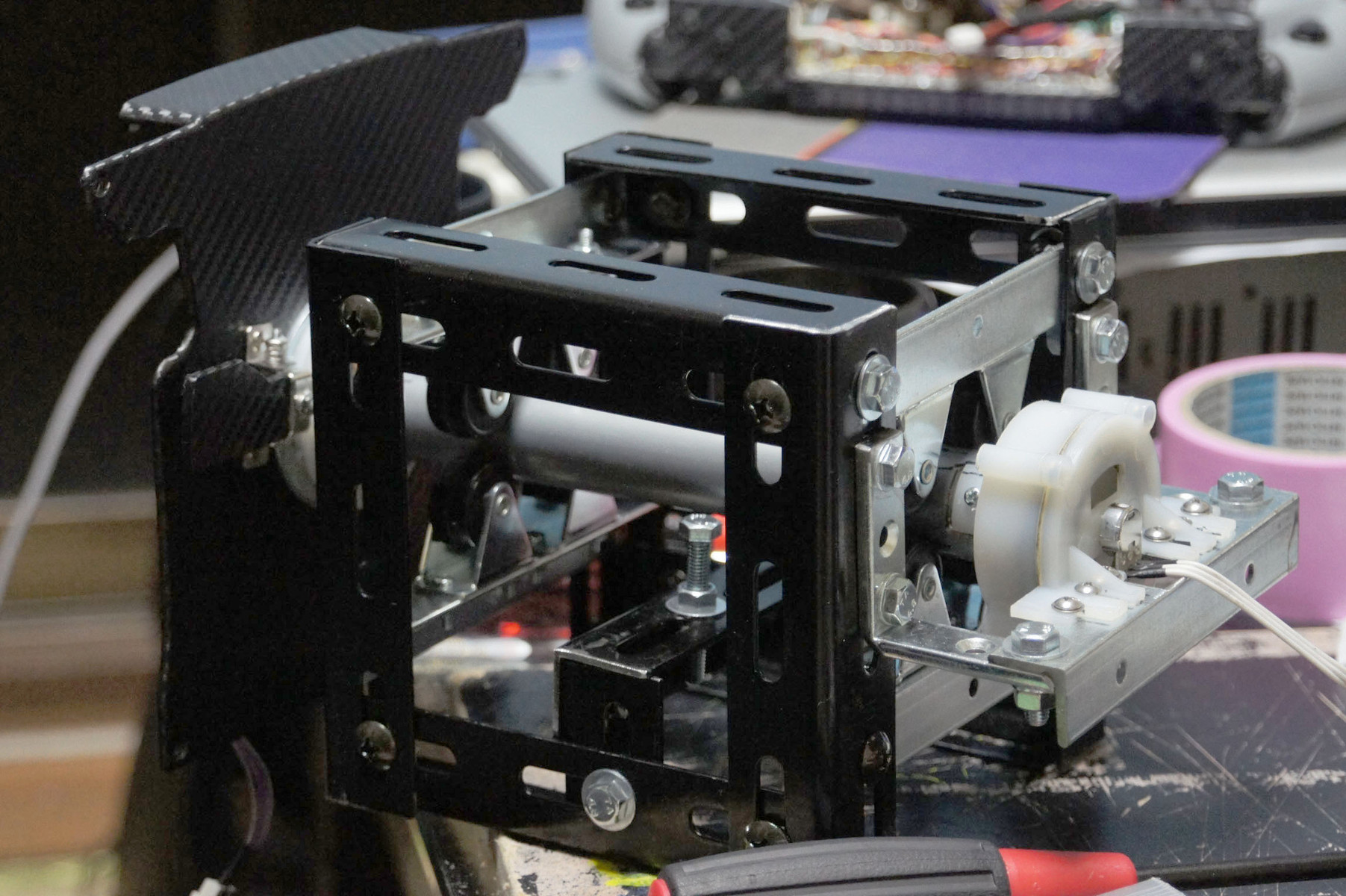

一旦ばらして軸受けに組み込む

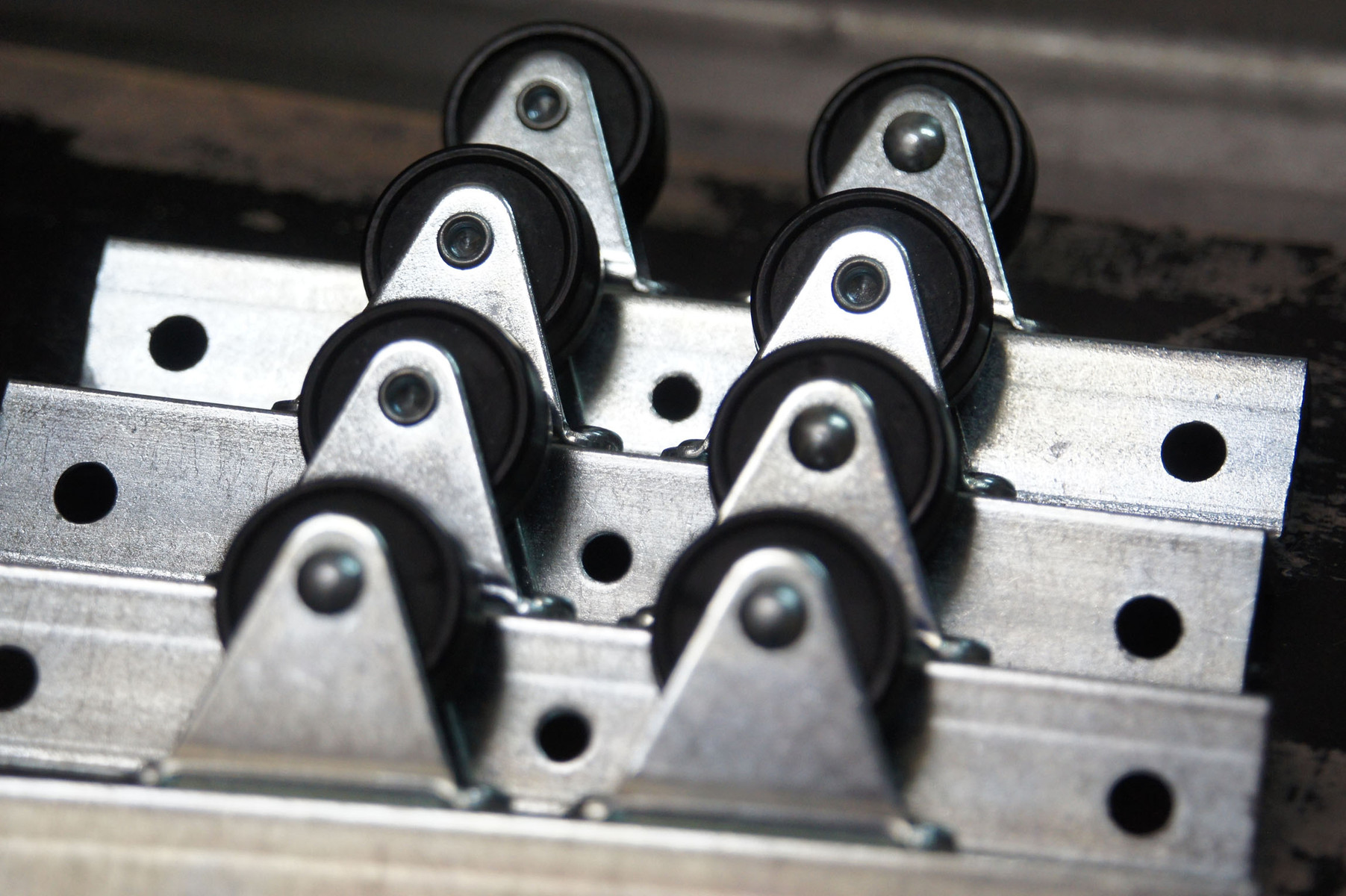

軸受けはベアリングはくっそお高かったから
こういうコロコロで作った
こうなる
67 名前：1＠＼(^o^)／[sage] 投稿日：2015/03/14(土) 14:10:32.15 ID:jIf5Nrr/0

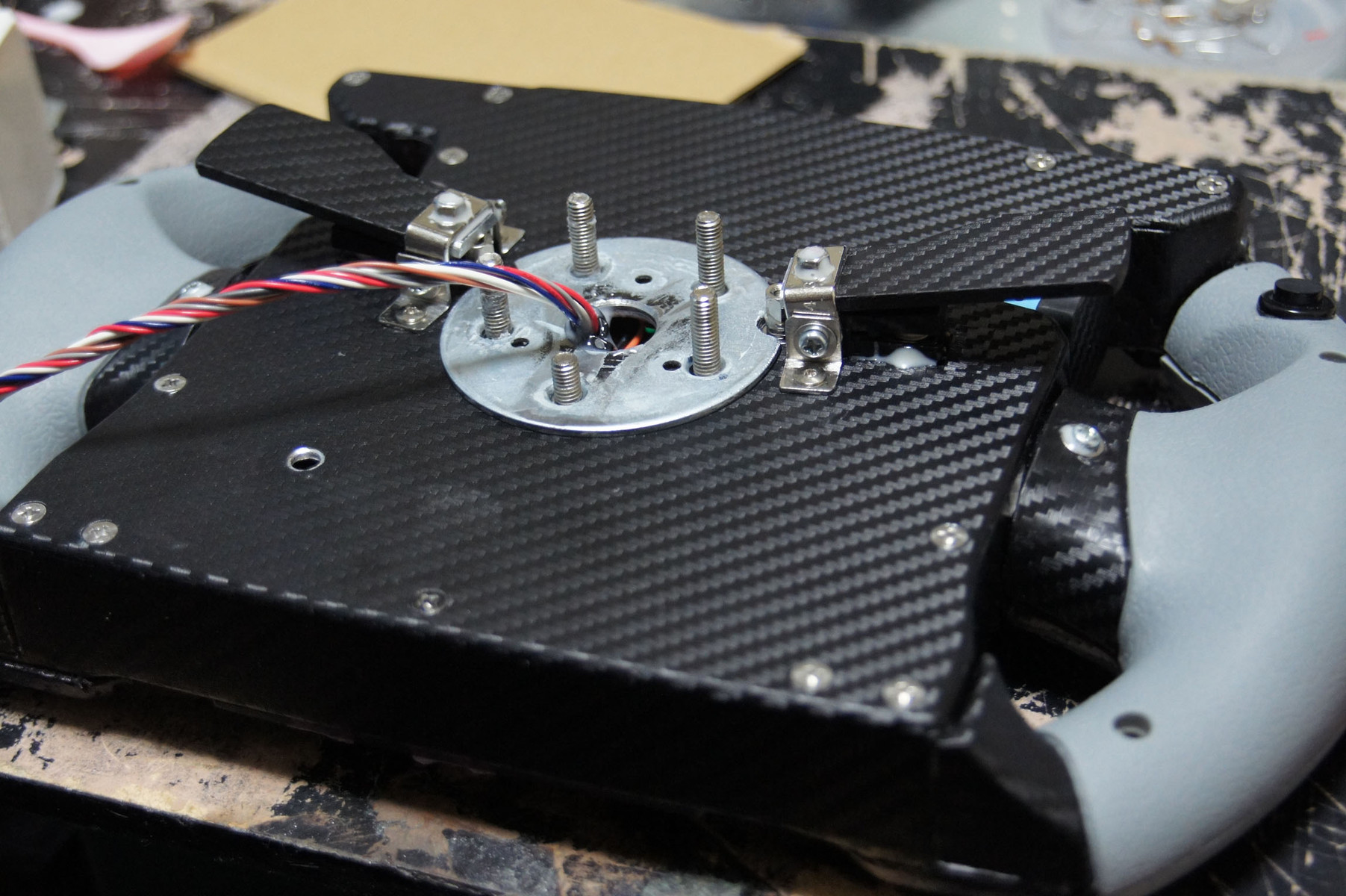

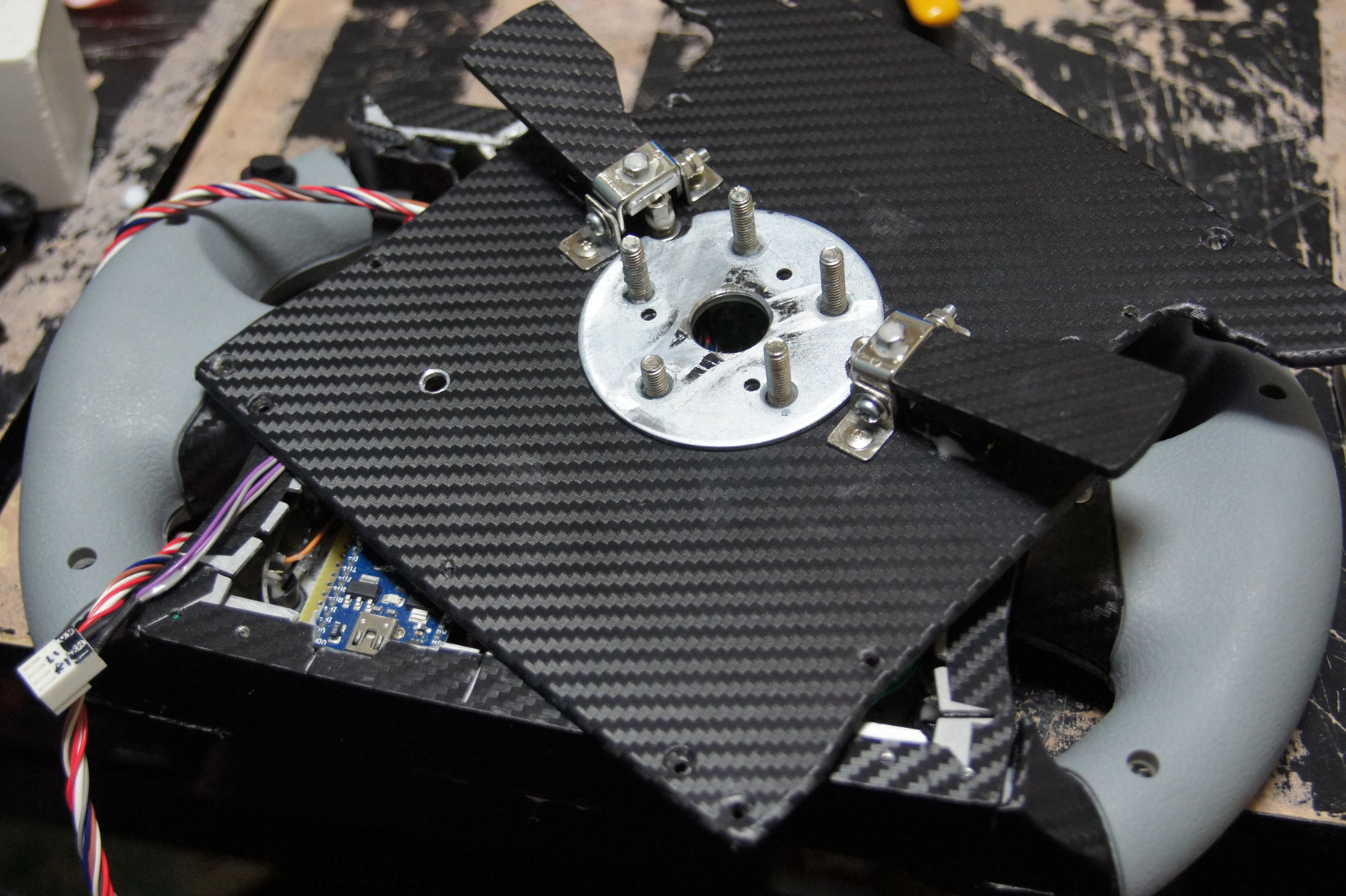

そしてステアリング合体

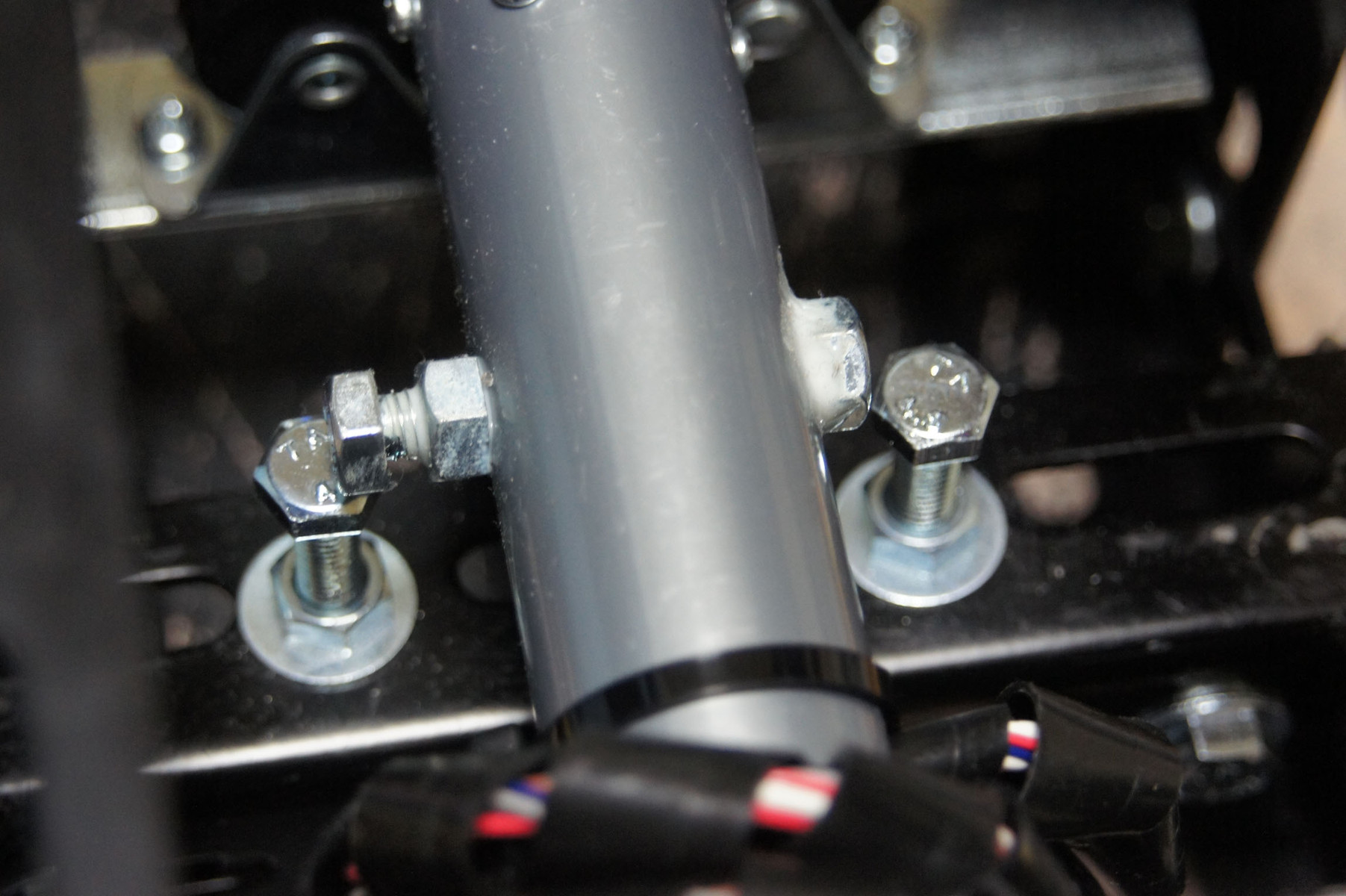

このハンコンは左右90度の舵角なので
力一杯ぶん回しても壊れないように
ボルトで頭打つようにしといた
69 名前：1＠＼(^o^)／[sage] 投稿日：2015/03/14(土) 14:17:24.04 ID:jIf5Nrr/0
もう人いなそうだけど完成させとく
ステアリング周り
ペダルとシートと合わせてフレームに組んで
>>1の写真になるよ
動いてるイメージはこんなかんじ
目の前に画面置いて運転席ビューで遊ぶと捗るよ
72 名前：名も無き被検体774号+＠＼(^o^)／+[sage] 投稿日：2015/03/14(土) 14:27:59.43 ID:kNp7iGe+0
レースゲームは運転席ビューでやってるから、それ使えば捗るんだろうなぁ
73 名前：1＠＼(^o^)／[sage] 投稿日：2015/03/14(土) 14:37:46.02 ID:jIf5Nrr/0
>>72
捗るよ！
道具も必要だけど工作とか好きならやってみて
できなそうでもこつこつやったら意外とできちゃったりするかも
俺は実はこれ作り始めたときは
ここまでちゃんとできると思ってなかったから
完成したときはすげー感動したよ
74 名前：1＠＼(^o^)／[sage] 投稿日：2015/03/14(土) 14:40:29.19 ID:jIf5Nrr/0
作った写真はここまでで一応終わり
みてくれた人ありがとう
あとは雑談なり質問なり好きに使ってくれ
予選BS放送に備えて
サーモンでつまみ作ってきます
76 名前：名も無き被検体774号+＠＼(^o^)／+[] 投稿日：2015/03/14(土) 14:48:52.76 ID:uy2rVS0l0
トグル的な何かをサーモンで作るのかと…
77 名前：1＠＼(^o^)／[sage] 投稿日：2015/03/14(土) 15:45:04.83 ID:jIf5Nrr/0
>>76
ツマミつくってやろうじゃねえかって思ったけど
身が予想以上に薄くて断念した
代わりにユッケみたいなのできたよ
78 名前：名も無き被検体774号+＠＼(^o^)／+[sage] 投稿日：2015/03/14(土) 15:47:38.04 ID:dGqbZc4X0
ステアリングはワンタッチで脱着できるの？
79 名前：1＠＼(^o^)／[sage] 投稿日：2015/03/14(土) 15:56:40.42 ID:jIf5Nrr/0
>>78
ボルト5本でがっしり固定してあるからかなりタッチするよ
ワンタッチできたらかっこいいね
乗り降りするときステアリングに膝がぶつかるし
94 名前：名も無き被検体774号+＠＼(^o^)／+[sage] 投稿日：2015/03/17(火) 15:08:06.42 ID:4oSPjTpt0
これすっげぇなレベルが違う
F1のステアリング300万くらいらしいから大分お得に作れたなｗｗｗ
99 名前：1 ◆OS3/FuFuU2 ＠＼(^o^)／[] 投稿日：2015/03/18(水) 09:04:07.22 ID:1YyP8Ofu0

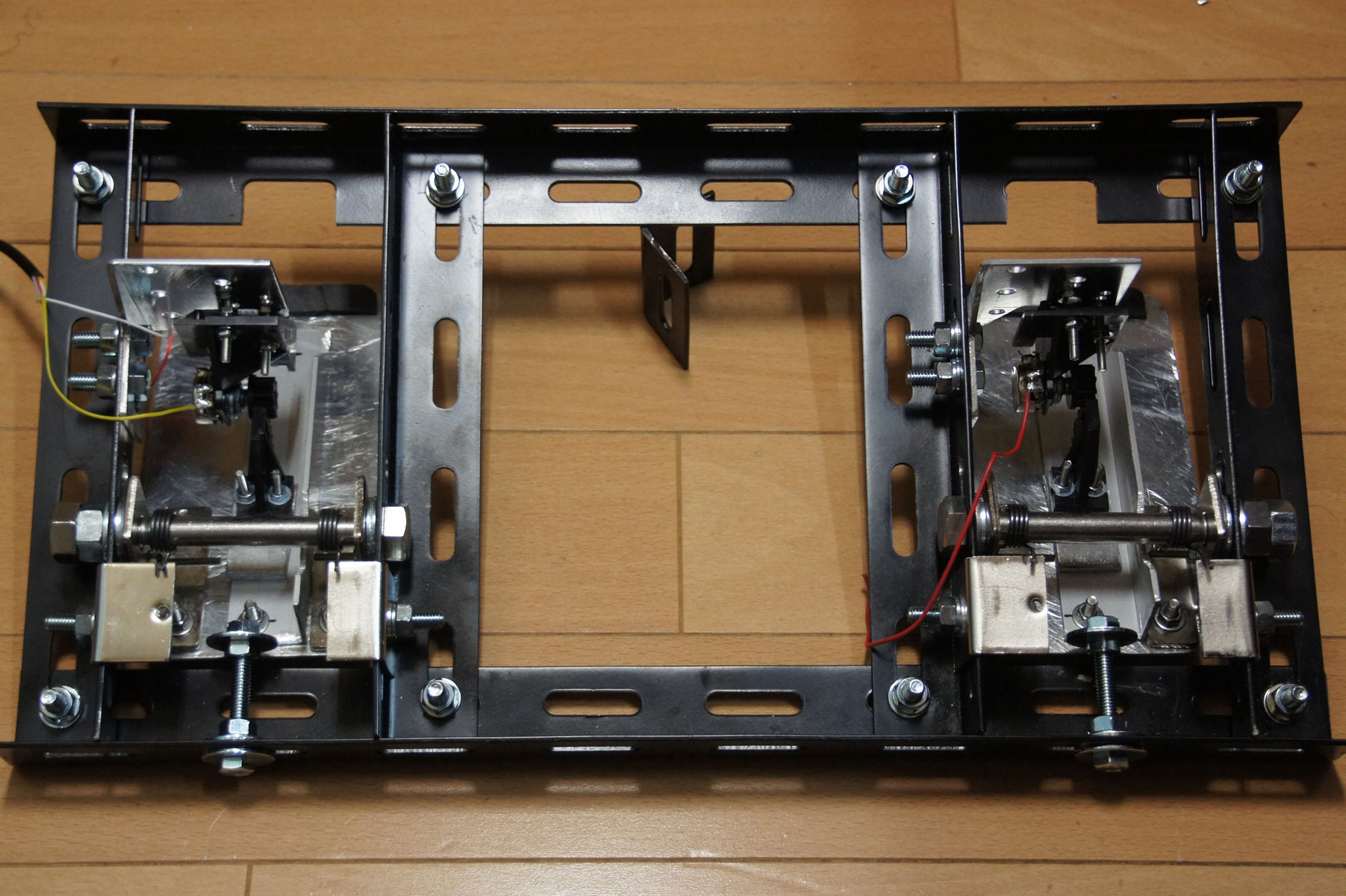

おはよう

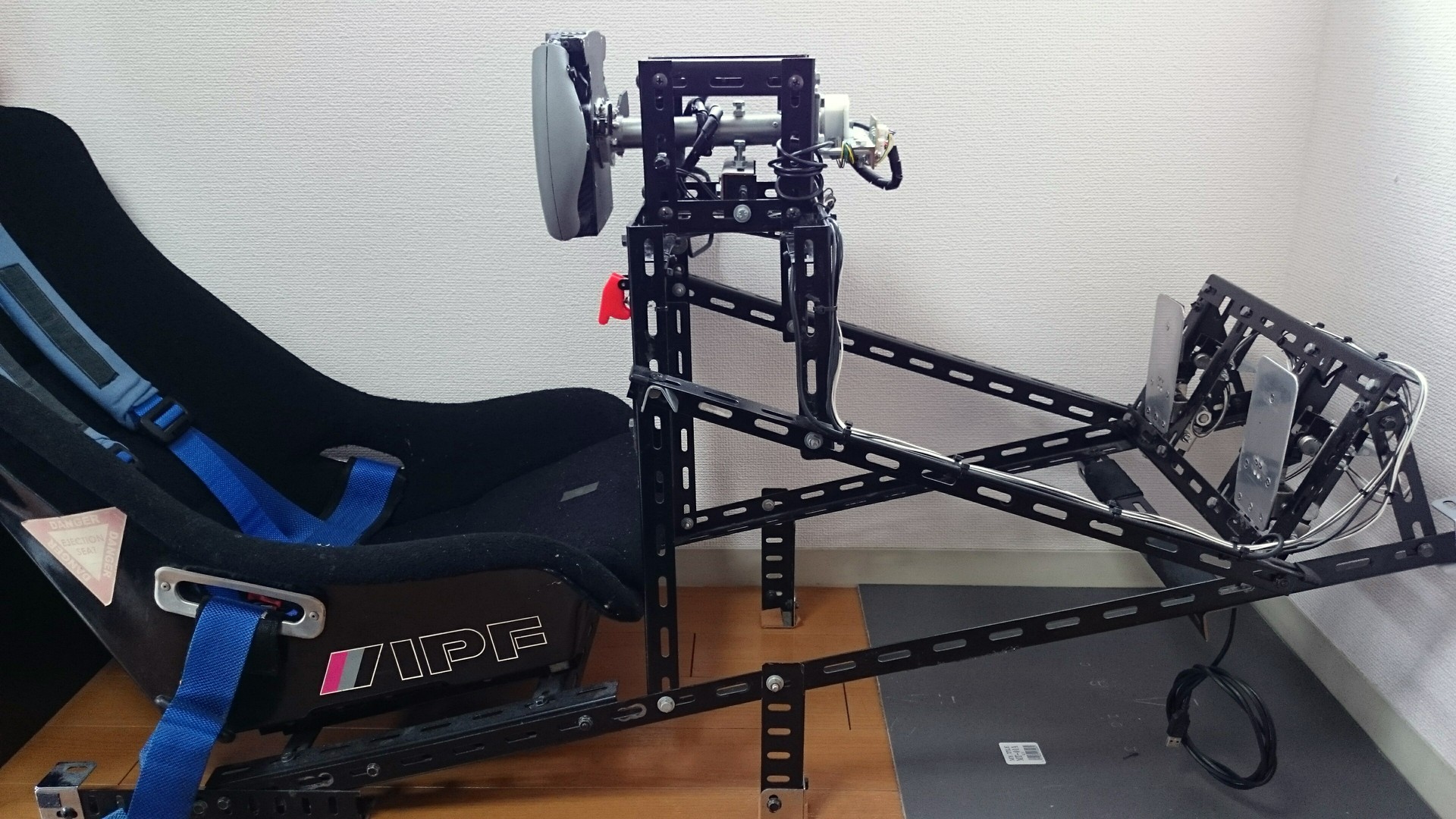

フレームを改良
ペダル側を浮かせて
顔とステアリングがまっすぐ画面に向くようにした
37 名前：名も無き被検体774号+＠＼(^o^)／+[] 投稿日：2015/03/14(土) 10:49:28.22 ID:wD4DExCB0
ゲームにここまでできる人間になりたい
分解して中身のパーツを材料としていただく
ステアリングはグリップの部分も材料にする
7 名前：名も無き被検体774号+＠＼(^o^)／+[sage] 投稿日：2015/03/14(土) 09:06:55.15 ID:PTBudq0g0
これでマリオカートを…
11 名前：1＠＼(^o^)／[sage] 投稿日：2015/03/14(土) 09:12:35.89 ID:jIf5Nrr/0
>>7
PS3でマリオかーと出してくれ！
8 名前：名も無き被検体774号+＠＼(^o^)／+[] 投稿日：2015/03/14(土) 09:08:05.23 ID:0v1VI0Z/0
わくわく！
9 名前：1＠＼(^o^)／[sage] 投稿日：2015/03/14(土) 09:08:13.88 ID:jIf5Nrr/0
アルミの板を切ってペダル作る
バネとかネジとか適当に組み合わせて機構をつくる
材料のパーツを付ける
10 名前：1＠＼(^o^)／[sage] 投稿日：2015/03/14(土) 09:11:52.10 ID:jIf5Nrr/0
こんなかんじ
配線したらペダル完成
クラッチはないけど無いのがF1だ
12 名前：1＠＼(^o^)／[sage] 投稿日：2015/03/14(土) 09:16:11.37 ID:jIf5Nrr/0
ステアリングはネットで拾ったこれをお手本にする
お手本の画像と材料の画像から完成予想図と図面を起こす
グリップの中に紙粘土を詰めて型をとっておく
あとで使う
14 名前：1＠＼(^o^)／[sage] 投稿日：2015/03/14(土) 09:20:20.55 ID:jIf5Nrr/0
紙に印刷したのをアルミ板に貼る
ポンチとカッターナイフでけがきして
グラインダーでガンガン切って削る
15 名前：1＠＼(^o^)／[sage] 投稿日：2015/03/14(土) 09:22:23.06 ID:jIf5Nrr/0
この字型のチャネル材を使って深さをつくる
17 名前：名も無き被検体774号+＠＼(^o^)／+[sage] 投稿日：2015/03/14(土) 09:26:11.47 ID:kOfzOE2f0
技術5だったでしょ
19 名前：1＠＼(^o^)／[] 投稿日：2015/03/14(土) 09:28:21.96 ID:jIf5Nrr/0
>>17
授業態度がだめで5とかなかったよｗ
18 名前：1＠＼(^o^)／[] 投稿日：2015/03/14(土) 09:27:47.59 ID:jIf5Nrr/0
材料からグリップの部分を切り落として
グリップと本体の取り付け部分を作る
20 名前：1＠＼(^o^)／[] 投稿日：2015/03/14(土) 09:32:50.13 ID:jIf5Nrr/0
穴あける
7セグLEDのところは四角い穴
ヤスリでゴリゴリやってクソめんどくさかった
穴あけ終わり
21 名前：名も無き被検体774号+＠＼(^o^)／+[] 投稿日：2015/03/14(土) 09:33:26.69 ID:zwjBvLUL0
労作なのは認めるが、エンジンが消え去った今のF1はマイクロソフト製の統一液晶
OKになっちゃったからなぁー
あと、そこまでやるならアクセルペダルとブレーキペダルの幅をおもいっきり狭めて
マニア度をアピールするとさらに良いと思うぞ。
24 名前：1＠＼(^o^)／[sage] 投稿日：2015/03/14(土) 09:58:30.47 ID:jIf5Nrr/0
>>21
あれマイクロソフトなのか
なんかオンボード見ててもつまんなくなったよ
ペダルの幅はすまんF1の中はよく知らないんだ
惰性で毎年見てるだけでそこまでマニアじゃないよ
23 名前：1＠＼(^o^)／[] 投稿日：2015/03/14(土) 09:55:21.97 ID:jIf5Nrr/0
グリップと本体の取り付け
がっしり安定させるために隙間を埋めて挟み込むものを作るよ
とっておいた型を削って合わせる
接合部もひとまず紙粘土でてきとうにつくる
25 名前：1＠＼(^o^)／[sage] 投稿日：2015/03/14(土) 10:01:59.53 ID:jIf5Nrr/0
シリコンさん
紙粘土で作った原型の型をとる
ちなみにこういうことするの初めてです
くっついて取れなくなったりいろいろ難しいなｗ
ひとまず型枠できた
26 名前：1＠＼(^o^)／[sage] 投稿日：2015/03/14(土) 10:05:43.43 ID:jIf5Nrr/0
2液混合のレジンさん
型に流し込んで部品に仕上げる
要は紙粘土が樹脂になったというだけだけどね
27 名前：1＠＼(^o^)／[sage] 投稿日：2015/03/14(土) 10:17:51.69 ID:jIf5Nrr/0
凹凸作ったりいらない凹凸消したりして表面を整える
カーボンシート
車いじりの人が内装に張り付けてドレスアップするためのものらしい
ドライヤーで暖めるとよく伸縮するので曲面もけっこういけた
28 名前：名も無き被検体774号+＠＼(^o^)／+[] 投稿日：2015/03/14(土) 10:22:40.07 ID:uy2rVS0l0
そのままクルマ１台作って欲しいです
30 名前：1＠＼(^o^)／[sage] 投稿日：2015/03/14(土) 10:24:54.21 ID:jIf5Nrr/0
>>28
それカートぐらいならできないかなって考えたんだけど
カートのお値段にびびってやめたｗ
29 名前：1＠＼(^o^)／[sage] 投稿日：2015/03/14(土) 10:23:43.52 ID:jIf5Nrr/0
7セグLEDのレンズ作る
アクリル板に図面張り付けて削る
3枚の層でつくったから接着剤で貼る
はめ込むとこんなかんじ
31 名前：1＠＼(^o^)／[sage] 投稿日：2015/03/14(土) 10:31:26.68 ID:jIf5Nrr/0
スイッチをつける
それっぽいやつを通販で買った
ナットは表面締めっぽく表にだした
裏から締めるナットが無くなったので接着剤で湖底
あとグリップの裏にKERSのスイッチとかつくので
グリップを掘ってスイッチを埋めておく
32 名前：名も無き被検体774号+＠＼(^o^)／+[] 投稿日：2015/03/14(土) 10:34:43.57 ID:VhEKZNF40
もう1シート作って彼女とやろ
33 名前：名も無き被検体774号+＠＼(^o^)／+[] 投稿日：2015/03/14(土) 10:36:56.01 ID:uy2rVS0l0
樹脂部の革みたいな質感良いね！
35 名前：1＠＼(^o^)／[sage] 投稿日：2015/03/14(土) 10:46:02.91 ID:jIf5Nrr/0
>>32
画面もふたつほしくなるね
お高くつくなあ
>>33
グレーのところ？
それは材料のハンコンからいっしょに剥がしてきたやつだ
34 名前：1＠＼(^o^)／[sage] 投稿日：2015/03/14(土) 10:37:01.92 ID:jIf5Nrr/0
パネル上の印字は
耐水ラベルに印刷して切って貼る
一気にそれっぽさが増してくるよ
36 名前：1＠＼(^o^)／[sage] 投稿日：2015/03/14(土) 10:48:31.69 ID:jIf5Nrr/0
ノブは形がそれっぽいのを買ってきて
質感を少しいじったぐらいにして着けた
38 名前：1＠＼(^o^)／[sage] 投稿日：2015/03/14(土) 10:56:57.14 ID:jIf5Nrr/0
周囲に5個あるロータリースイッチのノブは
それっぽいも大きさ形のものが売ってなかったので作ることにした
まずはパテで原型
シリコンで2面の型をとる
剥がれなくて無理やり切ったｗ
レジンを流し込む
おもったよりうまくいった
成功品が5個できるまで量産
グレーっぽいやつは原型
塗装
40 名前：名も無き被検体774号+＠＼(^o^)／+[] 投稿日：2015/03/14(土) 11:00:20.31 ID:uy2rVS0l0
スイッチやトグルは増やしてるの？
もともとハンコンにあったの？
42 名前：1＠＼(^o^)／[sage] 投稿日：2015/03/14(土) 11:13:30.39 ID:jIf5Nrr/0
>>40
スイッチとトグルはお手本にしたF1のステアリングのままだよ
でもたまたまハンコンのボタンの数と同じだったから
一対一で割り当たった
ロータリースイッチはハンコンには繋がってない
41 名前：1＠＼(^o^)／[sage] 投稿日：2015/03/14(土) 11:05:30.55 ID:jIf5Nrr/0
LEDをつける
穴にぐぼぐぼ差し込んで裏から接着が基本
電流制限用の抵抗をつける
ためしに点灯
一応それぞれ個別に制御できるように回路は分けてある
ちなみにレブインジケータの左側は
イエローじゃなくてグリーンが正しいことにここで気づいたorz
43 名前：名も無き被検体774号+＠＼(^o^)／+[sage] 投稿日：2015/03/14(土) 11:18:02.85 ID:0RVKmhFN0
久しぶりに良スレに出会った
ガンガレ>>1
いや、もうガンガッた後か。
44 名前：名も無き被検体774号+＠＼(^o^)／+[] 投稿日：2015/03/14(土) 11:18:20.56 ID:uy2rVS0l0
>>42
そうなんだねありがとう
ロータリースイッチは生きてるの？
質問ばっかでごめんｗ
46 名前：1＠＼(^o^)／[sage] 投稿日：2015/03/14(土) 11:24:08.39 ID:jIf5Nrr/0
>>43
ありがとうガンガッタよｗｗｗ
よかったら最後まで見てって
>>44
いいよ人少なそうだしどんどん質問してって
ロータリースイッチはLEDの表示操作のために一部だけ使ってるよ
ハンコンとは何も関係ない機能ね
45 名前：1＠＼(^o^)／[sage] 投稿日：2015/03/14(土) 11:19:12.20 ID:jIf5Nrr/0
ペダルの小さい版をつくる感じでアルミを削って
パドルシフターをつくる
パドルの裏にスイッチを仕込む
こんなかんじ
47 名前：名も無き被検体774号+＠＼(^o^)／+[sage] 投稿日：2015/03/14(土) 11:24:40.86 ID:kNp7iGe+0
すごいな
そういやフェラーリがそういうの出してなかった？
48 名前：名も無き被検体774号+＠＼(^o^)／+[] 投稿日：2015/03/14(土) 11:26:40.54 ID:uy2rVS0l0
こんだけ自作できたら楽しいだろうなぁうらやましい
49 名前：名も無き被検体774号+＠＼(^o^)／+[sage] 投稿日：2015/03/14(土) 11:27:27.04 ID:kNp7iGe+0
ってか画像出てたな
最初の画像だけでも凄いのに製作過程見ていったらより感動した
50 名前：1＠＼(^o^)／[sage] 投稿日：2015/03/14(土) 11:32:13.18 ID:jIf5Nrr/0
スイッチに線をつなぐ
材料のハンコンから基板を取り出してきて
各スイッチを基板にあるボタンの回路につなぐ
割り当てが覚えられないので
とりあえずテープに書いて貼っておくｗ
51 名前：1＠＼(^o^)／[sage] 投稿日：2015/03/14(土) 11:38:50.00 ID:jIf5Nrr/0
LEDを光らせます
ちなみにマイコンで制御するよ
7セグLEDの配線がカオスすぎて泣いた
ためしにひとつ光らせる
上に写ってる基板がマイコンボード
mbedというのが手元にあったので捧げることにした
52 名前：1＠＼(^o^)／[sage] 投稿日：2015/03/14(土) 11:45:59.29 ID:jIf5Nrr/0
ロータリースイッチでLEDの表示を切り替えられるようなUIを作る
ほんとはゲーム内の表示がリアルタイムに反映されたら泣いて喜ぶ
しかしPS3でそういうデータの通信はないので
せめて手動ですきな表示にできるようにする
マイコンのAD入力でポジションを検出するため
ロータリースイッチに抵抗をつける
そしてソフトも作る
一旦LED表示の機能ができるとデバッグが捗るね
ロータリースイッチを操作して
すきな表示を出せるようになった
レブインジケータとかフラグとか
その他のLEDも操作可能
53 名前：1＠＼(^o^)／[sage] 投稿日：2015/03/14(土) 11:50:51.27 ID:jIf5Nrr/0
中身は結構すごいことになった
このまま封入
ちゃんと収まったのが奇跡的
55 名前：1＠＼(^o^)／[sage] 投稿日：2015/03/14(土) 11:52:14.24 ID:jIf5Nrr/0
ちょっと休憩
57 名前：1＠＼(^o^)／[sage] 投稿日：2015/03/14(土) 12:20:28.66 ID:jIf5Nrr/0
すまん
ちょっとサーモンが必要なので買い物いってくる
続きとレスは待っててくれさい
56 名前：名も無き被検体774号+＠＼(^o^)／+[sage] 投稿日：2015/03/14(土) 11:53:47.57 ID:kNp7iGe+0
凄いなぁ
費用はどれくらいかかった？
58 名前：名も無き被検体774号+＠＼(^o^)／+[sage] 投稿日：2015/03/14(土) 12:25:20.15 ID:DCpe3Pdf0
これはスゴいｗｗｗ
59 名前：名も無き被検体774号+＠＼(^o^)／+[sage] 投稿日：2015/03/14(土) 12:25:24.68 ID:a/BfWgkO0
凄いなぁ感心したです
60 名前：名も無き被検体774号+＠＼(^o^)／+[sage] 投稿日：2015/03/14(土) 12:27:50.94 ID:zIUZDHyF0
その才と実行力があればユーチューバーになれるぞ
とりあえず動画うｐ
61 名前：名も無き被検体774号+＠＼(^o^)／+[sage] 投稿日：2015/03/14(土) 12:37:59.70 ID:qSG9E1eT0
これでタイムは速くなったのかね？
62 名前：名も無き被検体774号+＠＼(^o^)／+[] 投稿日：2015/03/14(土) 12:41:03.78 ID:uy2rVS0l0
サーモンをステアリングのどこに…！？
63 名前：名も無き被検体774号+＠＼(^o^)／+[sage] 投稿日：2015/03/14(土) 13:19:21.44 ID:qztf5m/h0
この>>1がサーモン買いに行くとか言うと急にサーモンがものすごくお洒落に感じる
買いに行こ
64 名前：1＠＼(^o^)／[sage] 投稿日：2015/03/14(土) 13:54:34.08 ID:jIf5Nrr/0
ただいま
お買得のサーモン買えたよ
>>54
仕事の後夜な夜な寝るまで作業して
3週間ぐらいかかったよ
>>56
ぜんぶで25000円ぐらい
バケットシートは手持ちのもの使ったからそれ以外で
>>58
>>59
ありがとう
>>60
やだよ恥ずかしいｗ
>>61
そこそこ縮んだよ
GT5のニュル北で10秒ぐらい
>>62
俺の燃料だよ
>>63
いってらっしゃいｗ
65 名前：1＠＼(^o^)／[sage] 投稿日：2015/03/14(土) 14:01:32.55 ID:jIf5Nrr/0
ステアリングを回せるようにしないといけない
という訳でつづき
丈夫な構造にするために
元々ステアリングに直結だったセンサを
シャフトで延長して繋ぐことにするよ
パイプとか削ってジョイントを作る
凹凸に合うように加工して繋ぐ
こうなる
66 名前：1＠＼(^o^)／[sage] 投稿日：2015/03/14(土) 14:05:25.67 ID:jIf5Nrr/0
一旦ばらして軸受けに組み込む
軸受けはベアリングはくっそお高かったから
こういうコロコロで作った
こうなる
67 名前：1＠＼(^o^)／[sage] 投稿日：2015/03/14(土) 14:10:32.15 ID:jIf5Nrr/0
そしてステアリング合体
このハンコンは左右90度の舵角なので
力一杯ぶん回しても壊れないように
ボルトで頭打つようにしといた
69 名前：1＠＼(^o^)／[sage] 投稿日：2015/03/14(土) 14:17:24.04 ID:jIf5Nrr/0
もう人いなそうだけど完成させとく
ステアリング周り
ペダルとシートと合わせてフレームに組んで
>>1の写真になるよ
動いてるイメージはこんなかんじ
目の前に画面置いて運転席ビューで遊ぶと捗るよ
72 名前：名も無き被検体774号+＠＼(^o^)／+[sage] 投稿日：2015/03/14(土) 14:27:59.43 ID:kNp7iGe+0
レースゲームは運転席ビューでやってるから、それ使えば捗るんだろうなぁ
73 名前：1＠＼(^o^)／[sage] 投稿日：2015/03/14(土) 14:37:46.02 ID:jIf5Nrr/0
>>72
捗るよ！
道具も必要だけど工作とか好きならやってみて
できなそうでもこつこつやったら意外とできちゃったりするかも
俺は実はこれ作り始めたときは
ここまでちゃんとできると思ってなかったから
完成したときはすげー感動したよ
74 名前：1＠＼(^o^)／[sage] 投稿日：2015/03/14(土) 14:40:29.19 ID:jIf5Nrr/0
作った写真はここまでで一応終わり
みてくれた人ありがとう
あとは雑談なり質問なり好きに使ってくれ
予選BS放送に備えて
サーモンでつまみ作ってきます
76 名前：名も無き被検体774号+＠＼(^o^)／+[] 投稿日：2015/03/14(土) 14:48:52.76 ID:uy2rVS0l0
トグル的な何かをサーモンで作るのかと…
77 名前：1＠＼(^o^)／[sage] 投稿日：2015/03/14(土) 15:45:04.83 ID:jIf5Nrr/0
>>76
ツマミつくってやろうじゃねえかって思ったけど
身が予想以上に薄くて断念した
代わりにユッケみたいなのできたよ
78 名前：名も無き被検体774号+＠＼(^o^)／+[sage] 投稿日：2015/03/14(土) 15:47:38.04 ID:dGqbZc4X0
ステアリングはワンタッチで脱着できるの？
79 名前：1＠＼(^o^)／[sage] 投稿日：2015/03/14(土) 15:56:40.42 ID:jIf5Nrr/0
>>78
ボルト5本でがっしり固定してあるからかなりタッチするよ
ワンタッチできたらかっこいいね
乗り降りするときステアリングに膝がぶつかるし
94 名前：名も無き被検体774号+＠＼(^o^)／+[sage] 投稿日：2015/03/17(火) 15:08:06.42 ID:4oSPjTpt0
これすっげぇなレベルが違う
F1のステアリング300万くらいらしいから大分お得に作れたなｗｗｗ
99 名前：1 ◆OS3/FuFuU2 ＠＼(^o^)／[] 投稿日：2015/03/18(水) 09:04:07.22 ID:1YyP8Ofu0
おはよう
フレームを改良
ペダル側を浮かせて
顔とステアリングがまっすぐ画面に向くようにした
37 名前：名も無き被検体774号+＠＼(^o^)／+[] 投稿日：2015/03/14(土) 10:49:28.22 ID:wD4DExCB0
ゲームにここまでできる人間になりたい
引用元：http://hayabusa3.2ch.sc/test/read.cgi/news4viptasu/1426291073/
